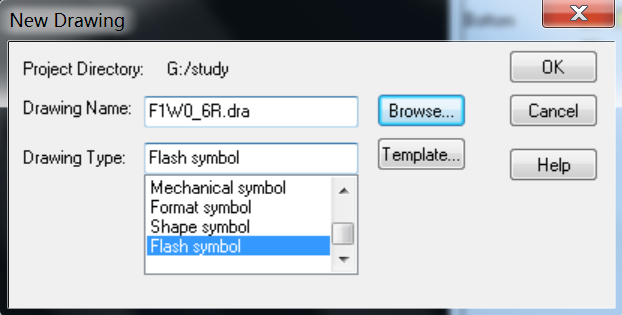

（1）首先要建立Flash焊盘，也称热风焊盘、花焊盘，一般在负片内层使用，在焊接时能避免三人太快而导致无法焊接。在Allegro中，执行菜单命令“File”→“New”，在弹出的对话框中输入Flash的名字F1W0_6R，并在Drawing Type中选择Flash Symbol类型，如图所示。
（2）将设计单位User Units改为Millimeter，并使原点在设计区域Extens的中心。

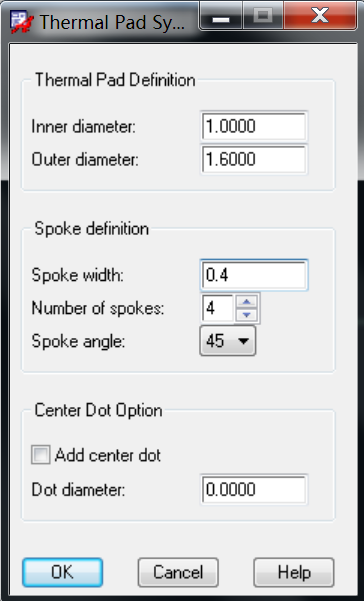

（3）执行菜单命令“Add”→“Flash”，内径、外径等参数设置如图所
① Inner diameter为焊环内径，一般与焊盘直径相等；
② Outer diameter为焊环外径，一般比焊盘直径大0.5mm~1mm；
③ Spoke width为开口宽度，一般为0.25mm~0.5mm；
④ Number of spokes为开口个数，一般为4个；
⑤ Spoke angle为开口角度，一般为45°，特殊情形下需要改为0。

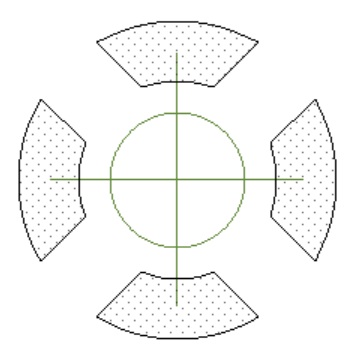

（4）单击ok按钮后，设计区域即可得到如图所示的图形，将文件保存到PsmPath所指向的路径中。
（5）进入焊盘编辑器，在Parameters选项卡中：
① 设计单位Units选择Millimeters
② 小数点精度Decimal places文本框中输入4；
③ Hole Type选择圆形钻孔Circle Drill
④ Plating选择Plated
⑤ Drill diameter输入钻孔直径0.6

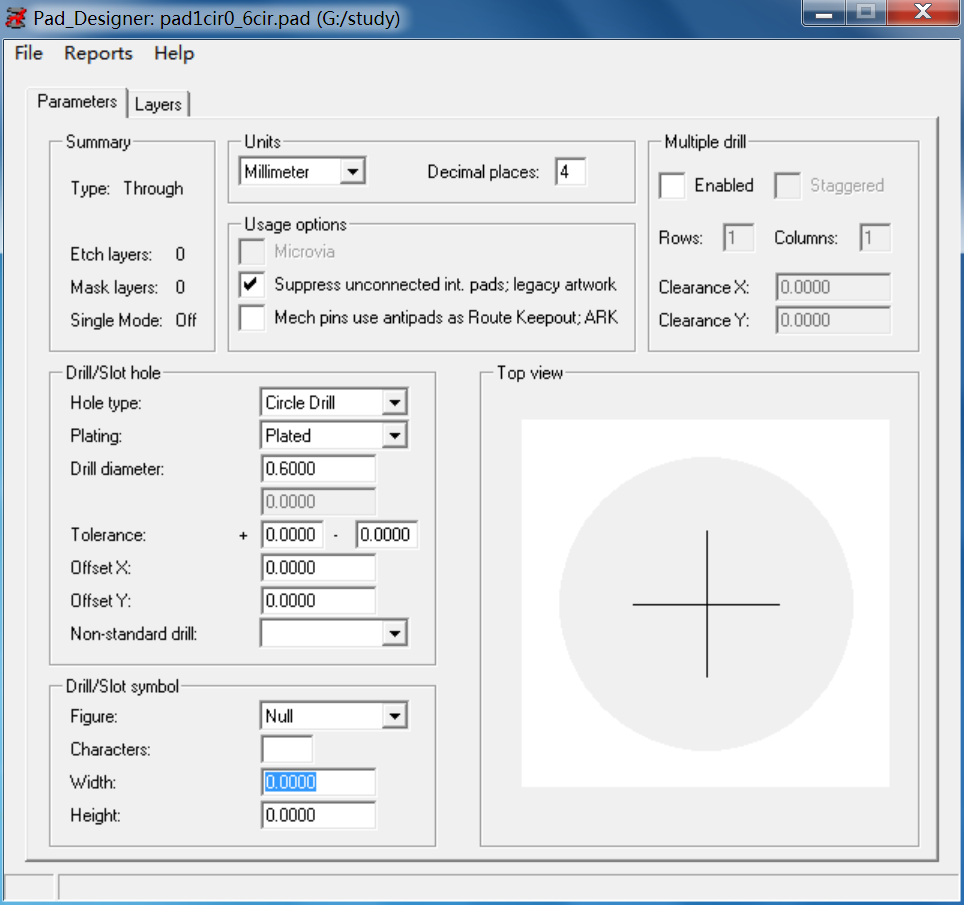

设置完成的效果如图所示。
（6）在Layers选项卡中：
① BEGIN LAYER、DEFAULT INTERNAL、END LAYER的Regular类型选择Circle，数值为1.0
② DEFAULT INTERNAL的Thermal Relief选择前面新建的Flash Symbol：F1W0_6R，其数值将自动获取；Anti Pad选择Circle，数值为1.6；
③ SOLDERMASK_TOP和SOLDERMASK_BOTTOM的Regular类型选择Circle，数值为1.1

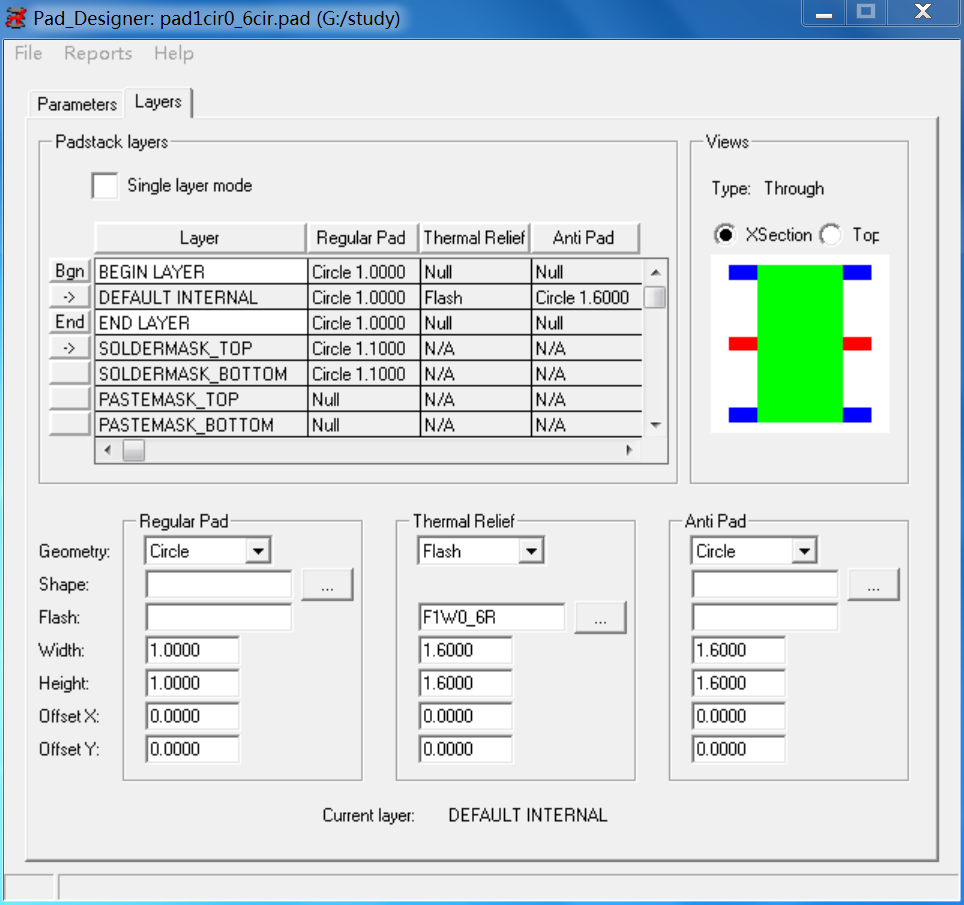

设置完成的效果如图所示。
