Allegro AV inline的设置

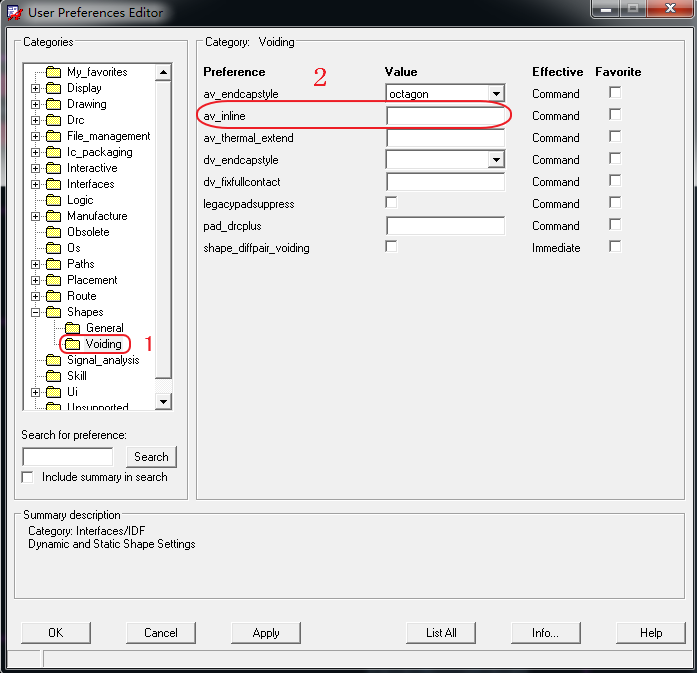

 AV inline的设置,如图所示。

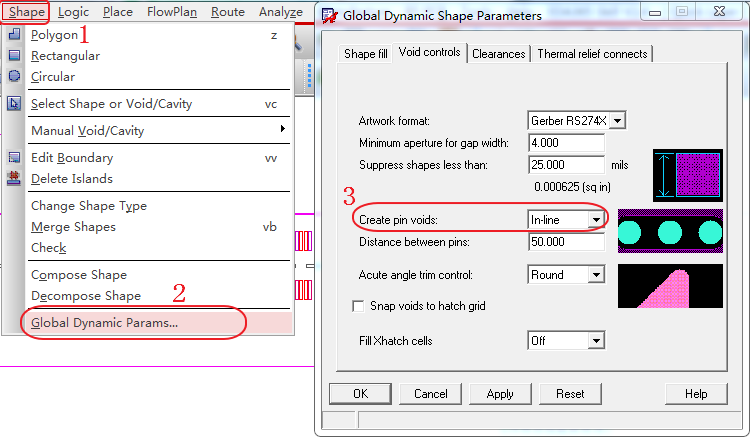

 AV inline的作用在于把pin或者via之间的铜皮挖掉,首先要在shape parameters的form中选crete pin voids/in Line,如图所示。

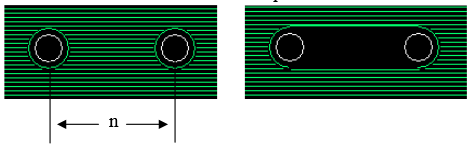

  在av inline选项中输入的数值n,是把在n的范围内的pin or via之间的铜皮挖掉,系统的默认值是100,这种设置一般比较少用到,效果图如图所示
