管脚定义

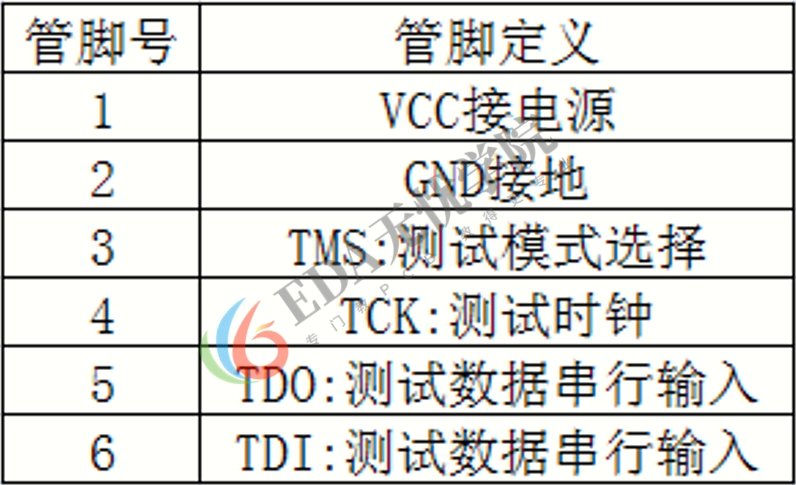

1、6 针 JTAG 接口定义引脚：
1、6 针 JTAG 接口定义引脚：

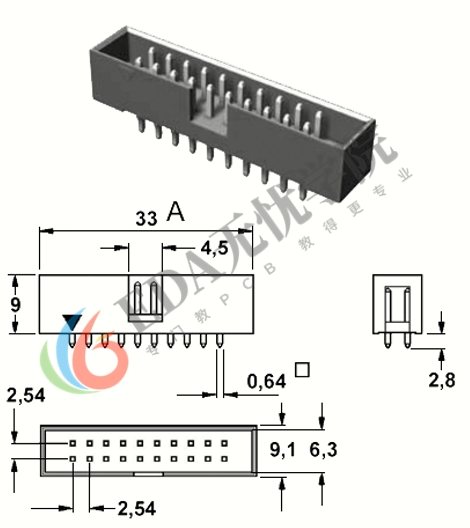

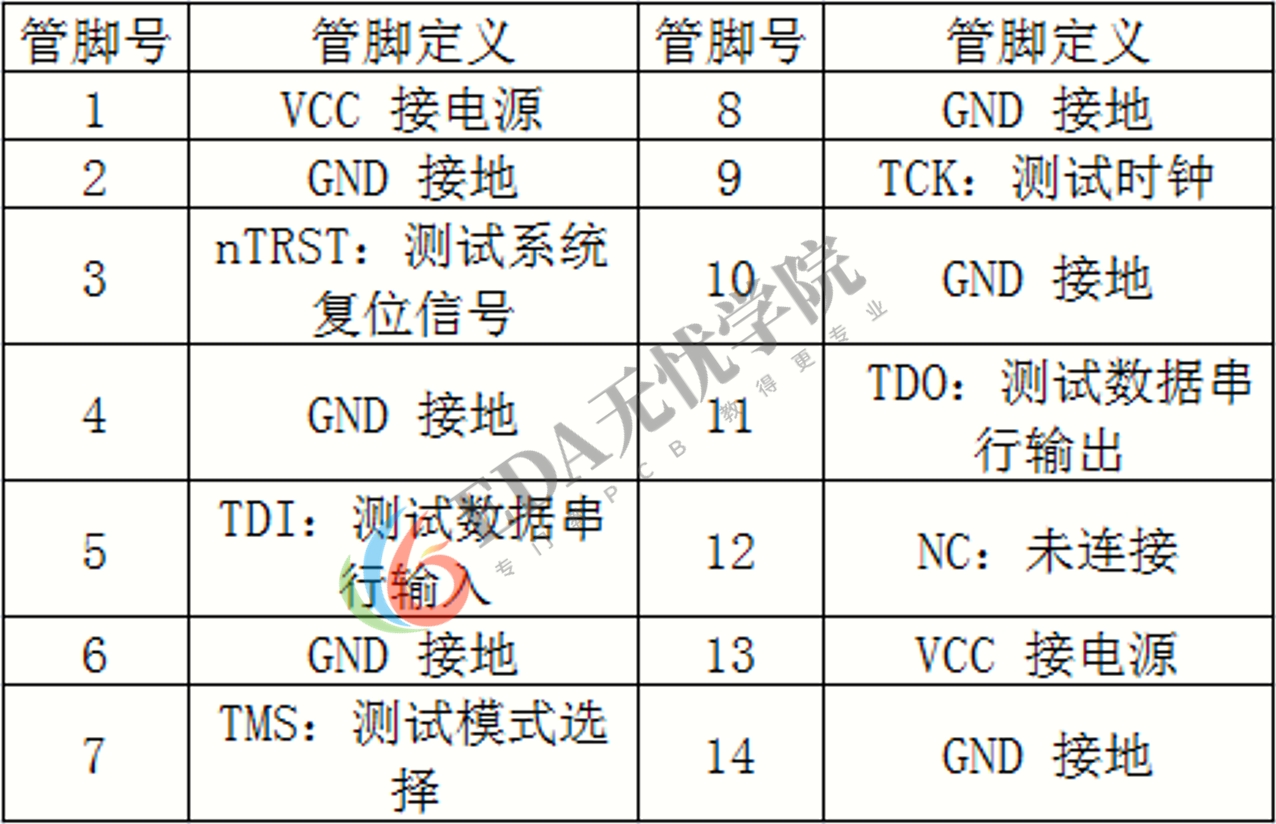

2、14 针 JTAG 接口定义引脚：

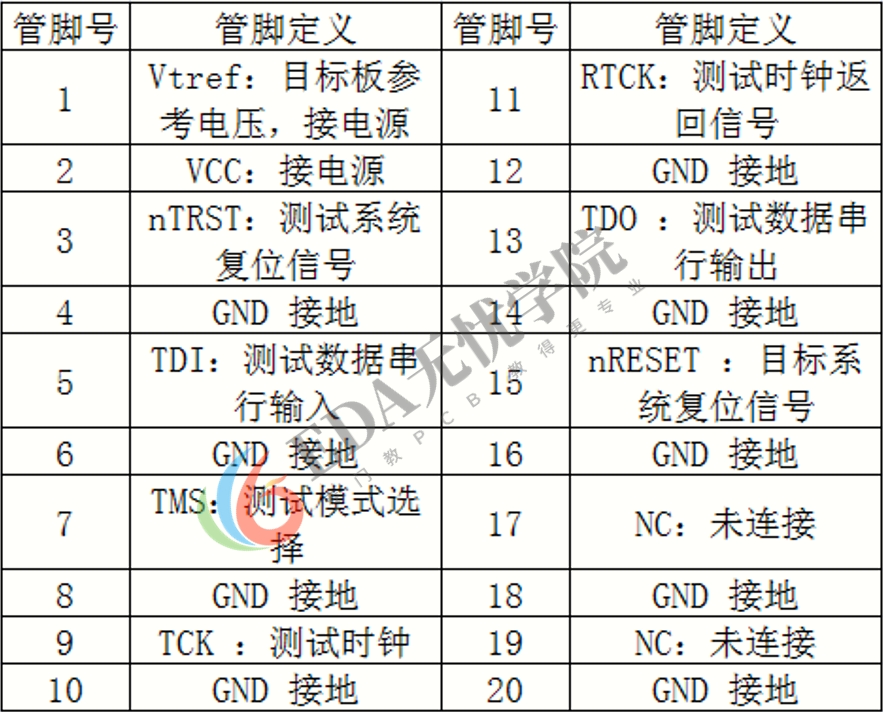

3、20 针 JTAG 接口定义引脚：
JATG接口Layout要求

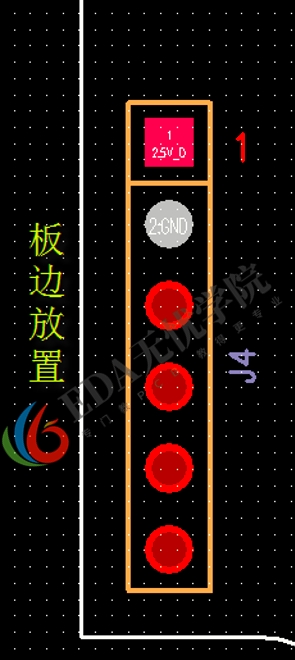

1、为了方便用户进行烧录程序，布局通常摆放在板边，并尽量靠近CPU。一般是1脚朝外布局
2、放置TEST、JATA接口的上下拉或串接电阻靠近接口

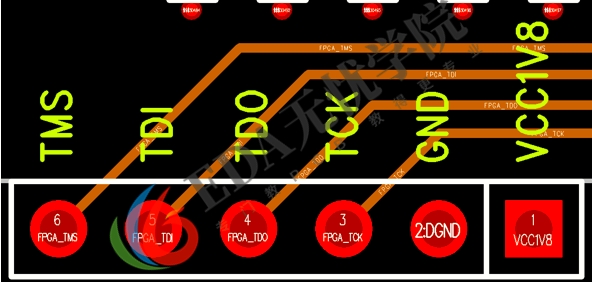

3、布线注意走在同一层，时钟线与其他信号线保持4w以上间距
、

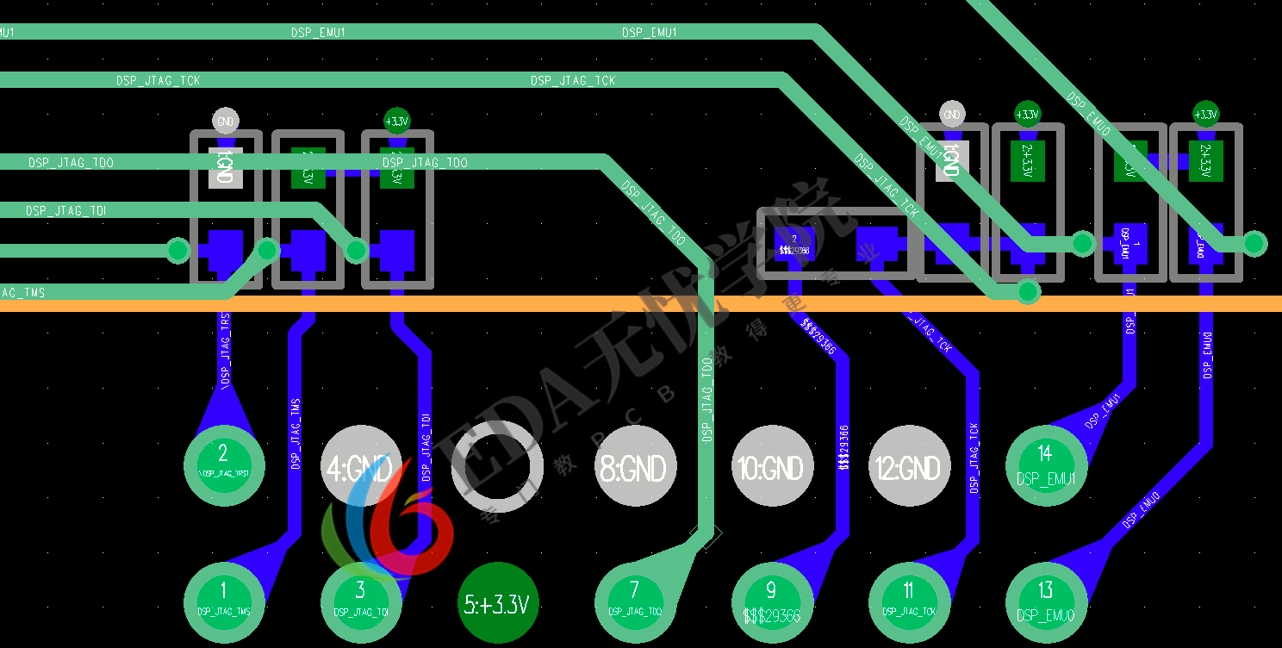

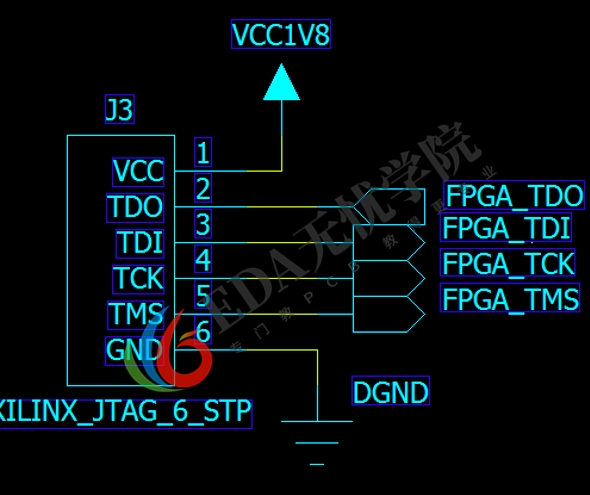

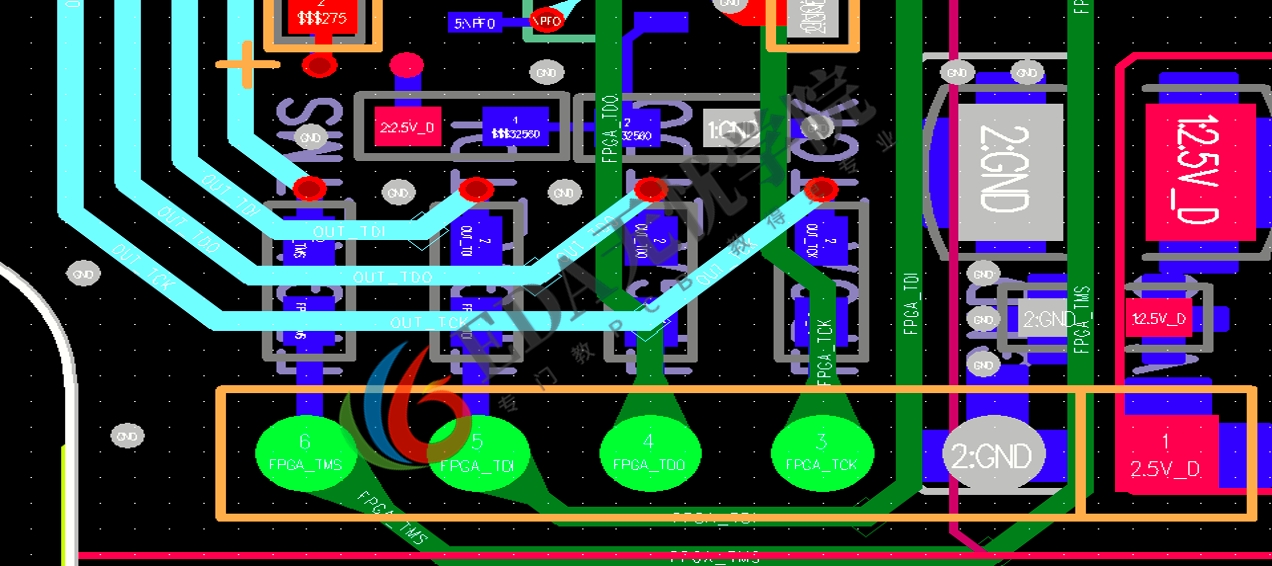

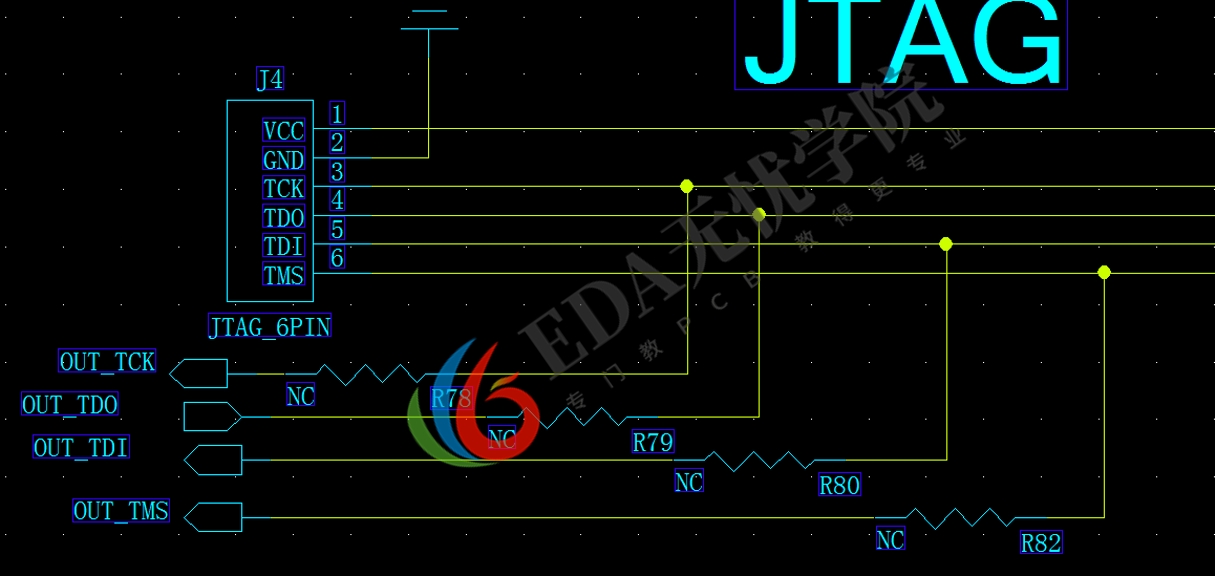

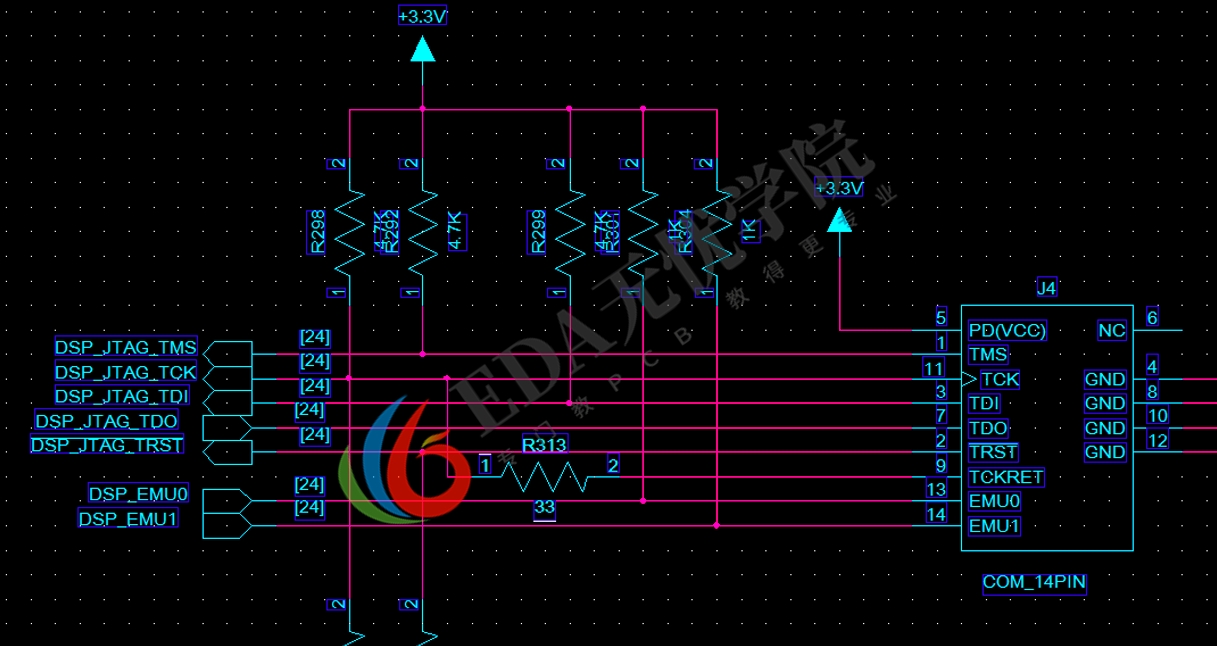

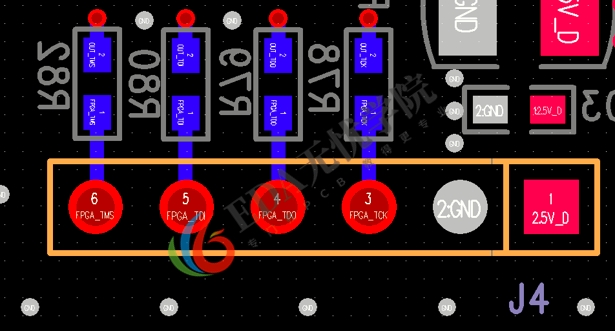

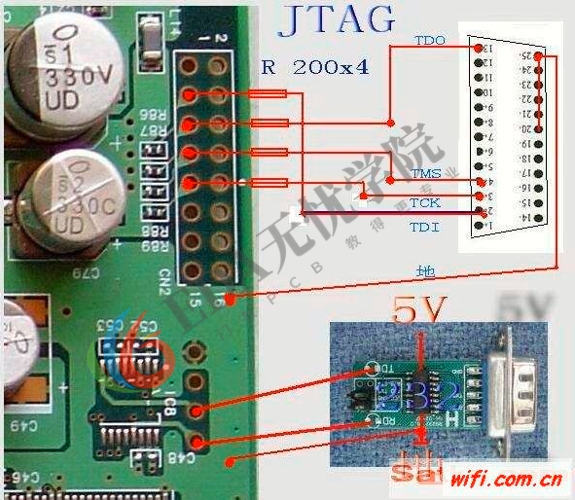

JATG实例设计

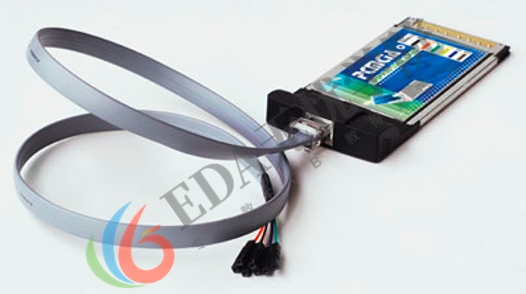

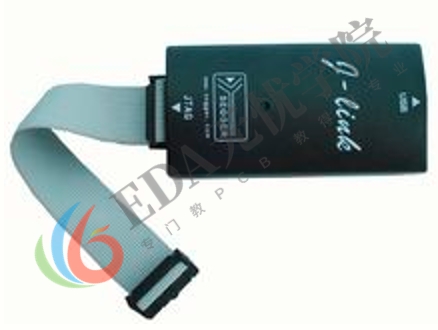

常用接口PCB设计-JTAG
JTAG是一种国际标准测试协议，主要用于芯片内部测试及对系统进行仿真、调试。
、
