Allegro贴片焊盘的设计

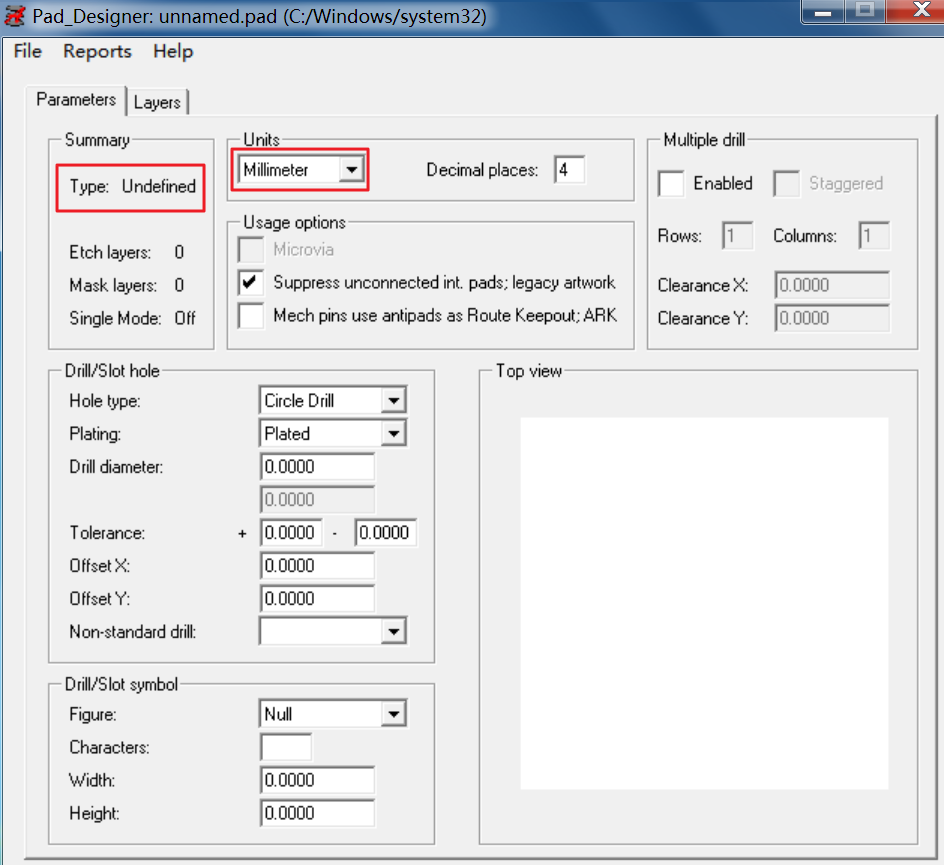

(1)以创建1.9mmX1.4mm的方形贴片焊盘为例。打开焊盘编辑器,在Parameters选项卡中,会发现焊盘类型Type目前还显示Undefined,在Unit中选择Millimeter作为焊盘单位,其他参数无需设置,如图所示。

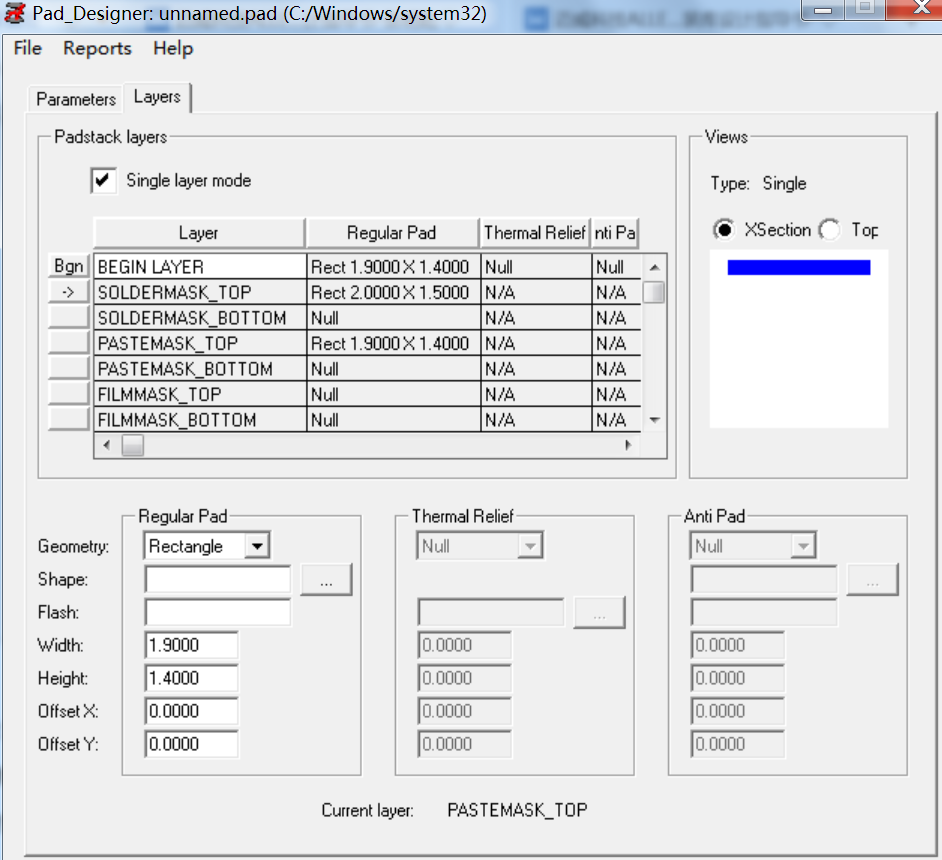

(2)在Layers选项卡中,勾选Single layer mode复选框,表示单面焊盘模式。贴片焊盘通常只设置Reglar Pad参数即可,包括BEGIN LAYER层焊盘、顶层阻焊、顶层钢网。阻焊层的大小通常比顶层焊盘的尺寸大0.1mm,钢网与焊盘等大小,设置的参数如图所示。

(3)设置完成后,执行菜单命令“File”→“Save As”命令,保存到焊盘库路径下,并按照焊盘命名方式命名为smd1_9X1_4 re
