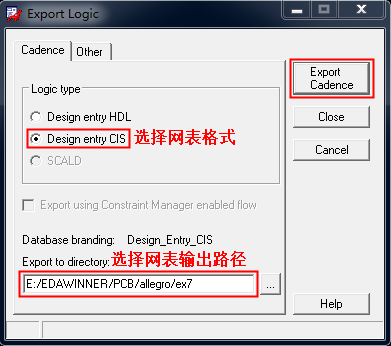

(1)首先要从PCB中导出网表,执行菜单命令“File”→“Export”→“Logic”,弹出Export Logic对话框,选择Design entry CIS选项,Export to director选择网表的输出路径,然后单击Export Cadence按钮,如图所示。

(2)用Orcad打开与PCB相对应的原理图,执行菜单命令“Tools”→“Back Annotate”,

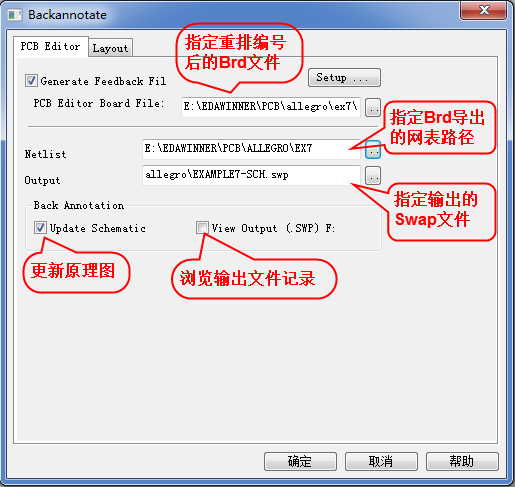

在弹出的Backannotate对话框中打开PCB Editor选项卡,如图所示,单击确定按钮,完成返标。
