Allegro部分元器件的编号重排

如果要选择性的进行器件编号重排,需要对编号重排的器件分配Auto_Rename属性。

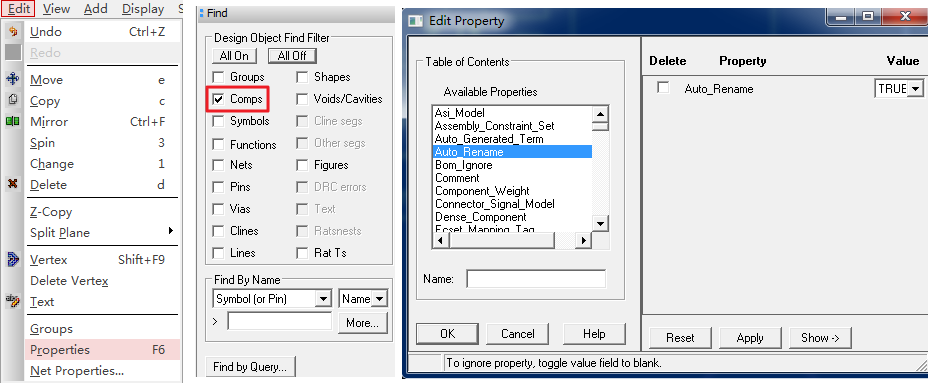

(1)执行菜单命令“Edit”→“Properties”,Find面板中勾选Comps,选择需要进行编号重排的器件,在弹出的Edit Property窗口中给器件分配Auto_Rename属性,如图所示。

(2)执行菜单命令“Logic”→“Auto Rename Refdes→Rename...”,

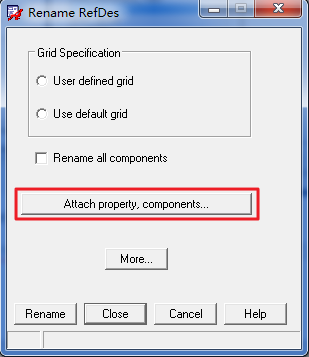

(3)弹出的Rename RefDes对话框,单击Attach property,components...按钮,如图所示。

(4)点击More,对器件编号重排进行相关参数设置,器件编号重排内容设置相同,这里不再赘述。
(5)设置好之后,点击Rename,软件即可对分配了Auto_Rename属性的器件进行重新编号。
