Allegro丝印字体参数设置

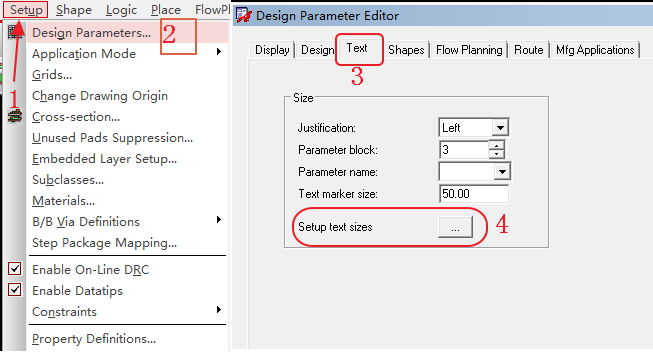

执行如图所示的操作

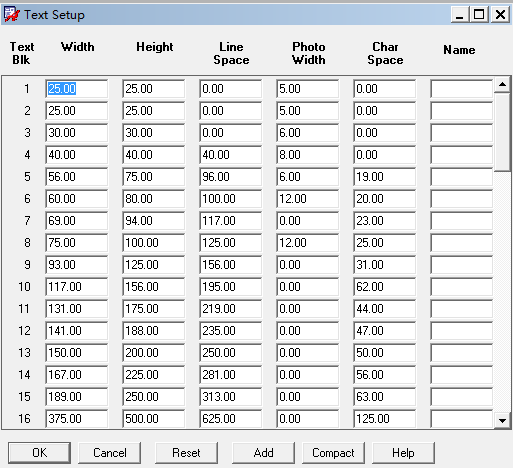

进入到字体参数的设置界面如图所示。

(1)Text blk:字体编号;
(2)Width:字体宽度;
(3)Height:字体高度;
(4)Line space:行与行之间的间距;
(5)Photo width:写在底片上的字体线宽;
(6)Char space:字与字之间的距离。
(7)通用器件的位号字体丝印用mil单位,字粗(photo width)/字高(Height)/字宽(width)尺寸为(来自某板厂的推荐值):
5/25/25(单板过密或局部过密)
6/30/30(常规设计)
6/45/35(单板密度很小)
另外两项可以直接设为0
