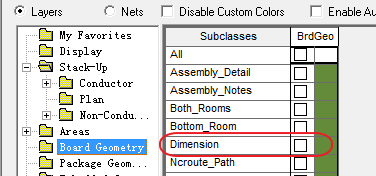

尺寸标注的显示默认是在“Display→Color/Visbility”中的“Board Geometry--Dimension”如图所示。
通过选择执行“Manufacture”→“Dimension Environment”菜单命令,鼠标右键下拉菜单包含了所有的尺寸标注，如图所示。
通过“Parameters”来设置尺寸的相关参数。
1 线性标注

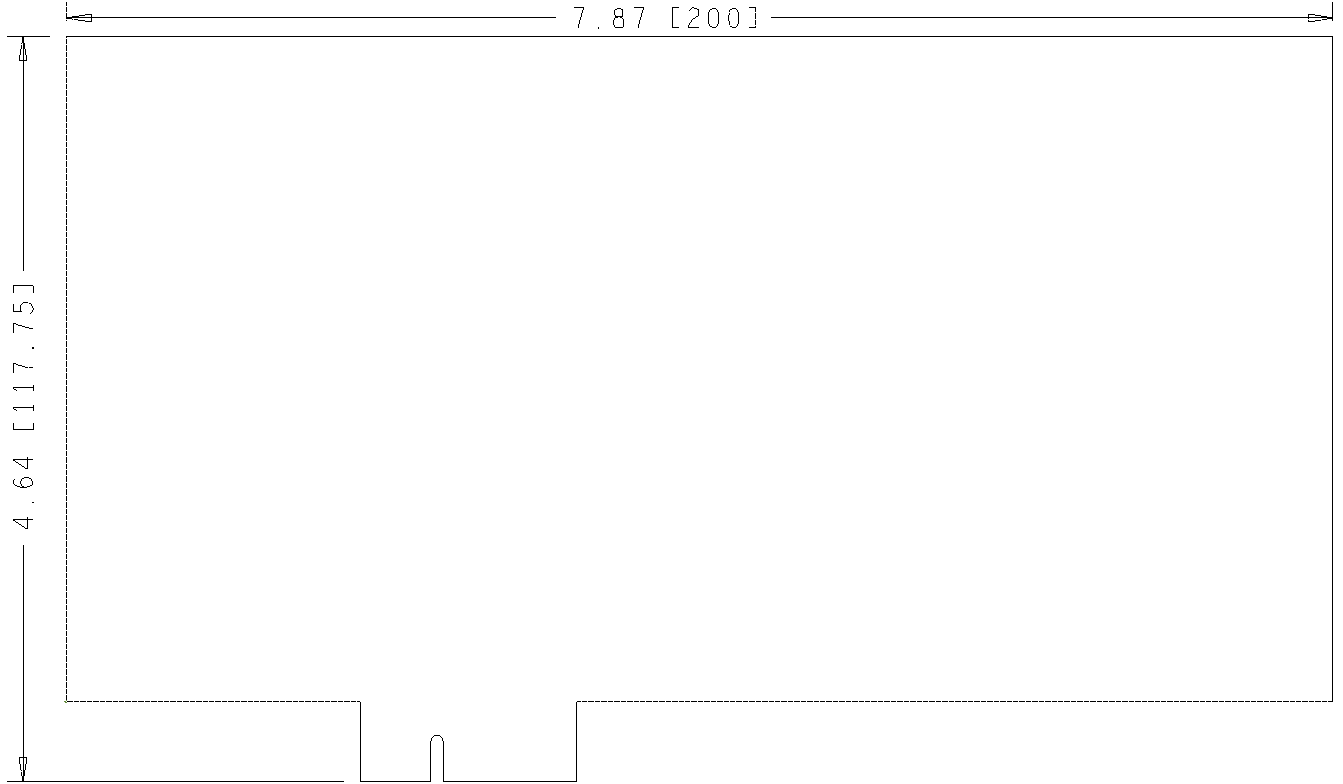

Linear dimension用于标注两点间的线性尺寸，如标注PCB板的尺寸，如图所示。

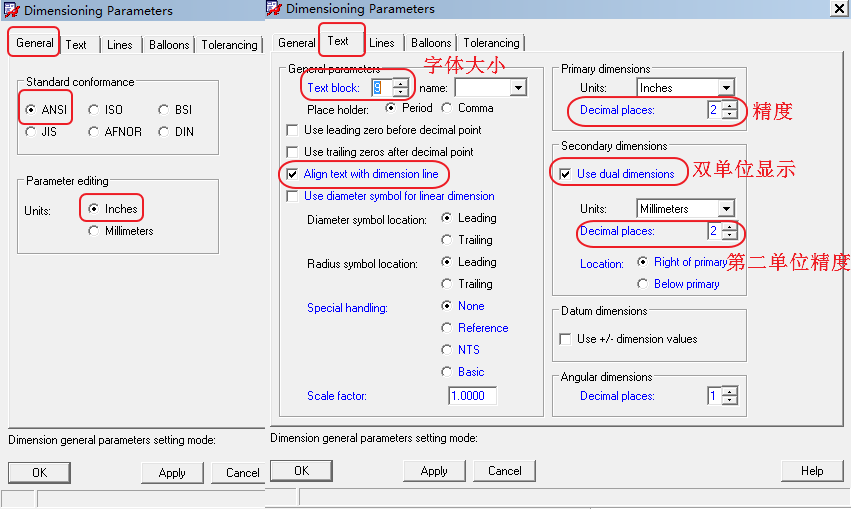

标注前需通过“Parameters”做如图所示的设置

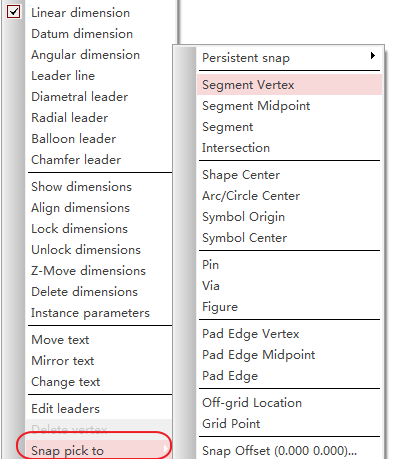

标注时可以通过捕捉的方式来选取要标注的两个点，如图所示。
2.角度标注

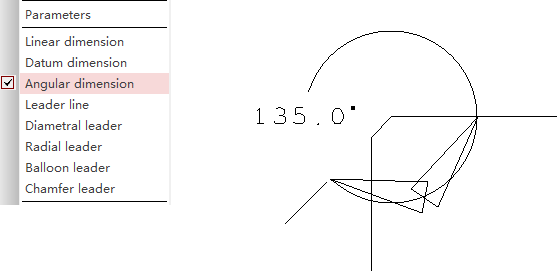

Angular Dimension命令用于标注两条线之间的角度。如图所示。
3添加指引线

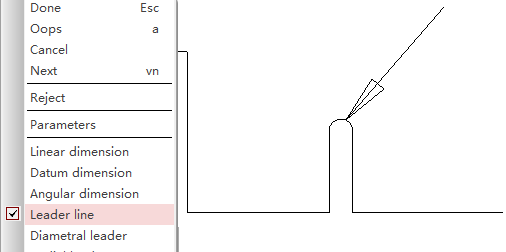

Leader Line命令用于添加指引线，如图所示。

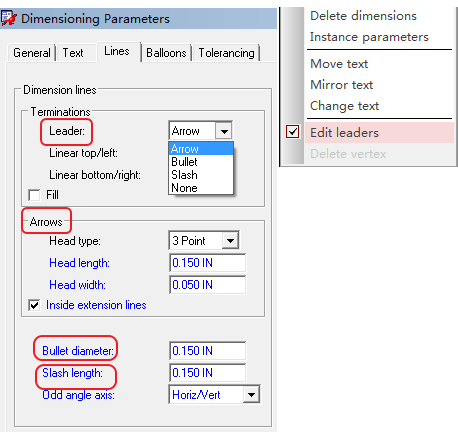

通过参数设置的“Leader”来控制leader的形状和大小，对已存在的leader，通过“Edit leadrs”对其进行修改，如图所示。
4直径尺寸标注

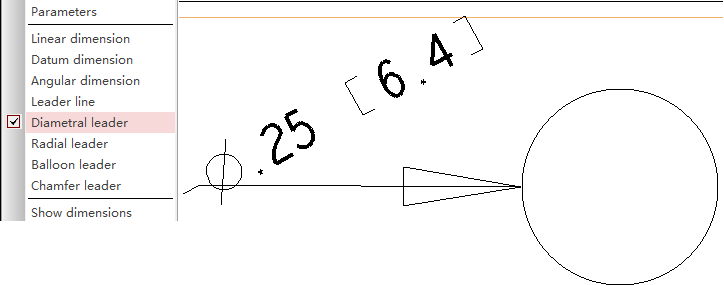

Diametral Leader命令用于计算标注圆形图形的直径大小，如图所示
5半径尺寸标注
Radial Leader命令用于计算标注圆形图形的半径大小，如图所示。
