错误提示
#1 ERROR(ORCAP-36032): Duplicate Reference Designator L3: SCHEMATIC1, 21 - Power 1 DC Input 12V &3.3V (12.50, 2.70).
#2 ERROR(ORCAP-36035): Multiple pin 1's which have different nets connected for L3: SCHEMATIC1, 21 - Power 1 DC Input 12V &3.3V (12.50, 2.70).
#3 ERROR(ORCAP-36035): Multiple pin 2's which have different nets connected for L3: SCHEMATIC1, 21 - Power 1 DC Input 12V &3.3V (12.50, 2.70).
解决方法
通过搜索L3，将其中一个L3改成其它不重复的位号

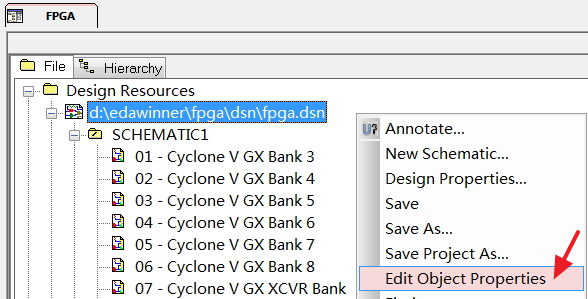

把L3改成了L4，依然可能出现L4位号重复的情况，选中“DSN”文件后单击右键选择“Edit Object Properties”，如图所示。

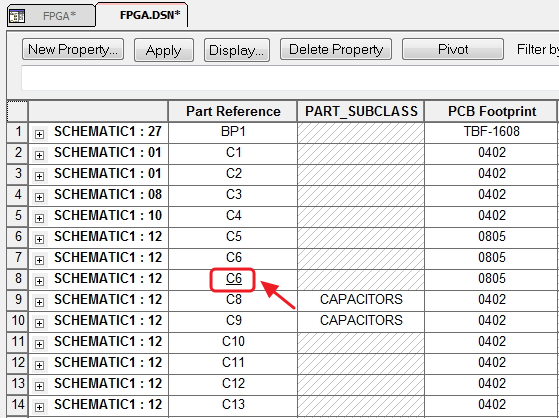

找到“Part Reference”,双击后会按照名称排序，这样可以找到重复的位号了，也能找到哪里有空的位号，如图所示，“C6”重复了，没有“C7”，那可以把一个“C6”改为“C7”，错误就能解决。
如果整板还没开始设计PCB，属于完完全全的新设计，可以重新对原理图元件重新编号来解决这个问题，单击“Tools”-“Annotate”，如图所示。

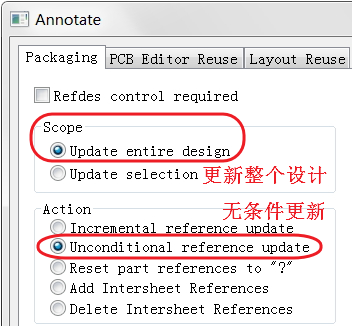

弹出的对话框中，“Scope”标签选择“Update entire design”更新整个设计，“Action”标签中选择“Unconditional reference update”无条件更新，单击确认即可，如图所示。
2.未分配封装
错误提示
#1 ERROR(ORCAP-36002): Property "PCB Footprint" missing from instance L2: SCHEMATIC1, 21 - Power 1 DC Input 12V &3.3V (12.50, 2.70).
解决方法

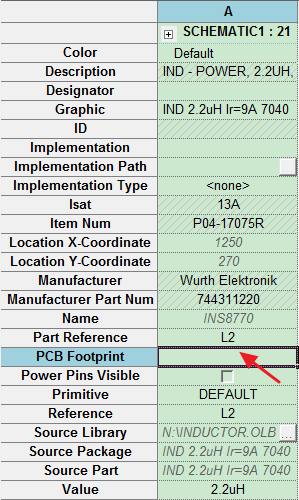

编辑L2的属性，“PCB Footprint”标签中分配封装，如图所示。
3 同一个Symbol中出现Pin Number重复
错误提示
#1ERROR(ORCAP-1165): A pin with the number "2" exists twice in "Level Shifter, MAX3378_0" package. This message appears for the first duplicate, others may exists.
解决方法

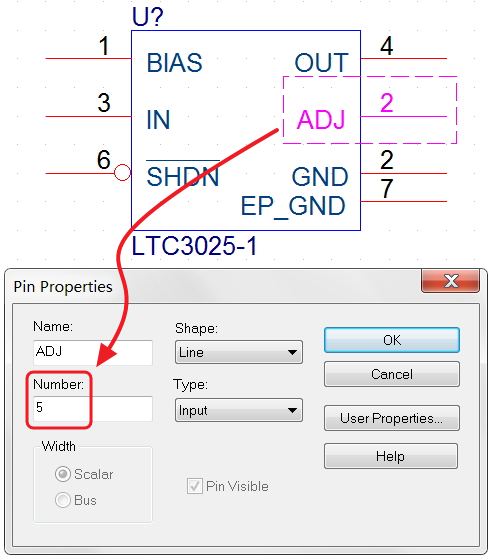

选中元件，单击右键“Edit Part”，双击Pin Number重复错误的管脚，修改成不同PIN NUMBER，如图所示。
4 同一个Symbol中出现Pin Name重复
错误提示
#1 ERROR(ORCAP-36041): Duplicate Pin Name "GND" found on Package ESD_TPD4E05U06_0 , U4502 Pin Number 8: SCHEMATIC1, 45.HDMI Port (238.76, 58.42). Please renumber one of these.
解决方法
“45.HDMI Port”原理图页“238.76, 58.42”位置，同一元件有管脚名称重复的，通过修改重复的管脚名称来解决这个问题。

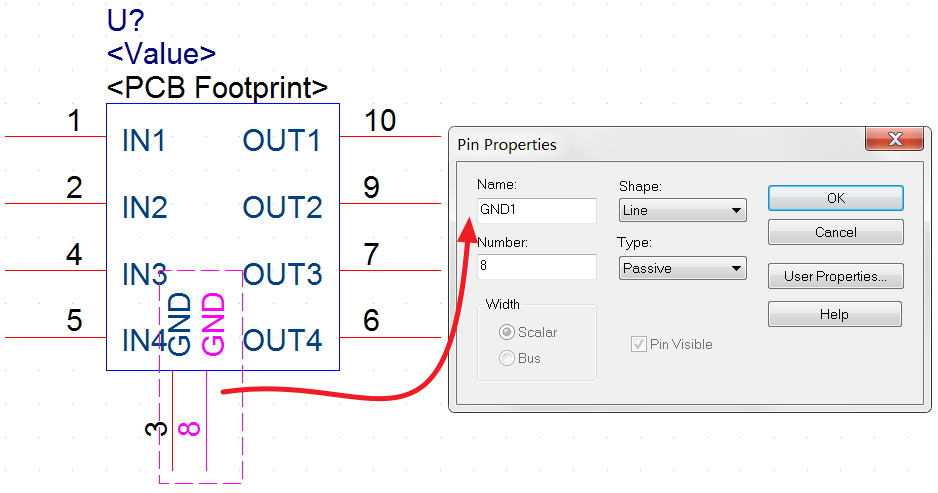

选中元件，单击右键“Edit Part”，双击Pin Name重复错误的管脚，修改成不同Pin Name，如图所示，方法与上一节类似。
5 封装命包含非法字符
错误提示
#1 ERROR(ORCAP-36071): Illegal character "Dot(.)" found in "PCB Footprint" property for component instance SW1: SCHEMATIC1, 19 - PCI Express Edge Connector (11.10, 2.10) .
#2 INFO(ORCAP-36107): PCB Editor does not support Dots(.), Forward Slash(/) and White space in footprint names. The supported characters include Alphabets, Numerics, Underscore(_) and Hyphen(-).
解决方法

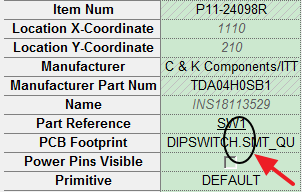

“19 - PCI Express Edge Connector” 页(11.10, 2.10) 位置，封装属性中包含非法字符“.”，删除或替换"PCB Footprint" 中的“.”，如图所示。
6元件缺少Pin Number
错误提示
#1 ERROR(ORCAP-36022): Pin number missing from Pin "A1" of Package Switch, DIP x4, TDA04H0SB1_2 , SW1: SCHEMATIC1, 19 - PCI Express Edge Connector (11.10, 2.10). All pins should be numbered.
解决方法
“19 - PCI Express Edge Connector”(11.10, 2.10) 位置，元件缺少管脚号

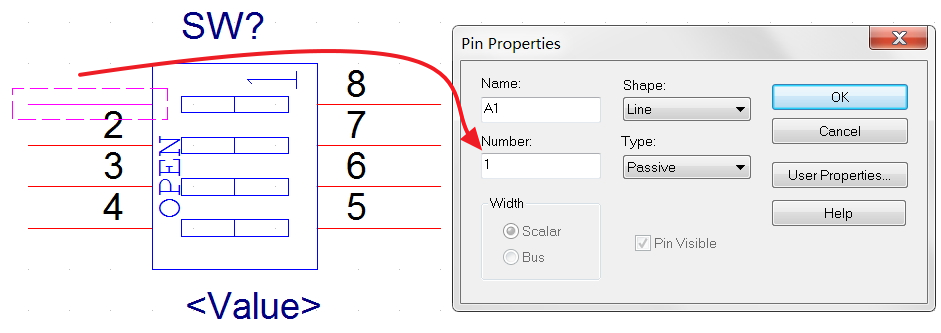

选中元件，单击右键“Edit Part”，双击缺少Pin Number重复错误的管脚，赋予正确的Pin Number，如图所示。
