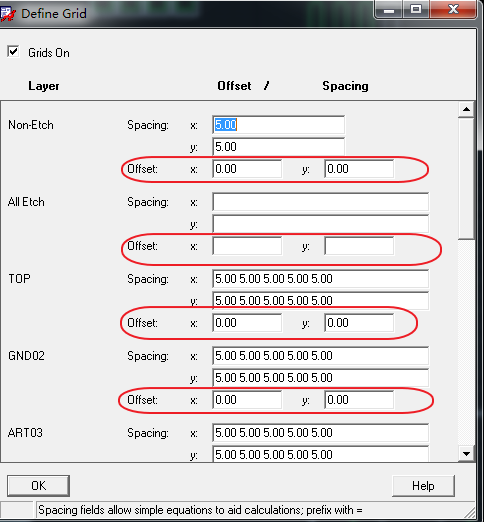

首先，我们必须了解格点的偏移量，如图所示。这里的偏移量我们可以理解为一个中心点，allegro中，格点是以我们设置的格点大小从该点向四周发散。软件默认的偏移量为（0,0）也就是我们的原点。
下面来详细介绍下allegro格点的设置方法。

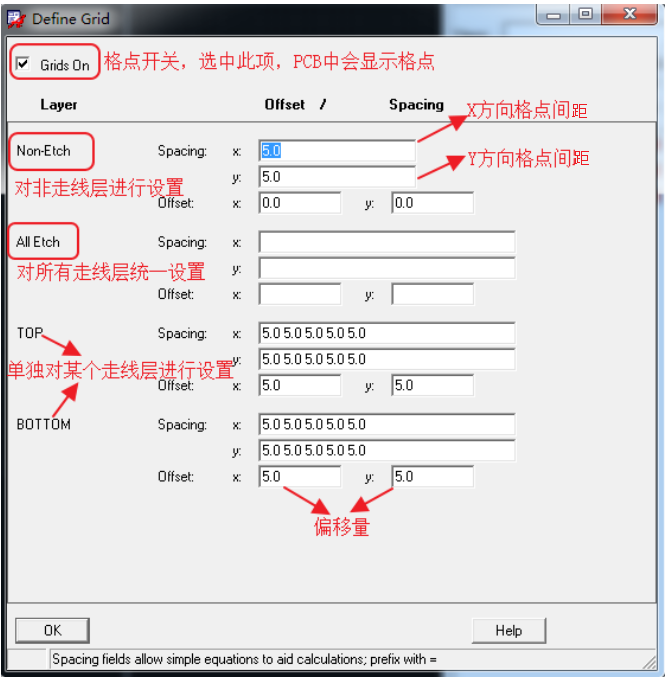

首先打开格点设置窗口，执行菜单命令sestup--grids，或直接在命令栏输入“define grid”命令，弹出如图所示的对话框
Grids on：格点显示的开关，打开该选项，会在PCB中显示出格点
Non-Etch：对非走线层内的格点设置，比如丝印层，阻焊层、钻孔层。
All-Etch：对走线层格点的设置，比如表底层，内层。
Top：对表层进行设置，此后的所有层都单独列出，本例子中因为只有两层，所以只显示了Top和Bottom。假如对All Etch进行了设置，那么All-Etch之下的所有层都统一设置相同的格点。
Spacing：顾名思义，表示间距的意思，X一栏设置X坐标上各个格点的间距，Y一栏设置Y坐标上各个格点的间距。
Offset：即偏移量，所有设置的格点都根据该点向四周发散。如果该栏不填，那么便宜点默认为PCB中的（0 0）点。
下面我们举几个例子来看下allegro具体是如何进行格点设置的。

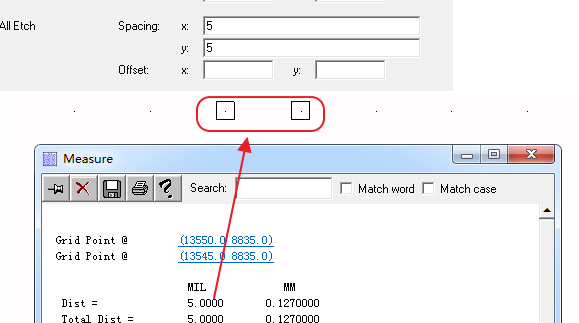

例1：设置一个xy方向间距为5mil的格点，设置如图所示。

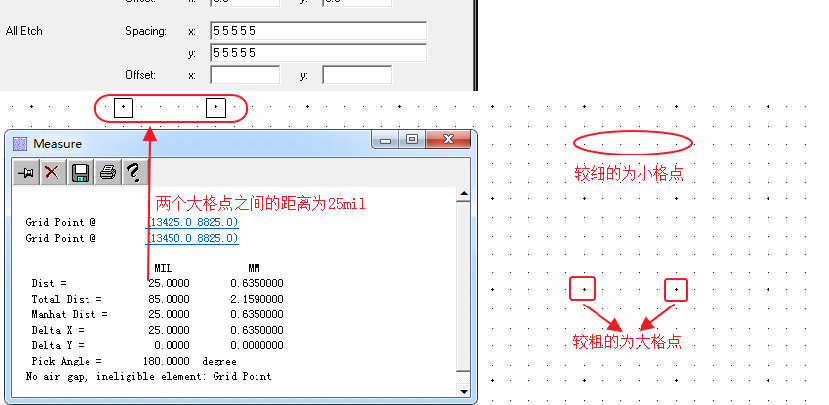

例2：设置一个以5个5mil的格点所组成的一个25mil的大格点，设置如图所示。

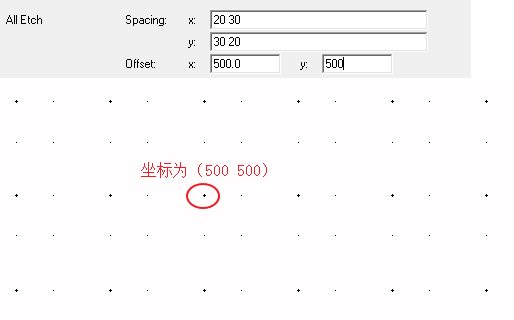

例3：不规则格点的设置，任意设置一个偏移坐标为（500 500），大格点间距为50mil，X方向分别由20mil和30mil的格点组成，Y方向分别为30mil和20mil的格点组成。设置如图所示。
