只给PDF原理图的设计。相比于原版原理图，采用PDF原理图进行PCB设计效率会慢一些。
通过抓取“List”的方法，实现PDF与Allegro的交互，其操作步骤如下:
（1）新建一个文本文档，将其改为“1.lst”文件，注：后缀为“.lst”。

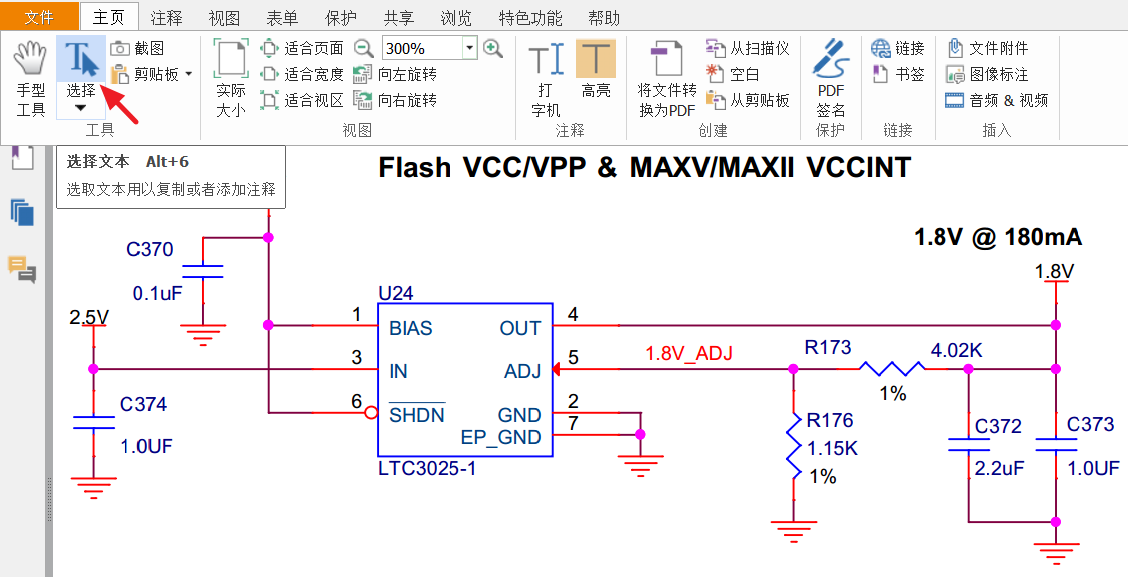

（2）打开PDF文档，选用“选择”功能后，如下图所示，框选需要抓取的电路模块的位号信息（可选中管脚编号、管脚名、网络等信息对抓取不影响），按下键盘“Ctrl+C”复制。

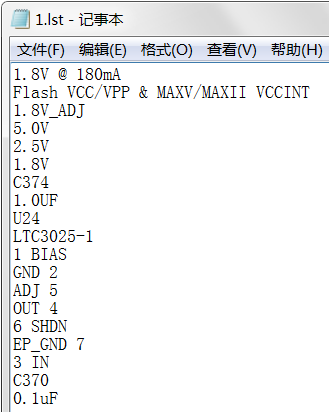

（3）用记事本打开“1.lst”文档，步骤（2）中复制的内容粘贴到该文档中，保存“lst”文件，如下图所示。

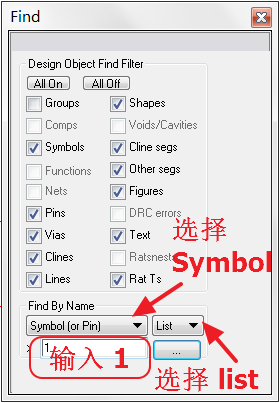

（4）在Allegro中执行移动命令，可点击“Move”移动图标，在“Find”栏设置中，“Find By Name”处选择“Symbol（or Pin）”，找到步骤（1）中创建的lst文档，如下图所示。将鼠标移到操作面板中，list里面的元件将自动附在鼠标光标上，达到交互的目的。
