Allegro Xnet的处理及等长规则的设置

信号从TX端到RX端中间串了电阻的拓扑结构，在做等长处理的时候，需要创建Xnet，将电阻两端的信号进行关联，然后再进行等长处理。
（1）执行菜单命令Analyze--Model Assignment

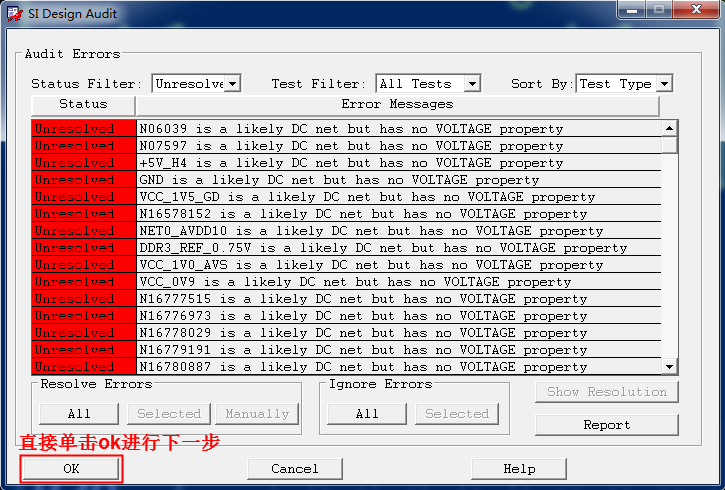

（2）在弹出的SI Design Audit窗口中，直接单击OK，进行到下一步，如下图所示。

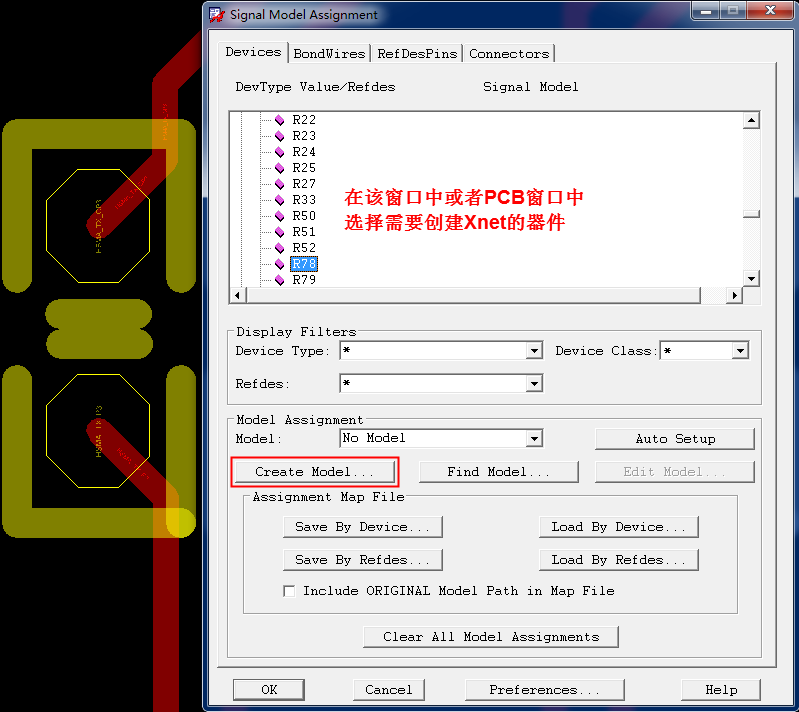

（3）在Signal Model Assignment窗口中或者直接在PCB中选择需要创建Xnet的器件，然后点击Create Model...进行到下一步。

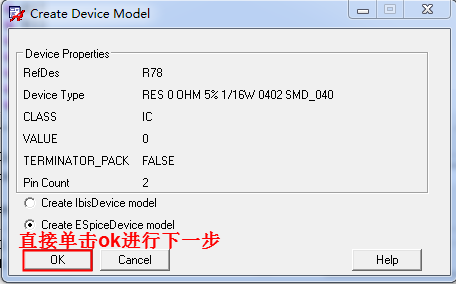

（4）在弹出的Create Device Model窗口中，直接点击ok进行到下一步，如下图所示。

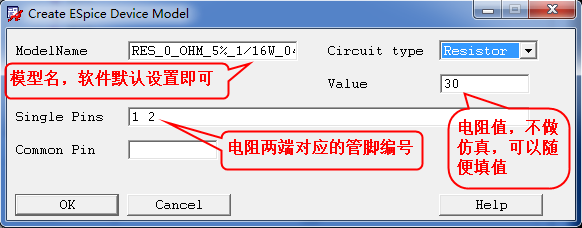

（5）在Create ESpice Device Model窗口中，按如下图所示设置，单击ok即可创建Xnet模型。

（6）用相同的方式给其他器件赋模型，所有需要等长网络的器件Xnet模型设置好后，进入CM管理器，可以看到网络前面多了一个Xnet的标志，如下图所示。

（7）然后用以前介绍过的使用创建pin pair的方式或者Sigxplore的方式创建等长规则即可。
