Allegro快速切换格点和快速换层方法

在设计中可能会经常更换格点，但是Allegro软件本身切换格点的功能是比较弱的，如果要很快捷方便的切换个点可以自己录制脚本设置快捷键或者直接借用skill。这里给大家介绍一个比较好用的skill，想切换任何格点，直接按快捷键g *回车即可。比如想设置5的格点，直接g 5回车即可。同样0.01的格点，按g 0.01回车。

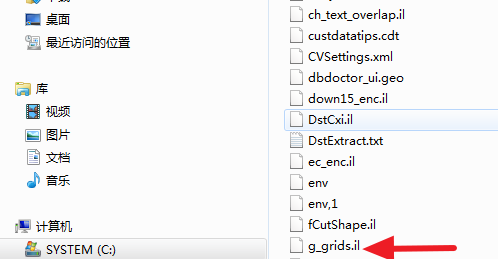

首先将设置格点的skill文件放到pcbenv文件夹中，如下图所示。

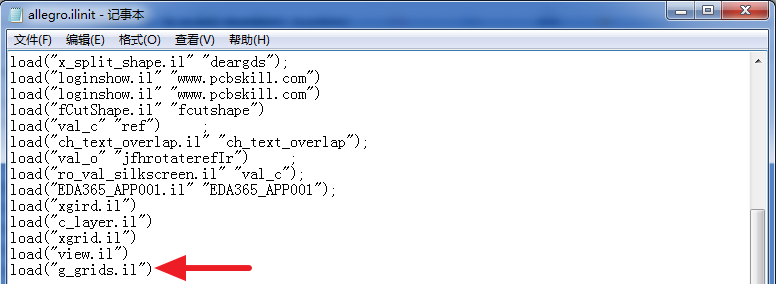

（2）在allegro.ilinit文本文件中写入load("g_grids.il")，如下图所示。

（3）保存allegro.ilinit文件，重启软件，即可使用该skill的快捷命令。

Allegro快速换层
在设计中换层也是一个比较频繁的操作，借助skill会更高效。快速换层的skill和切换格点的skill一样，首先将skill文件放到pcbenv文件夹中，然后在allegro.ilinit文件中写入load("c_layer.il")保存关闭即可。不过该skill可以自定义快捷键，其快捷键的设置如下图所示。


skill文件可找罗老师索取
