1.光绘各层命名及层的内容
（1）布线层的命名及层内容如图所示
（2）平面层的命名及层内容如图所示。
（3）钻孔层的命名及层内容如图所示。
（4）装配层的命名及层内容如图所示
（5）钢网层的命名及层内容如图所示
（6）丝印层的命名及层内容如图所示
（7）阻焊层的命名及层内容如图所示
2.光绘文件各项参数设置及输出

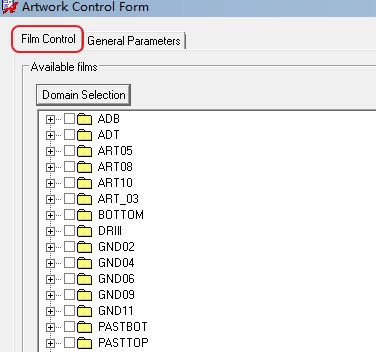

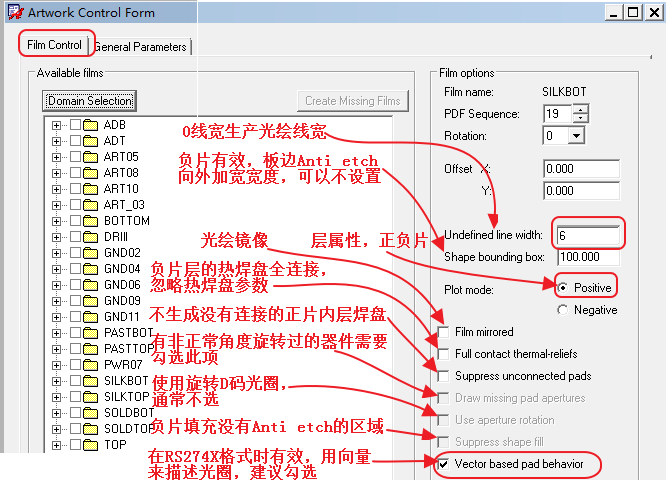

（1）Film Control界面及各层参数设置如图所示。

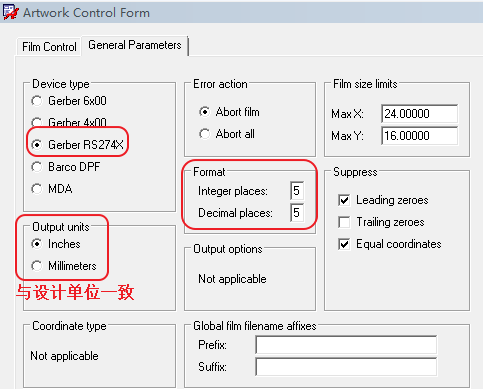

（2）General Parameters界面参数设置如图所示。

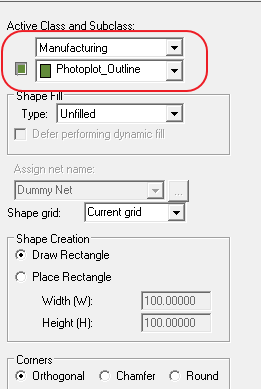

（3）以上设置好，绘制好需要输出的光绘区域就可以生成光绘文件了。执行菜单命令“Shape”→“Rectangular”绘制矩形框。将矩形框绘制在Photoplot_outline层，如图所示。

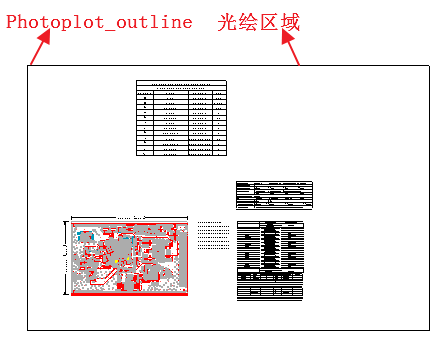

绘制好合适的矩形框大小，该矩形区域就是我们光绘所要输出的区域，如图所示。
（4）绘制好后，我们就可以输出光绘了，点击select all后，点击Create Artwork，即可生成光绘文件，如图所示。
