Allegro快速布线优化Custom Smooth命令的用法

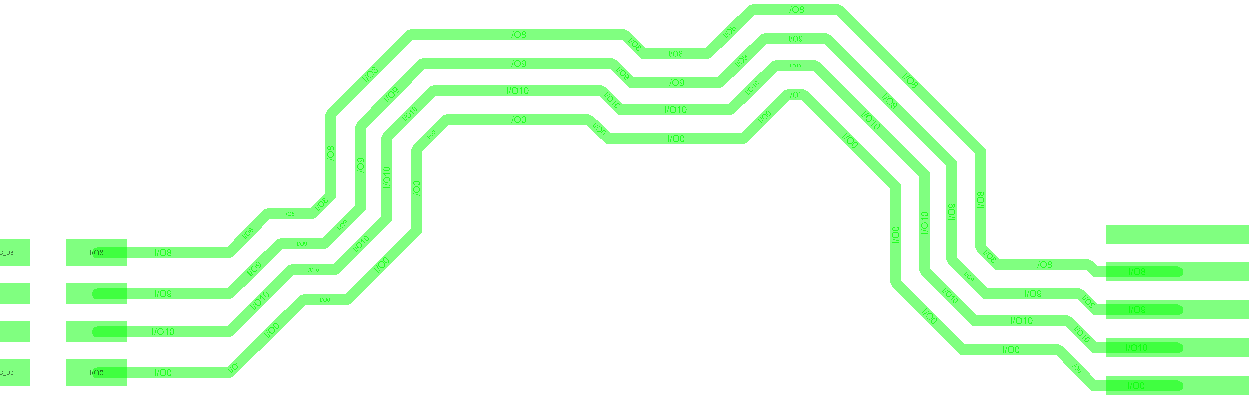

Custom Smooth也是布线优化修线命令的一种，主要是让走线短，直，并且让走线拐角尽可能的少，如图所示的布线情况。这种时候就可以使用Custom Smooth命令一键优化。

执行菜单命令Route--Custom Smooth，如图所示

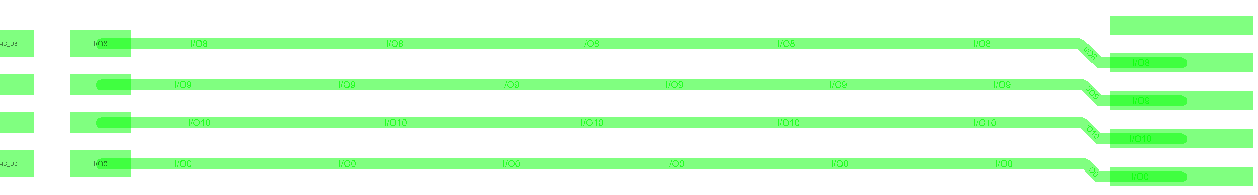

然后鼠标左键直接框选需要优化的走线，优化后的结果如图所示。

也可以在find栏里勾选net，对整个网络执行Custom Smooth。
需要注意的是，添加了等长规则的布线可能无法使用Custom Smooth命令，如果习惯使用该命令进行自动优化布线，应该在等长规则添加前将走线优化好。
