常用接口PCB设计-串行接口

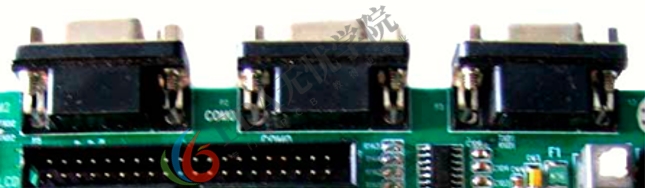

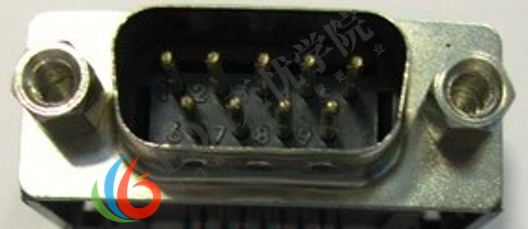

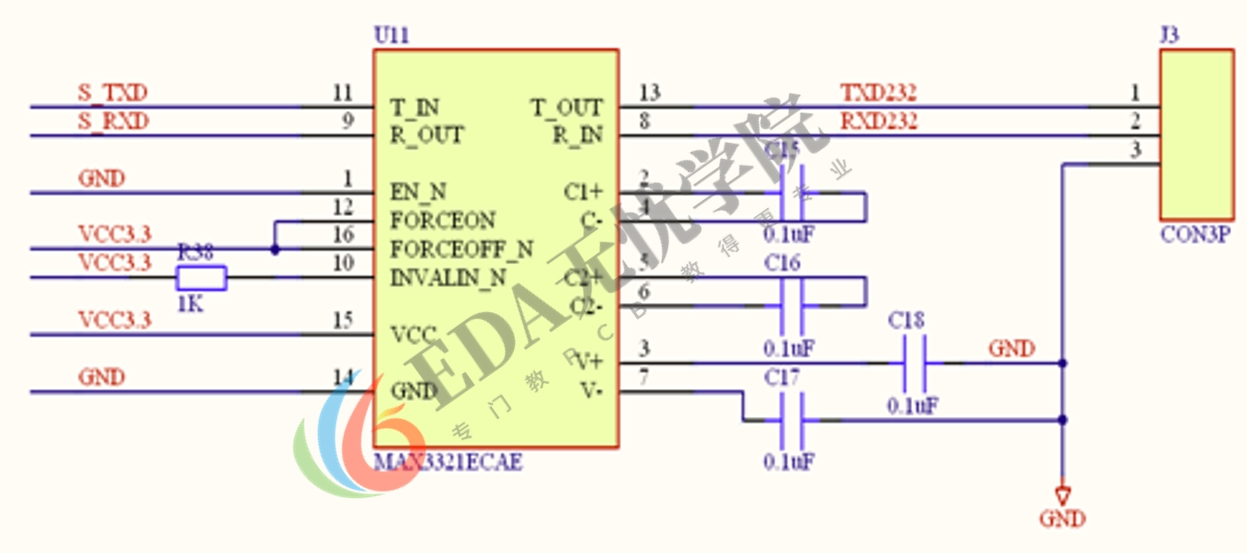

串行接口-RS232




1、串口一般用到的信号只有RXD,TXD,GND

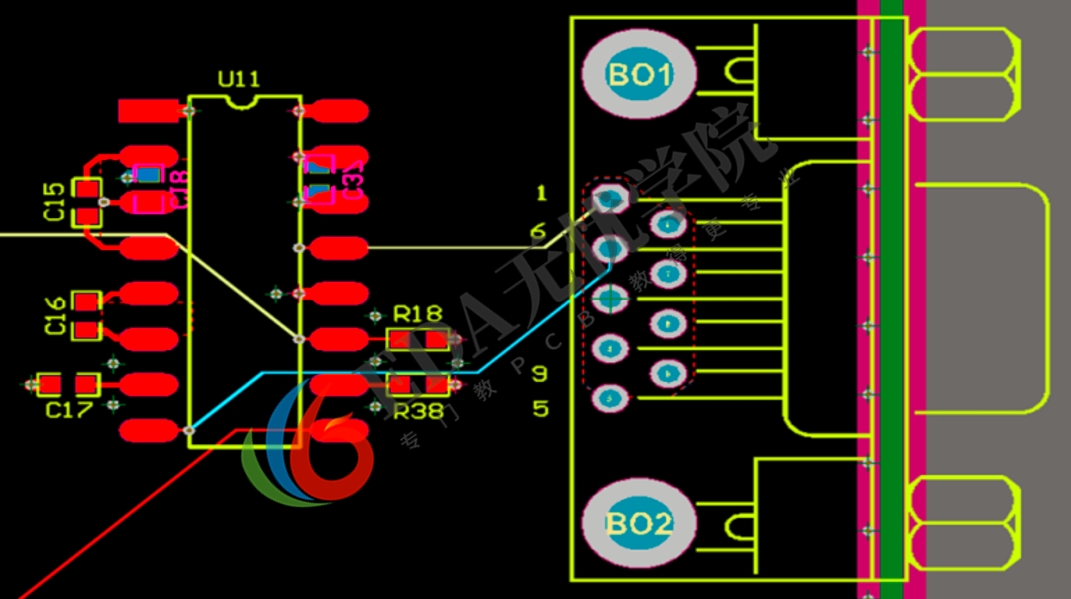

2、TXD  RXD  走线必须加粗至10mil,尽量不要同层平行走线;如因布线空间限制而必须走在同层时,要求间距至少5W 以上
3、输入输出之间不要交叉在一起,用地隔离开,电容走线应加粗

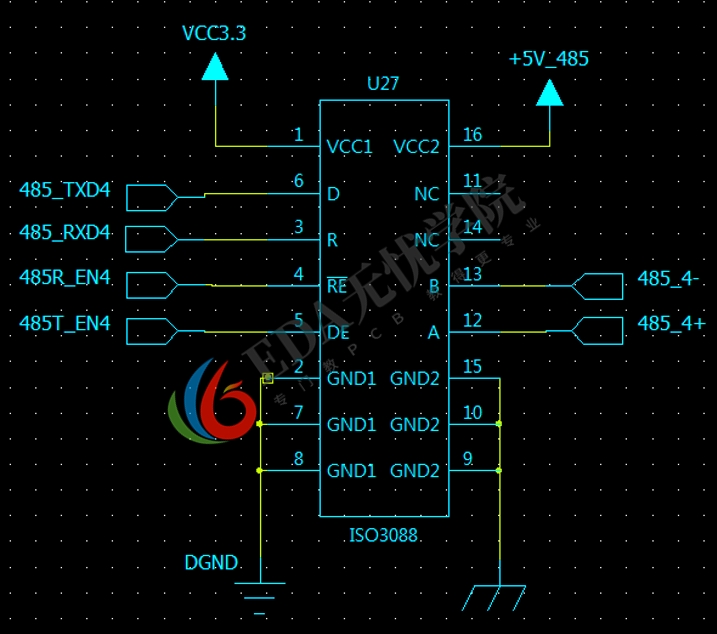

串行接口-RS485

管脚定义:(TXD+,TXD,RXD+,RXD-)

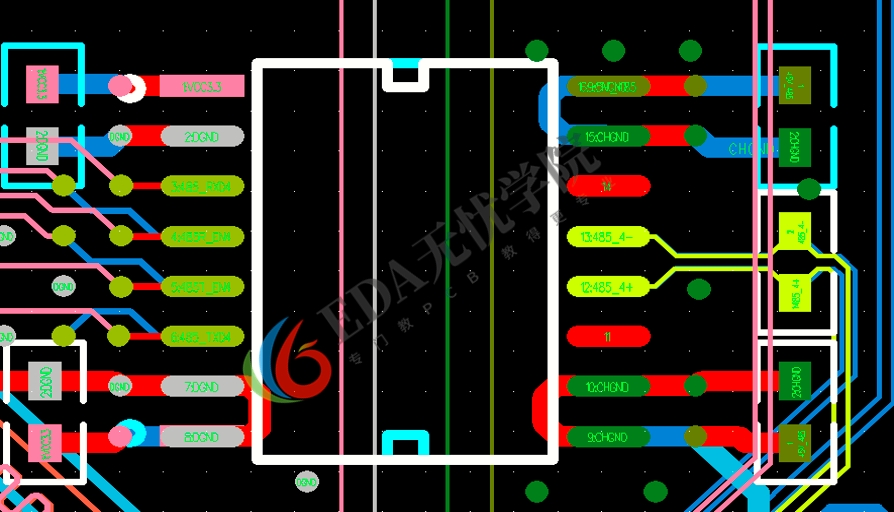

输入按差分走线处理

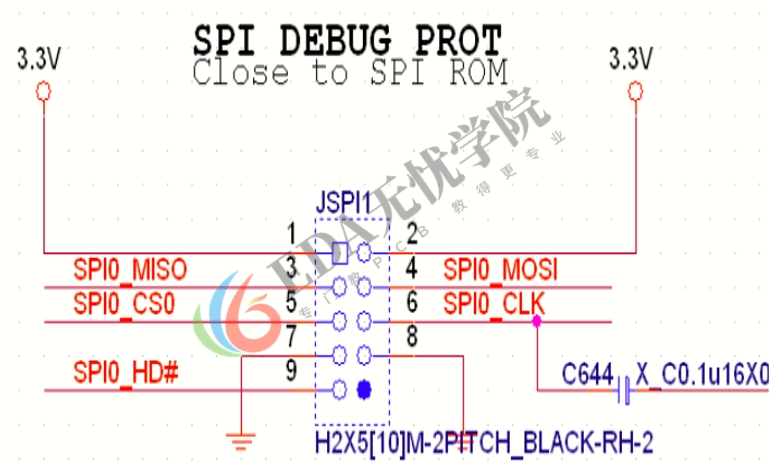

串行外围接口-SPI

管脚定义
MOSI:数据输出
MISO:数据输入
SCLK:时钟信号,由主器件产生
/SS:器件使能信号,由主器件产生


1、布局靠近SPI ROM
2、布线注意SPI同一组线走在同一层
3、SCLK注意与其他信号保持4w以上间距,换层孔必须增加回流地过孔
