CPCI总线以PCI电气规范为基础，改用2mm密度的针孔连接器，具有气密性、防腐性，进一步提高了可靠性，并增加了负载能力。它所具有高开放性、高可靠性、可热插拔（Hot Swap），使该技术得到广泛应用。由于CPCI拥有较高的带宽，它也适用于一些高速数据通信的应用。

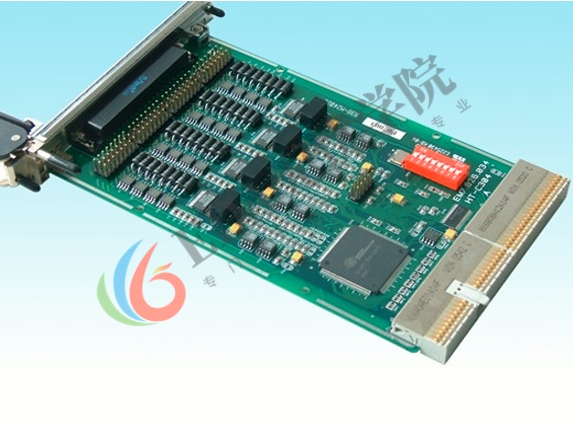

一、CPCI-3U
3U为100mmx160mm规格。PCB板为1.6±0.2mm厚。
1、J1为32位的PCI
2、J2为64位的PCI、后面板I/O或系统槽功能

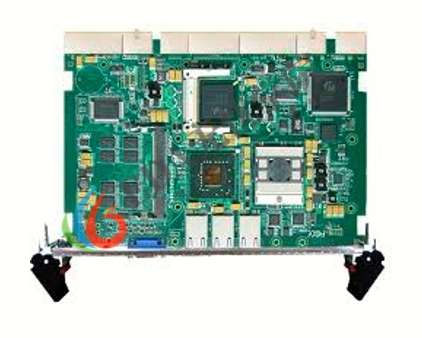

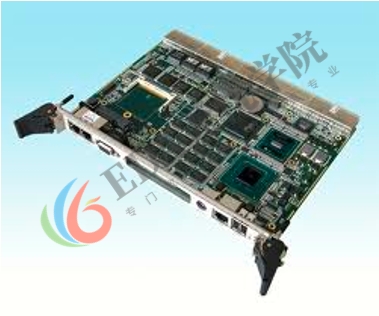

二、CPCI-6U

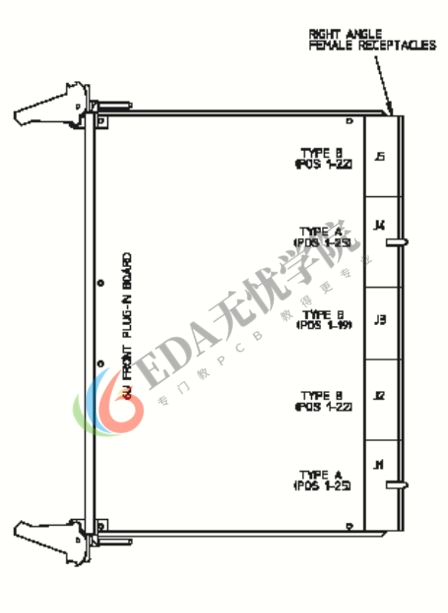

6U为233.35mmX160mm规格。图7给出了6U板卡的尺寸和连接器情况J1，J2，J3，J4和J5。
J1用作32位PCI，J2用作64位PCI、后面板I/O或系统槽功能。J3，J4和J5可用作后面板I/O。
三、CPCI接口Layout要求

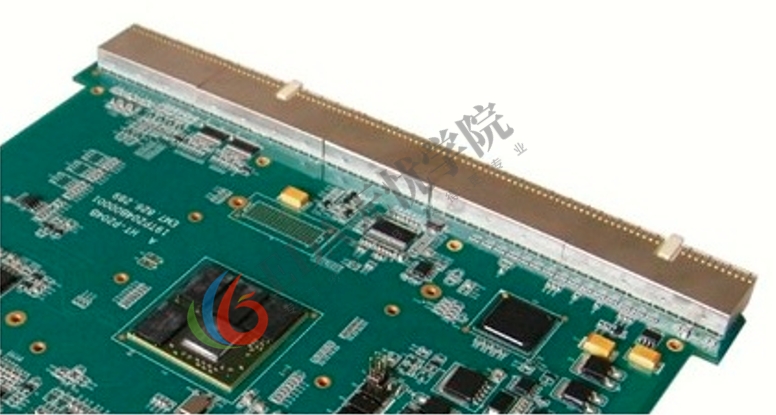

1、 CPCI 插座一般都是压接器件，布局时需注意器件离插座的间距：Top层保证3mm 以上，Bottom保证5mm以上；

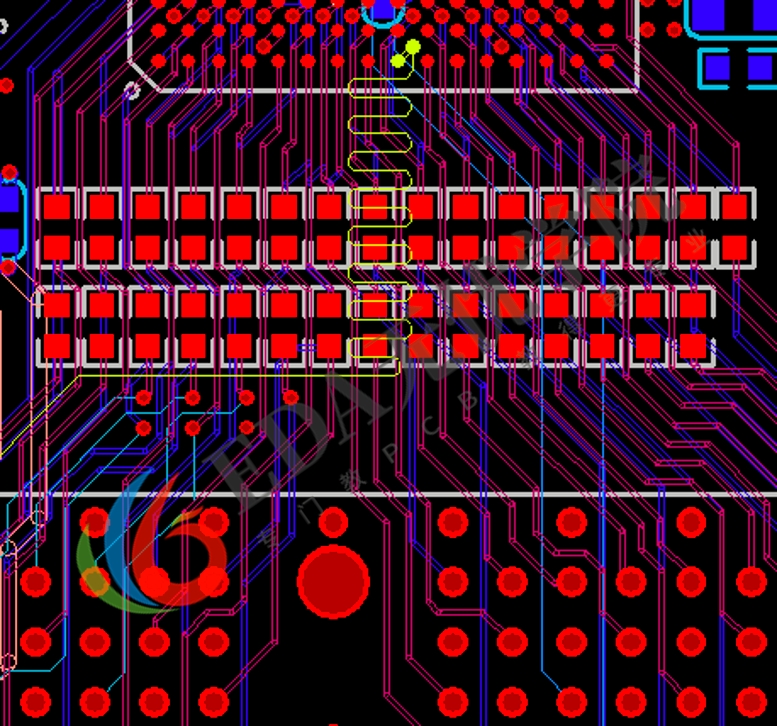

2、时钟信号控制在2450-2500mil，其他信号<=2500mil；
3、插座位置要严格按照CPCI 标准规范(3U, 6U)进行。

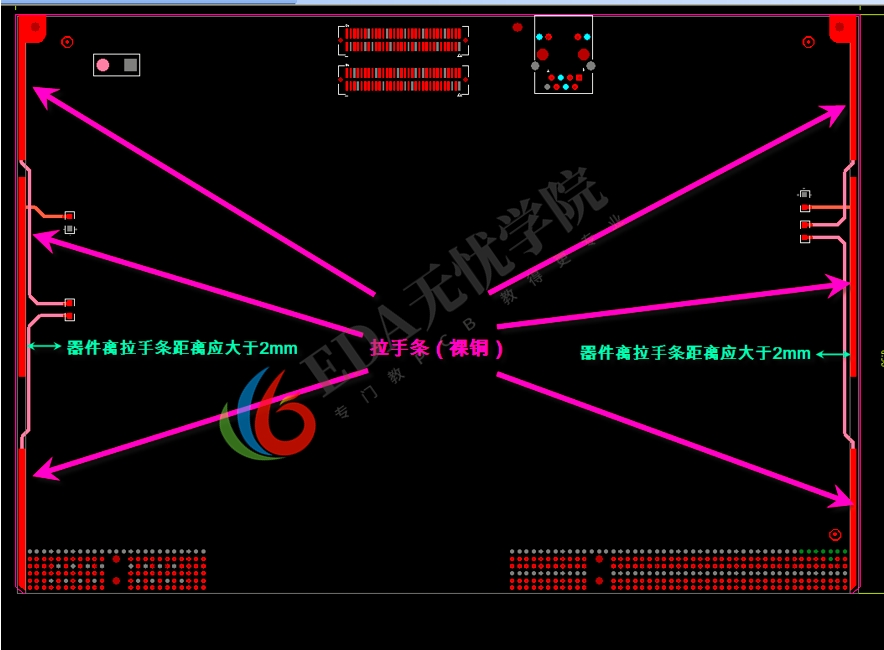

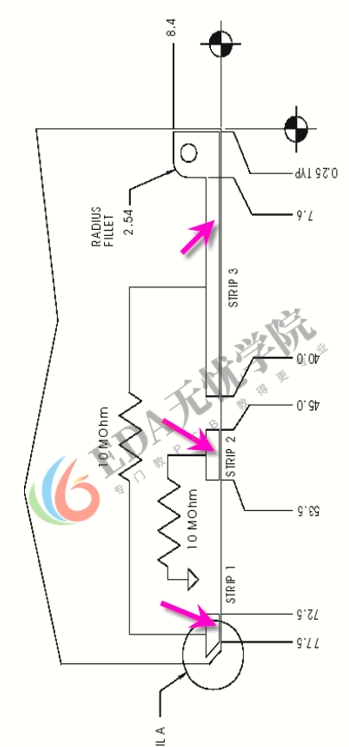

CPCI-防静电拉手条

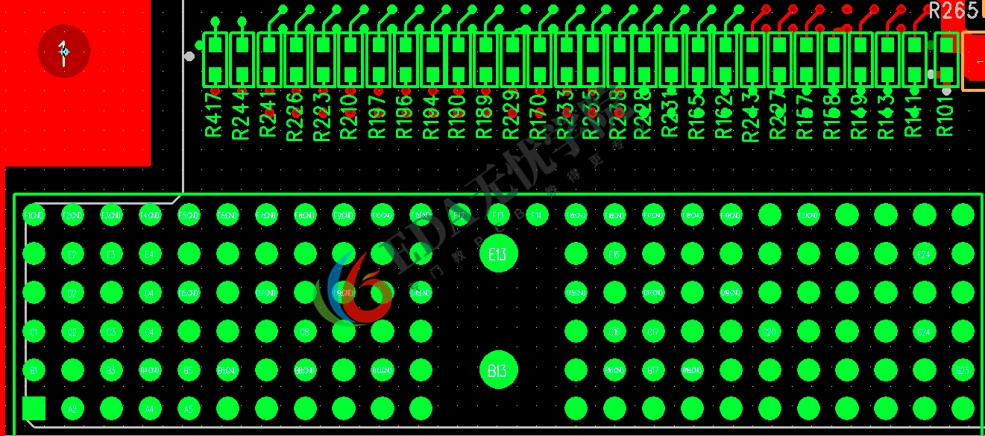

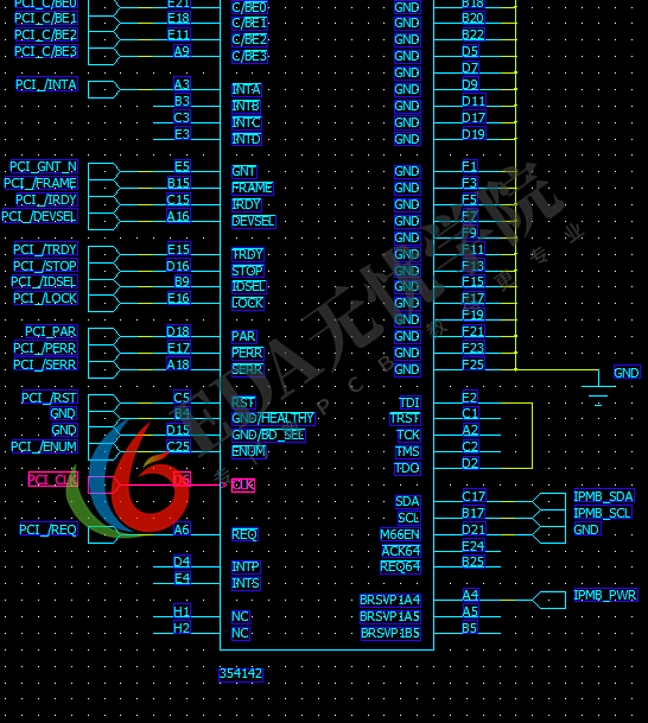

四、CPCI实例设计
