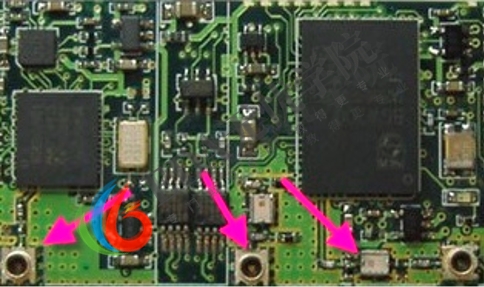

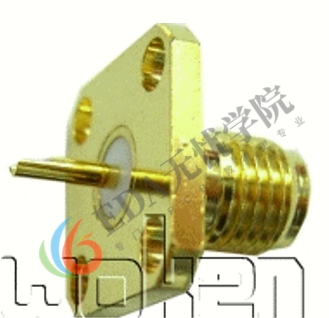

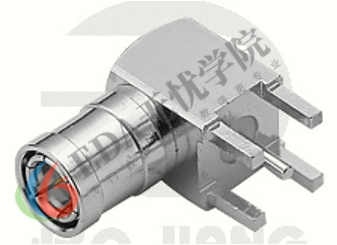

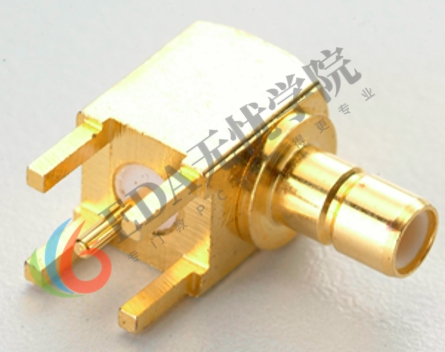

RF射频端子
一、布局要求：
1、布局尽量使RF路径的长度减到最小，并尽可能远离高功率电路和低功率电路
2、如有金属屏蔽罩，器件到屏蔽罩的距离至少保持1MM距离，屏蔽罩接地
3、按原理图中信号流向，尽量把器件按“一”字型布局
4、尽量不要将进行去耦的电感平行靠在一起，因为这将形成一个空芯变压器，并相互感应产生干扰信号
5、尽可能把高功率RF放大器（HPA）和低噪音放大器（LNA）隔离开来。（即让高功率的的RF发射电路远离低功率的接收电路）
6、电源滤波电容、电感尽量靠近电源管脚放置，使其对电源进行充分的去耦，否则高功率噪音将会辐射到整块电路板上。
二、布线要求：

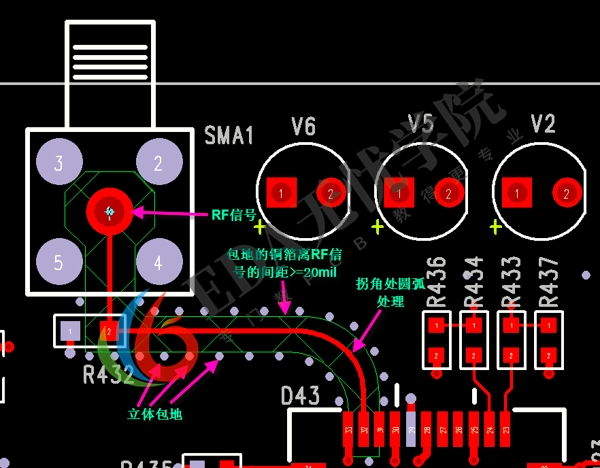

1、将射频信号要作包地处理，使其与关键线路、元器件隔离，以免RF信号耦合到芯片中，包地的线或灌铜到RF信号的间距至少大于20Mil；

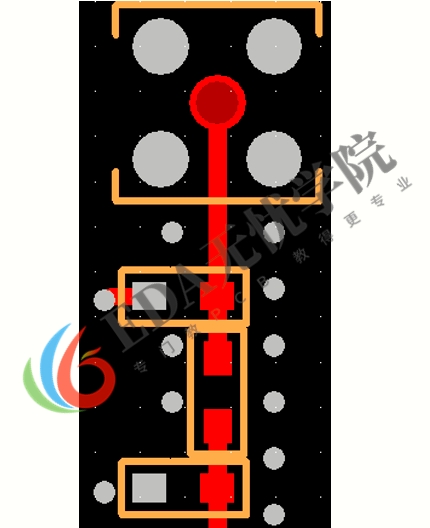

2、尽量使RF信号布线成“一”字型布线；
3、输入信号与输出信号要分开，不要有交叉，也不要使射频信号线从滤波器的输入端绕到输出端，这可能会严重损害滤波器的带通特性；

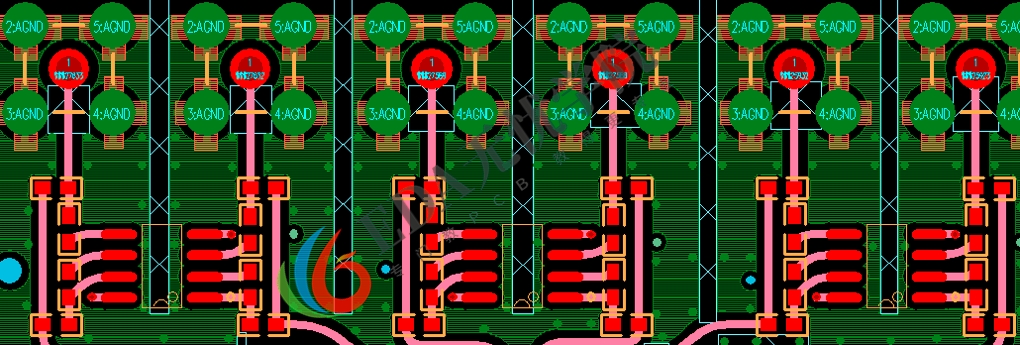

4、每个器件的GND网络的焊盘需要有单独的地过孔。

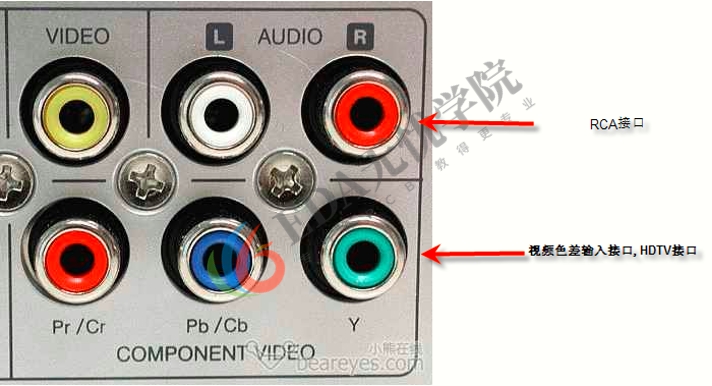

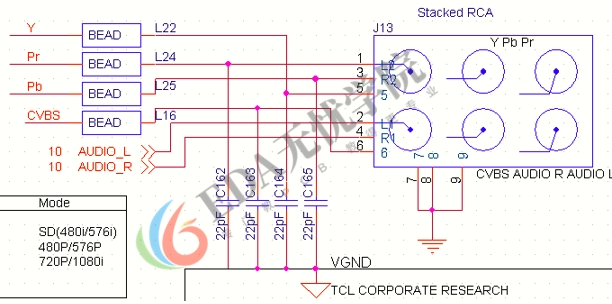

RCA(俗称莲花头)
1、既可以用在音频，又可以用在普通的视频信号；

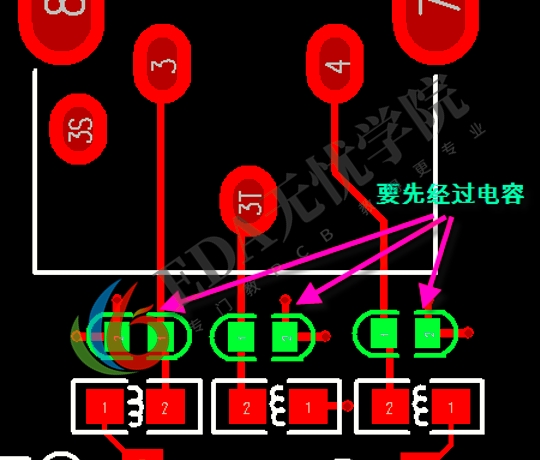

2、走线宽度加粗至10mil，每根信号线进行立体包地处理。

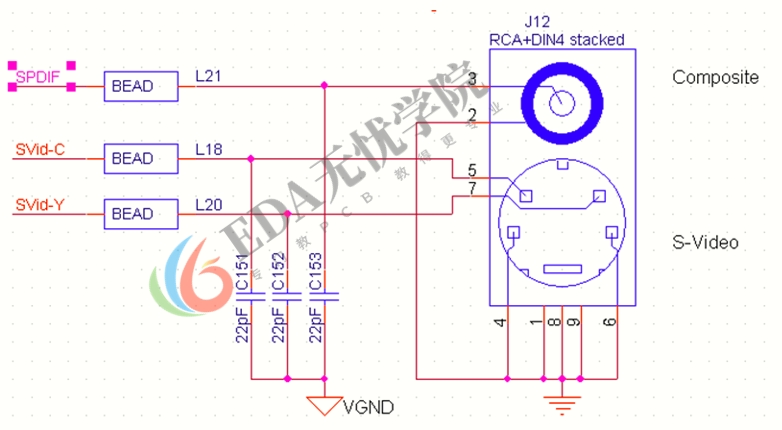

S-Video

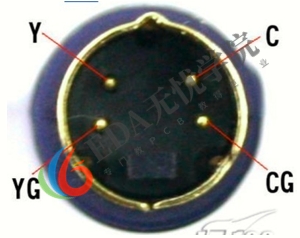

管脚定义:C、Y、YG、CG
1、SPDIF为数字音频接口

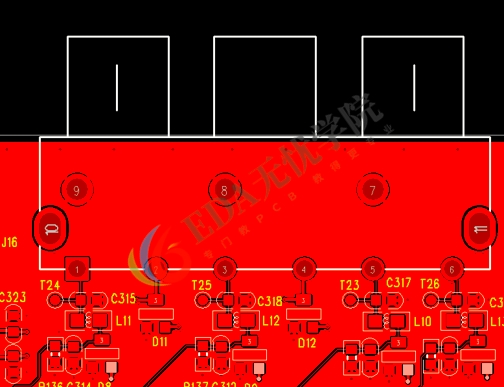

2、走线加粗至10mil.并立体包地处理

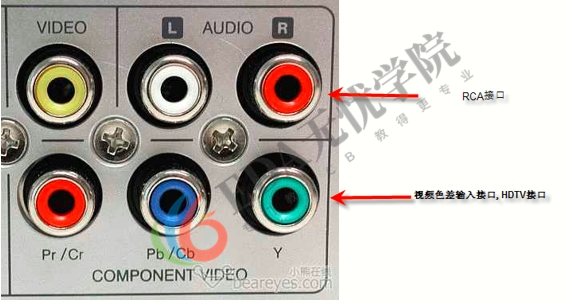

视频色差输入
管脚定义：Y 、Pr/Cr 、Pb/Cb
