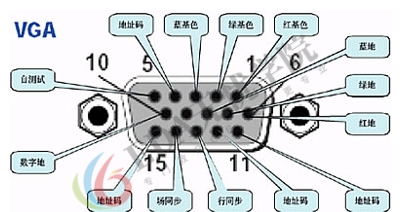

一、管脚定义
| 管脚 | 定义 |
|---|---|
| 1 | 红基色 red |
| 2 | 绿基色 green |
| 3 | 蓝基色 blue |
| 4 | 地址码 ID Bit |
| 5 | 自测试 |
| 6 | 红地 |
| 7 | 绿地 |
| 8 | 蓝地 |
| 9 | 保留 |
| 10 | 数字地 |
| 11 | 地址码 |
| 12 | 地址码 |
| 13 | 行同步 |
| 14 | 场同步 |
| 15 | 地址码 |

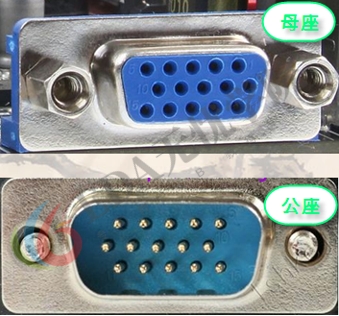

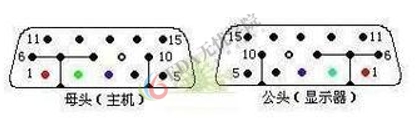

主机一端接法（母头）
1：红信号
2：绿信号
3：蓝信号
4：标识位2
5：地
6：红地
7：绿地
8：蓝地
9：空
10：同步信号地
11：标识位0
12：标识位1
13：行同步
14：场同步
15：标识位3
其中标识位0-3不一定每种显示器都有或都有四根。
1：红信号
2：绿信号
3：蓝信号
4：标识位2
5：地
6：红地
7：绿地
8：蓝地
9：空
10：同步信号地
11：标识位0
12：标识位1
13：行同步
14：场同步
15：标识位3
其中标识位0-3不一定每种显示器都有或都有四根。

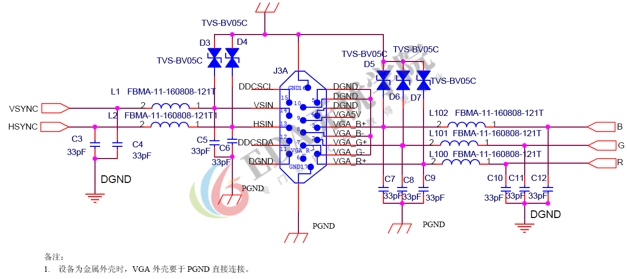

二、VGA接口Layout要求

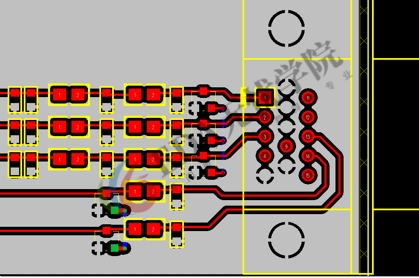

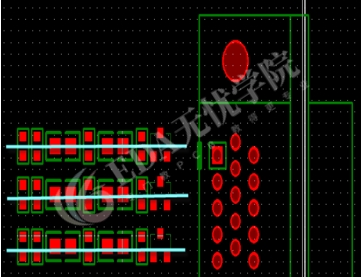

1、布局:一字形或L形
2、R、G、B、Hsync和Vsync需要加粗,做”立体包地”处理
