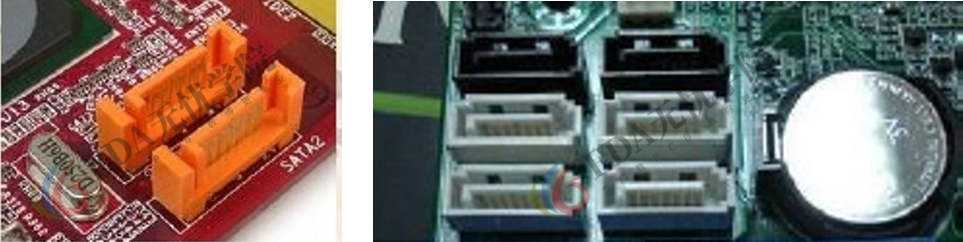

SATA发展阶段:SATA→ SATA II→SATAIII
对应的速率: 1.5Gb/s→3Gb/s→6Gb/s
优势：支持热插拔 、传输速度快、执行效率高
一、SATA接口Layout要求
1、尽量不打过孔。
2、同一组差分线的长度误差为5mil。两组差分线之间的间距保持4w,与其他信号或灌铜的间距也要保证4w。

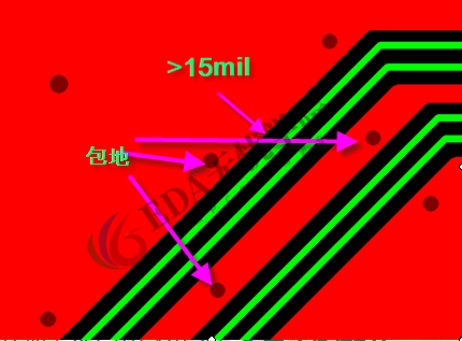

3、优先邻近GND平面走线，立体包地处理，走线远离时钟电路。

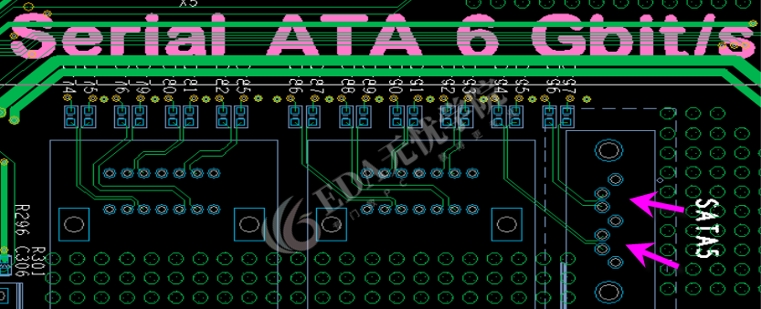

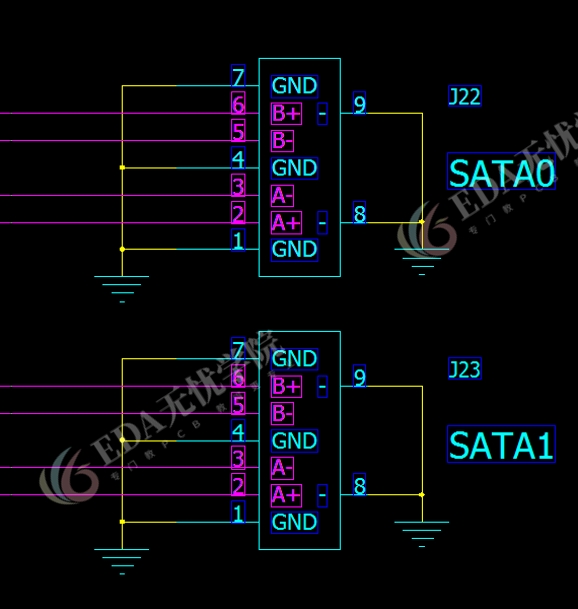

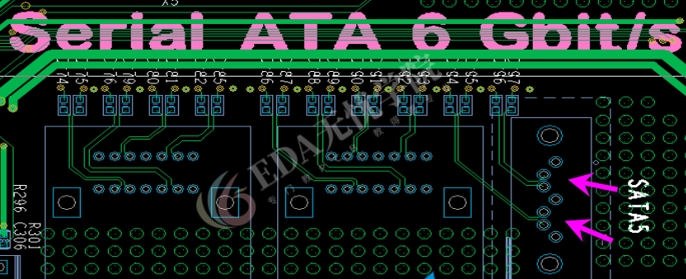

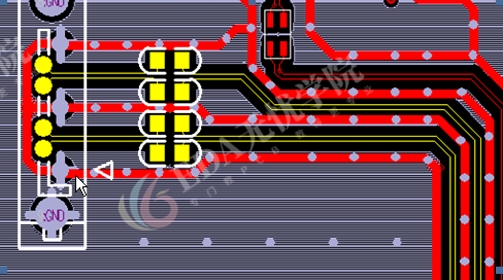

二、SATA实例设计
常用接口PCB设计-SATA
