常用接口PCB设计-TYPE-C

日期：2024-08-23 栏目：EDA经验分享浏览：次

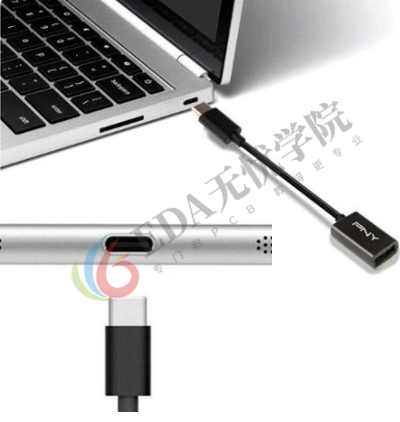

Type-C，简称USB-C，是一种通用串行总线（USB）的硬件接口规范。

与普通接口相比有以下特点：

1.最大数据传输速度达到10Gbit/秒，也是USB3.1的标准；

2.Type-C接口插座端的尺寸约为8.3mm×2.5mm纤薄设计；

3.支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔；

4.配备Type-C连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USBPD”，可以提供最大100W的电力。

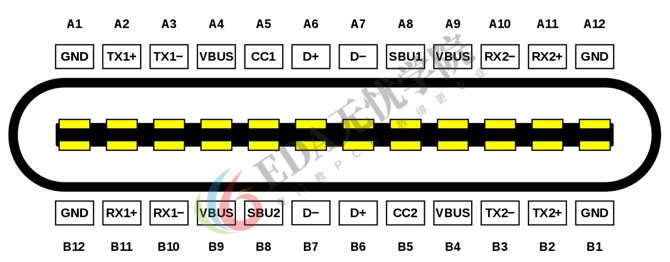

TYPE-C 母座

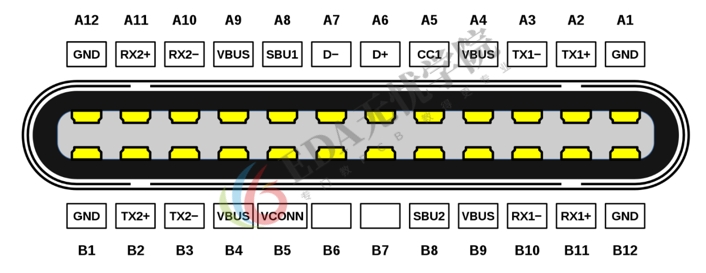

TYPE-C 公座

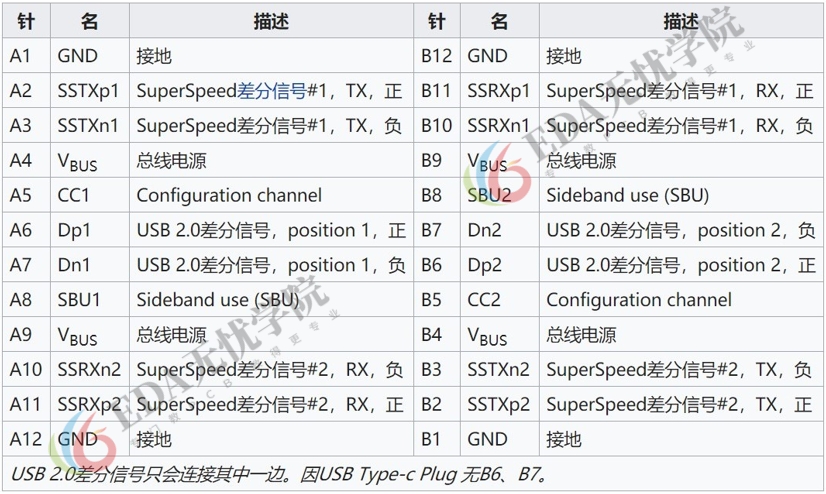

TYPE-C引脚定义

有24个引脚，两边各12个。
