常用接口PCB设计-USB

日期：2024-09-25 栏目：EDA经验分享浏览：次

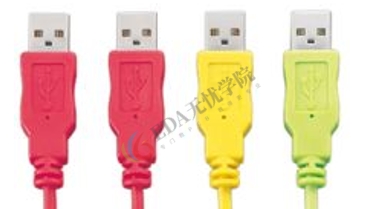

USB:用一个4针（USB3.0标准为9针）的标准插头，采用菊花链形式可以把所有的外部设备连接起来，最多可以连接 127个外部设备，并且不会损失带宽。

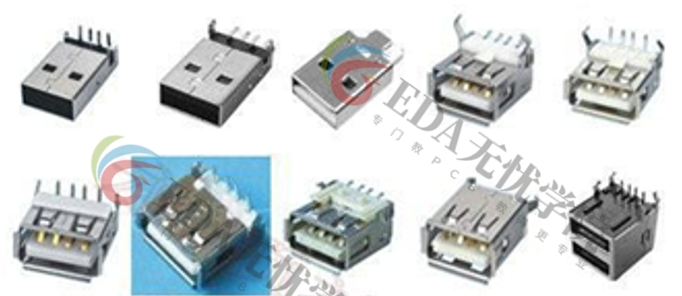

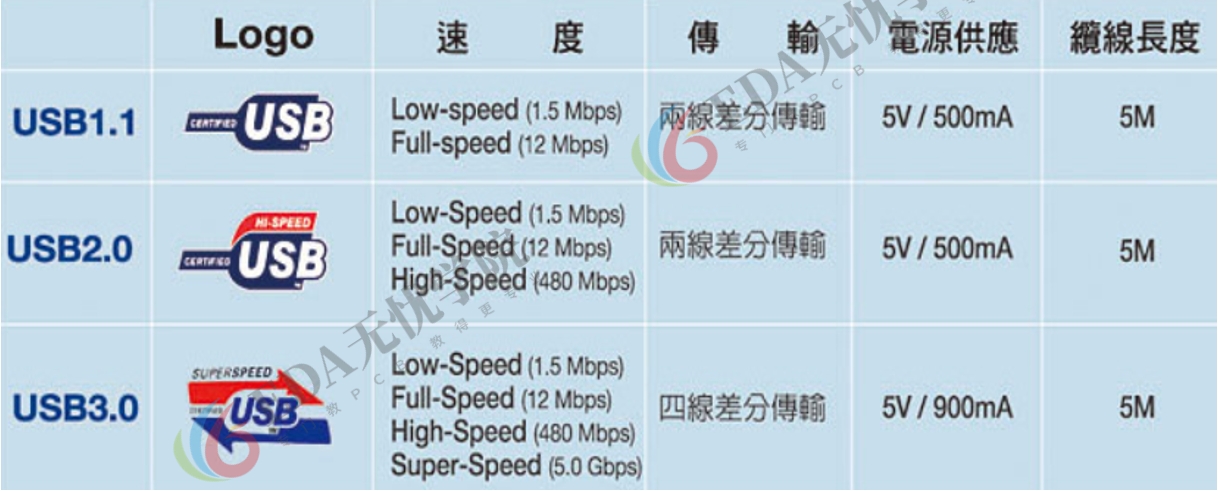

一、接口分类及管脚定义

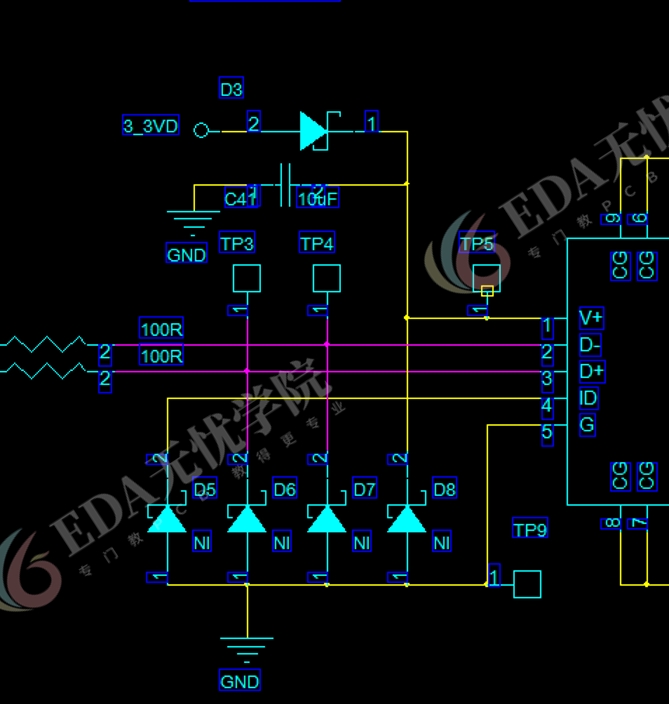

管脚定义:VCC、Data－、Data＋、GND

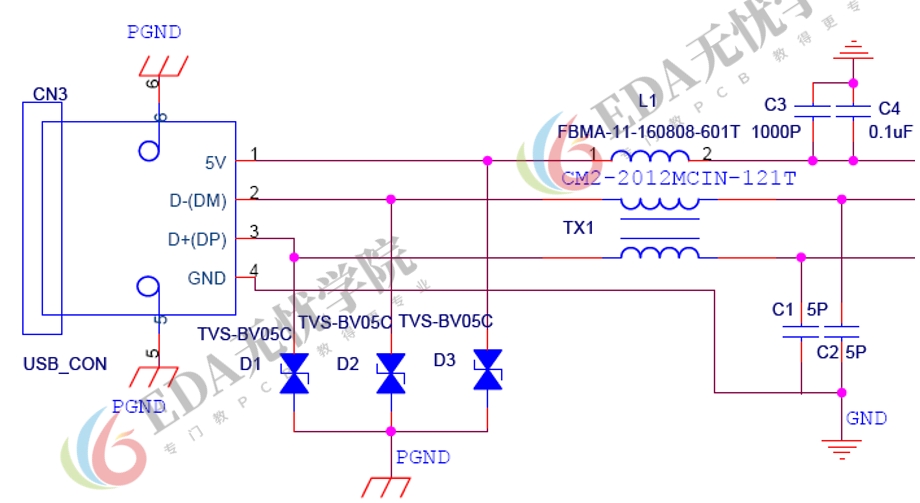

USB接口EMC设计标准电路

布局要求：

1、TVS器件必须靠近插座摆放

2、布局保证信号流经TVS后再到共模电感TX1

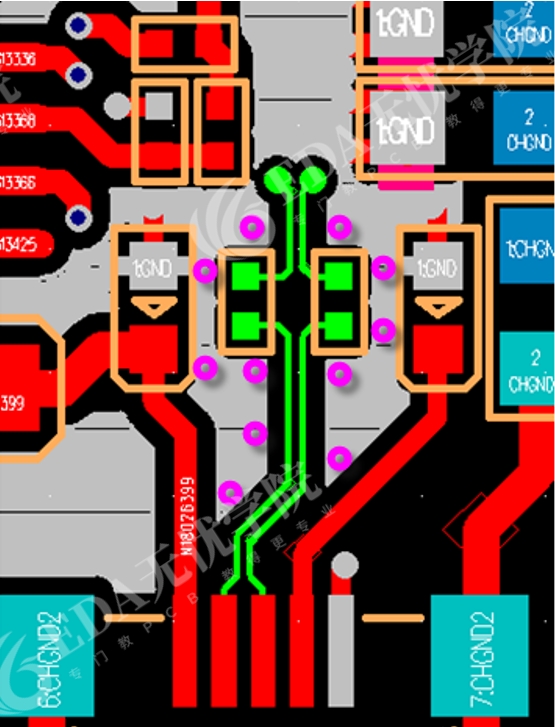

布线要求：

1、差分线要求等长，5Mil范围内。特性阻抗90 ohm

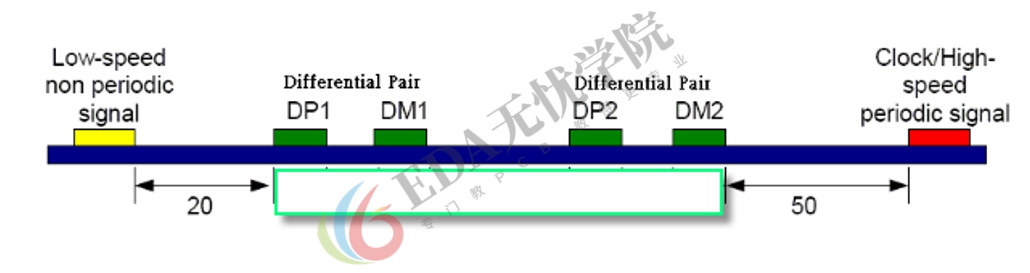

2、邻近GND层走线，离其他信号线和灌铜间距至少20Mil

3、总长度尽量控制在1800Mil

4、USB1.1&USB2.0电流大概500mA，电源管脚走线宽度至少30Mil，电源线V_BUS线加粗，USB3.0电流约为900mA,走线宽度至少50mil

5、为保证TVS能发挥作用，在PCB设计时要大面积接地
