移动元件时连接的飞线消失

在移动具有一定数量焊盘的元器件时,连接的飞线消失。

可能是存在几种问题,请检查以下内容:

使用快捷键N可以使连接飞线消失。

循环切换3种网络连线(飞线)的显示状态(通过快捷键 N):
- 隐藏(无网络连线)
- 焊盘到焊盘的连接
- 中断(路由布线到路由布线)

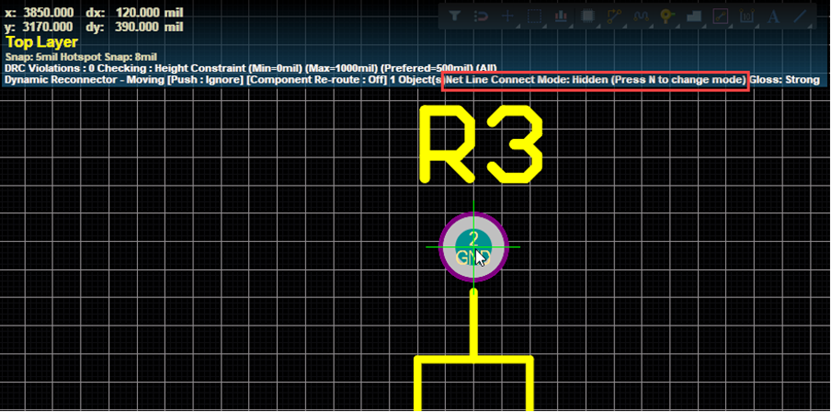

拖动元件时,按 N 循环切换这3种连接状态。您可以在平视显示栏HUD中查看当前模式。


如果所移动的元器件有大量焊盘和网络连接飞线,可参考下面步骤调整:

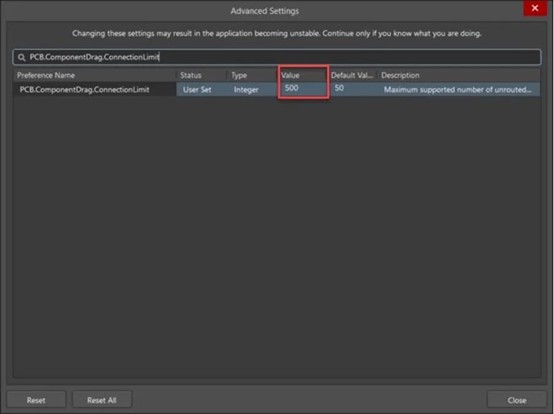

Preferences(右上角的齿轮图标)► System ► General ► Advanced button►搜索 PCB.ComponentDrag.ConnectionLimit  ►将值增加到500。


要在使用 编辑►移动►元件(Edit ► Move ► Component)命令时使网络飞线随元件一起移动,就像在PCB编辑器中单击并拖动元件时一样,"Comp Drag"必须设置为"None"。请查看Preferences  ► PCB Editor ► General ► Other (section)  ► Comp Drag ,设置为"None"。无论哪种方式,完成后,它们都会显示在元件上。

如果元器件焊盘上已完成路由布线,那么:
- None设置:拖动时将显示连接飞线,但track不会移动。
- Connected Tracks 设置:track将随元件一起移动。
