Allegro输出结构文件

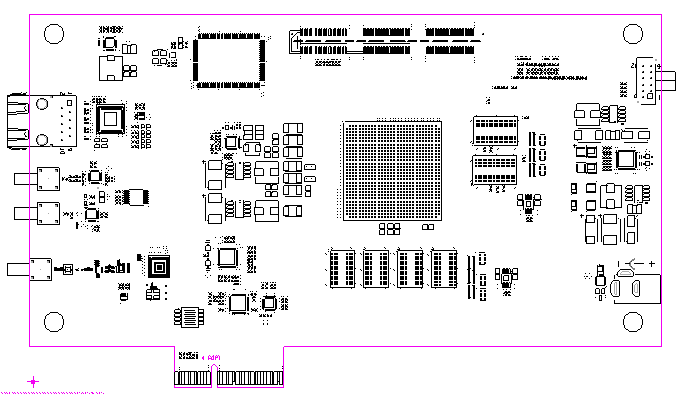

导出结构文件之前需要在PCB界面显示我们所要导出的内容，如果要导出顶层的结构图，只需要开启顶层器件相关的颜色（器件焊盘，丝印框，板框）即可，如图所示。

 顶层结构图相关的颜色开启后，直接导出dxf即可。

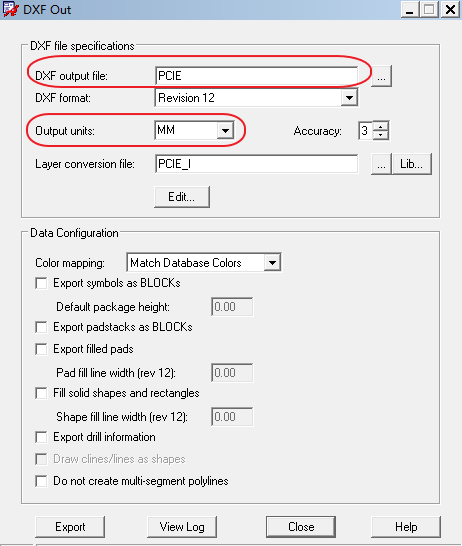

（1） 执行菜单命令“File”→“Expor”→“DXF”，弹出如图所示的对话框。在DXF output file文本框中输入要导出的DXF文件名，在Output units下拉列表中将输出单位选为mm，其他参数默认即可。

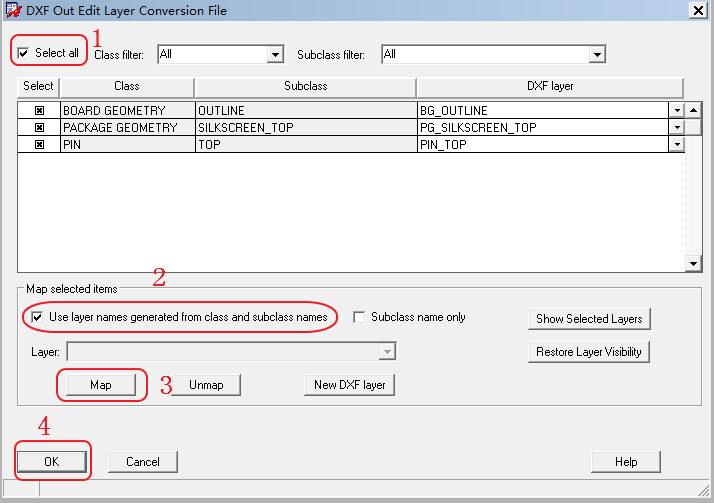

（2）单击Edit按钮，打开DXF输出层叠编辑窗口，如图所示，此处出现的层与当前PCB界面打开的层一致。直接点击select all，将该处的层全部选中。然后勾选Use layer names generated from class and subclass names复选框，单击Map按钮，然后单击ok。

 （3）在图1中单击EXport按钮，即可输出DXF结构图。
