Allegro输出IPC网表

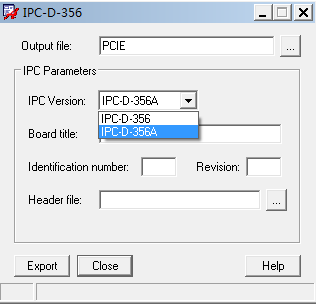

执行菜单命令“File”→“Export”→“IPC356”,弹出IPC-D-356对话框。IPC Version后的下拉列表框中选择IPC-D-356A,单机EXport按钮即可输出对应的IPC网表文件,如图所示。输出的文件会自动保存在PCB所在目录下,命名格式一般为***.IPC,前缀是PCB的板名。IPC网表主要用来检查整板有无开短路。
