Allegro的Fanout处理

对于多层板来说，大部分的线和电源地都是用内层来实现连接的，那么在开始做PCB上的长线前需要先做Fanout，Fanout是将表贴器件的引脚引出一小段线加入过孔使得信号线可以通过内层走线来完成。Fanout是进行自动或手动走线的必然步骤。好的Fanout可让自动或手动走线变得容易。下面来看几种典型的Fanout。
对BGA封装的器件Fanout，最好成十字形通道并且中间十字通道上不能有过孔，所有的过孔都放置在临近的4个焊盘的正中间。

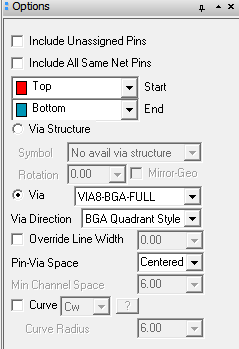

执行菜单命令“Route”→“Create Fanout”命令，弹出的Option选项设置如下。其中对Via Direction中可以选中打孔的方向，采用BGA封装的话就选择BGA Quadrant Style，如图所示。

（1）Include Unassigned Pins：表示在Fanout时，包含没有网络的引脚。
（2）Include All Same net Pins：表示所有相同的网络的引脚。
（3）Via Structure：过孔结构，可通过手动操作，建立“种子”结构过孔，选择“Route”→“Via Structure”命令创建。这种方法多用在盲埋孔的设计中。
（4）Via：当前Fanout可选的过孔。
（5）Via Direction：过孔Fanout的方式
（6）Override Line Width：从Pin到Fanout过孔的一段线可用当前线替代原来约束的值。
（7）Pin-Via Space：Pin到Via的距离。对于BGA器件，选择Centered。

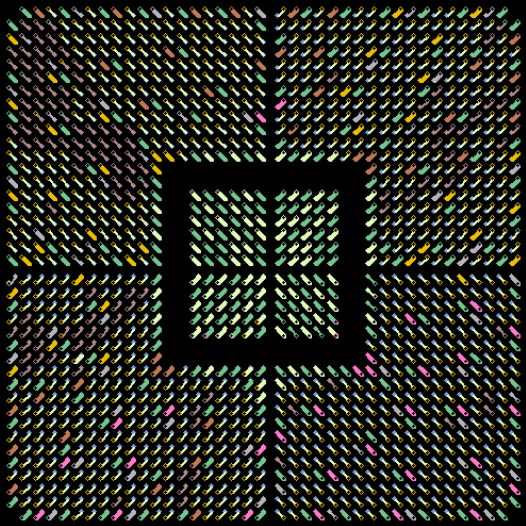

Option面板参数设置好后，在PCB上选择要做Fanout的器件，指令结束后BGA所有信号连接的引脚就都做好Fanout了，如图所示。如果需要手动的局部Fanout，在执行这个命令时，在Find面板中只选择Pin，可进行部分引脚的Fanout。这是一个不错的功能，可灵活适用所有器件的Fanout。
