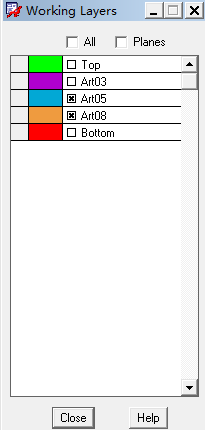

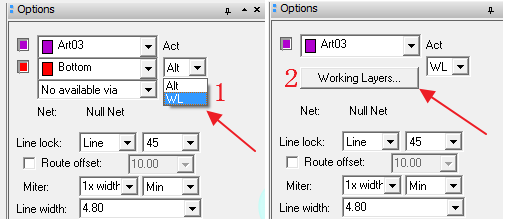

Allegro设计HDI时高效率打孔换层 日期:2019-11-07 栏目:Cadence Allegro论坛 浏览:次 在走线命令状态下,option栏的Alt项选择WL,然后点击working layers如图所示。 在Working Layers窗口中,可以勾选一个或者多个层,如图所示。表示从当前层(Act所对应的层)打孔换层只能换到图中所勾选的层。 选择之后点击Close,再次执行走线命令双击打孔时,会在当前鼠标停留的地方跳出如图所示的窗口,供设计者选择想要打孔走线换到的层。选择完之后该窗口会消失。 Working Layers的熟练应用对于HDI的设计会大大的提高设计效率。 上一篇:Allegro Add Connect指令选项卡详解 下一篇: Allegro Add Connect右键菜单常用命令详解 内容版权声明:除非注明,否则皆为本站原创文章。 转载注明出处:http://www.dodopcb.com/ziyuan/Allegrojiqiao/125.html 相关推荐 2019-11-091Allegro AV inline的设置 2019-11-092Allegro铜皮避让线的形状设置 2019-11-093Allegro光标显示设置 2019-11-094Allegro自动保存设置 2019-11-095Allegro输出结构文件
