我们传统的电话机，没有接电源线，只外接了一根电话线，但是黑白屏一样能正常显示，蜂鸣器的叫声两里开外都能听的见，通话质量也是杠杠的。这些所有需要供电才能正常工作的特征，在没有接电源线的前提下，是怎么做到的？难道电源是从电话线进来的？不错，你猜对了！这就是我们传说中的POE电源。
所以，我们在进行某种产品的layout设计时，如果你找不到供电入口，可以去网口那里瞧瞧，说不定有不一样的地方。
POE电源没有什么特别神秘的地方，只是一种供电方式，跟其他电源的处理一样，理清电源流向也不会有太大的难度，下面我们来简单介绍下。
1.POE电源的定义：
POE（power OVer Ethernet）也被称为基于局域网的供电系统（POL，Power over LAN）或有源以太网，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。
2.POE电源的运用场合：

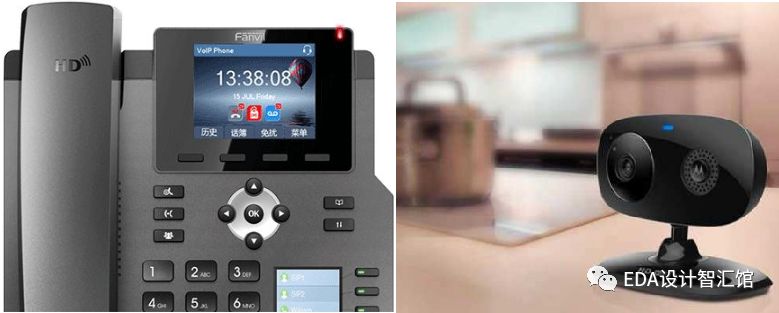

POE的主要运用：在先用的以太网Cat5布线基础架构不做任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度的降低成本。
3.POE电源架构

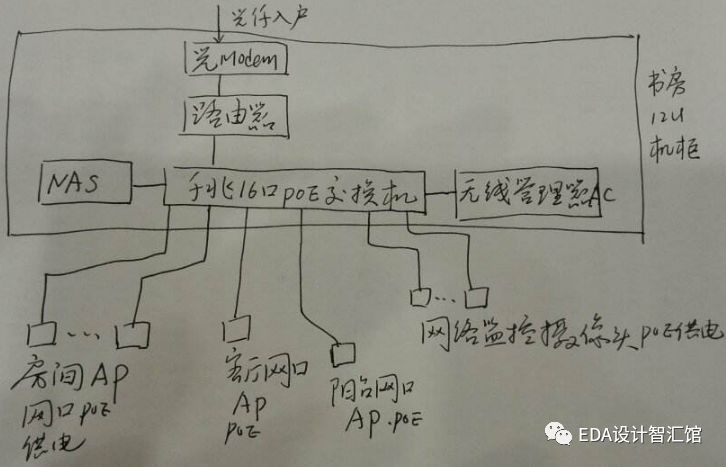

POE架构：一个典型的以太网供电系统，在配线柜里保留以太网交换机设备，用一个带电源供电集线器给局域网的双绞线提供电源。在双绞线的末端，该电源用来驱动电话、无线接入点、相机和其他设备。为避免断电，可以选用一个UPS。
4.POE电源的特点：
POE特点：大部分情况下，POE的供电端输出端口在非屏蔽的双绞线上输出44~57V的直流电压，标准电压48V，350~400mA的直流电流。

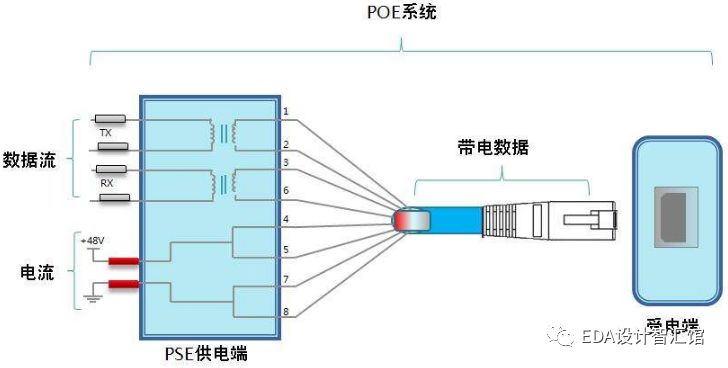

Poe电源由网口差分线载流进来，从网络变压器前端输出到变压器上进行电压转换成单板上能用的电源（12V），再通过DCDC转成其他的电源，比如5V，3.3V，1.8V，2.5V...
5.POE电源的设计要求：
1.电源由差分线载流，进到板内。网络变压器初级的差分线无需控制阻抗，需加粗走线，一般会在12mil以上。
2.由于POE电源标准电压是48V，属于高压，布局时远离非本身模块，特别是时钟，晶体，模拟部分等敏感部分等。
3.POE电源电压高，但是电流比较小，350~400mA的直流电流，走线加粗到20mil即可，考虑到高压的安全间距，内层线离孔、焊盘、铜皮、等1mm以上，表层2mm。
4.一些复杂的poe电路会有一系列的滤波，保护，静电防护等电路，需理清电源流向。
