PCB Layout工程师迫切需要一个工具，可以理解我们的设计意图，能够帮助我们在设计前期进行全局的布线规划，这样的规划能够被继承，同时方便传递给其他设计工程师或者协助自己设计的工程师。下面来跟大家分享一下GRE布线规划的一些操作。

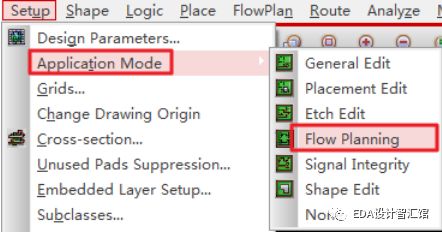

要启动GRE，首先必须选择正确的功能模块，然后在Allegro的界面中选择Setup--Application Mode--Flow Planning命令，如下图所示。
或者直接点击IFP快捷图标，如下图所示。

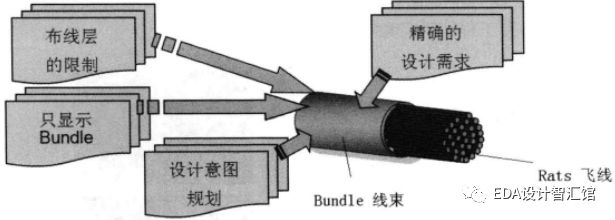

GRE处理的基本元素就是Bundle，需要软件能合理快捷地创建Bundle，方便编辑管理Bundle。Bundle的基本理解如下图所示。作为设计基本元素Rats飞线的集合，可以基于Bundle直接进行布线规划，设置规则。
创建Bundle的方法很多，比较常用的是自动创建、手工创建和通过规则管理器创建。
1.自动创建Bundle
首选正确定义Auto Bundle的设置，（由于篇幅关系，关于Bundle的设置可登陆EDA设计智汇馆的论坛查看www.dodopcb.com。）然后右键选择Auto Bundel All，如下图所示。

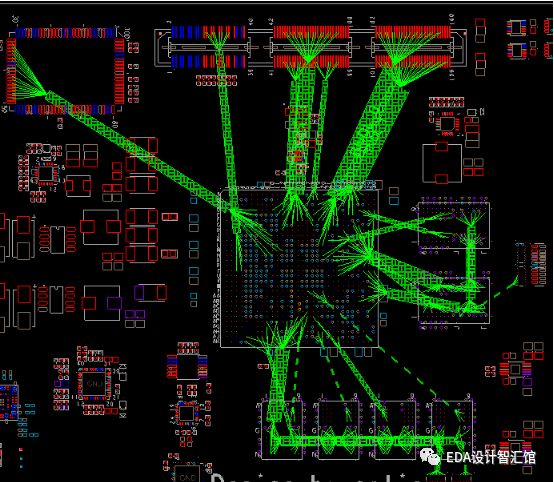

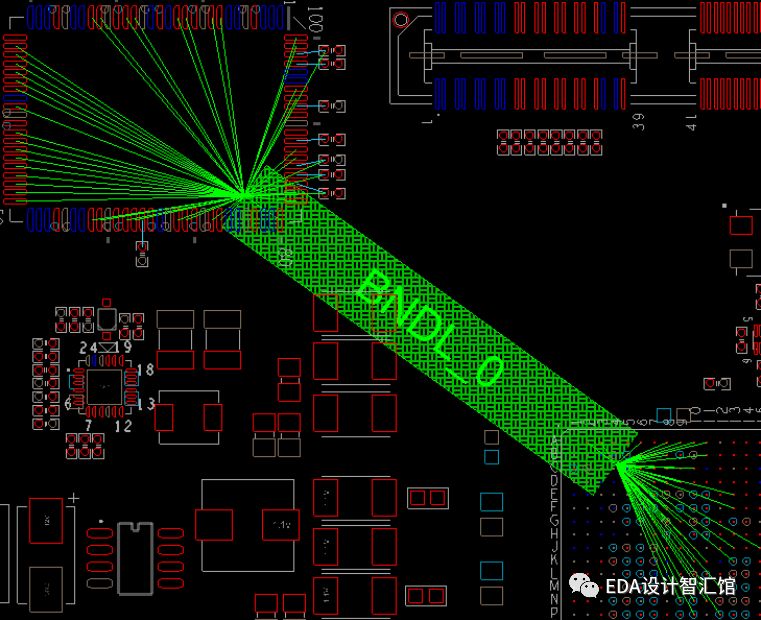

GRE就可以按照之前的设置在整板范围内创建Bundle，如下图所示。
软件是主要依据布线的方便性为原则的。高速要求不是很多的板子，Auto Bundle可以提高创建的效率。而高速要求比较高的板子，也可以考虑自动创建为辅助，然后手工检查编辑。
2.手工创建Bundle

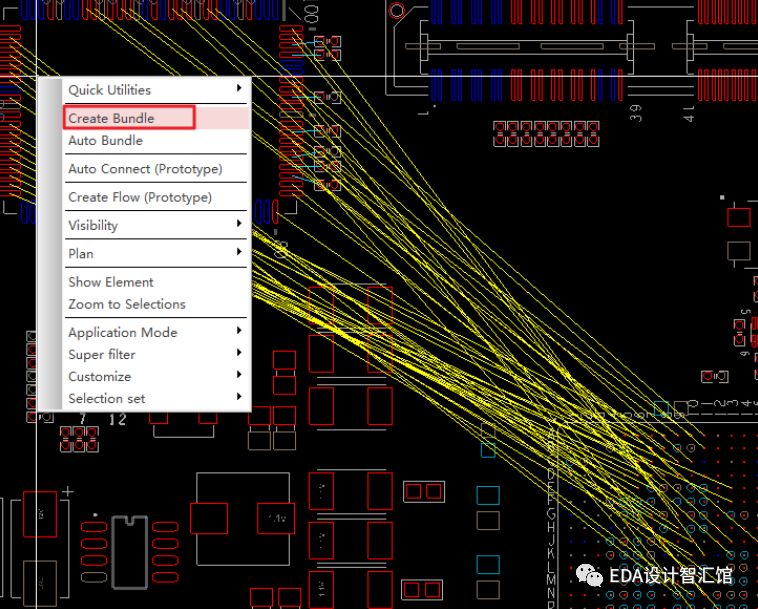

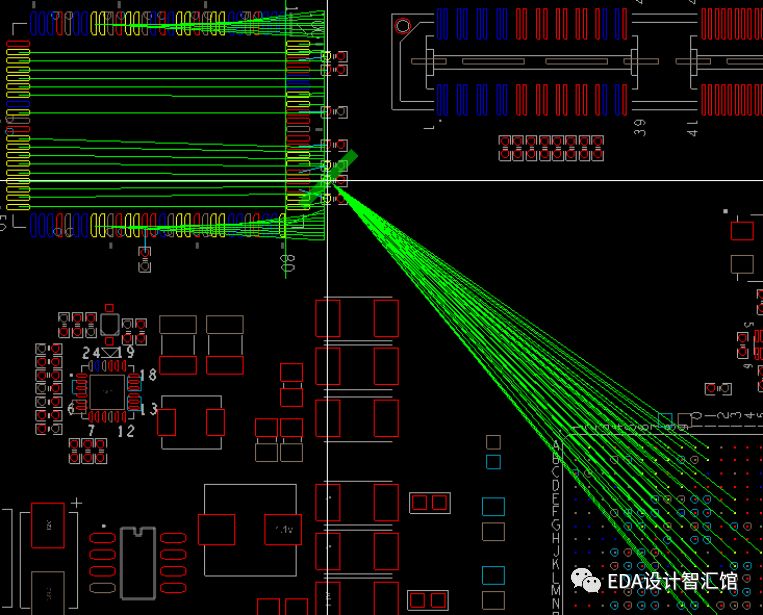

手工创建Bundle的方法如下图所示，鼠标框选目标网络后，右键选择Create Bundle即可。
3.通过规则管理器

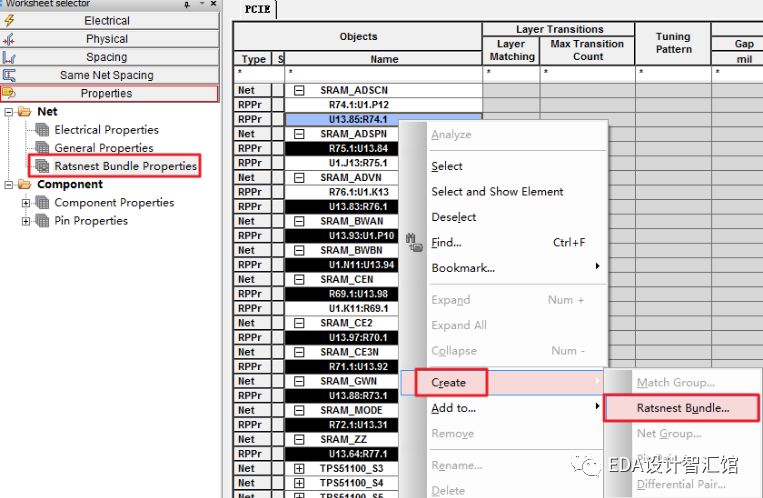

该方式是最实用的方式，在自动创建的快捷和手工创建的准确中选择一个折中平衡点，具体的操作方式如下图
4.Bundle的编辑、拆分、删除
选中飞线或者Bundle，（飞线的属性是Ratsnests，Bundle的属性是Groups）右键菜单命令：
Edit Bundle：可以把Bundle之外的飞线加入进来。
Split Bundle：可以把Bundle分成两部分。
Delete Bundle：删除Bundle，变回飞线的方式。
5.Flow的规划
Flow是Bundle的图形表现方式，Bundle的大小决定了Flow的粗细，也可以定义Flow的走线路径，包括层和层之间的转换等。
5.1 定义Flow的走线路径

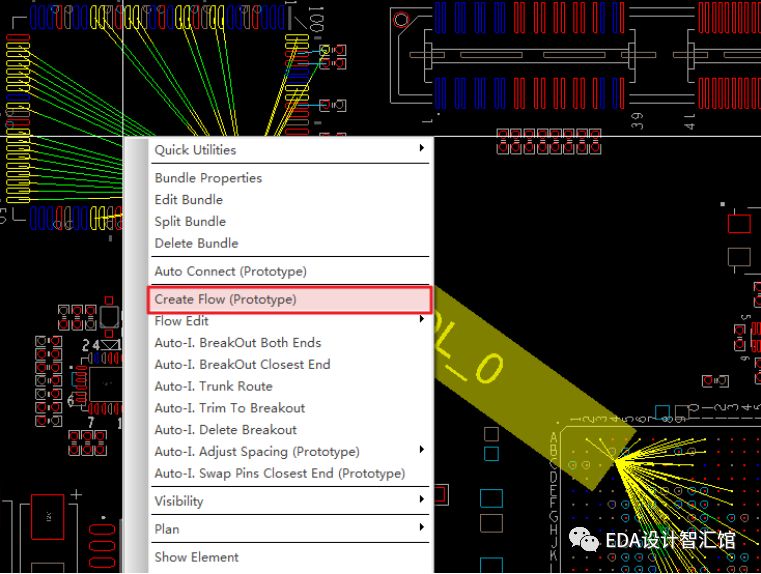

在IFP模式下，选中Bundle，右键选择Create Flow，如下图所示。
执行完Create Flow命令后，就可以规划该电路模块的走线路径了，如下图所示。

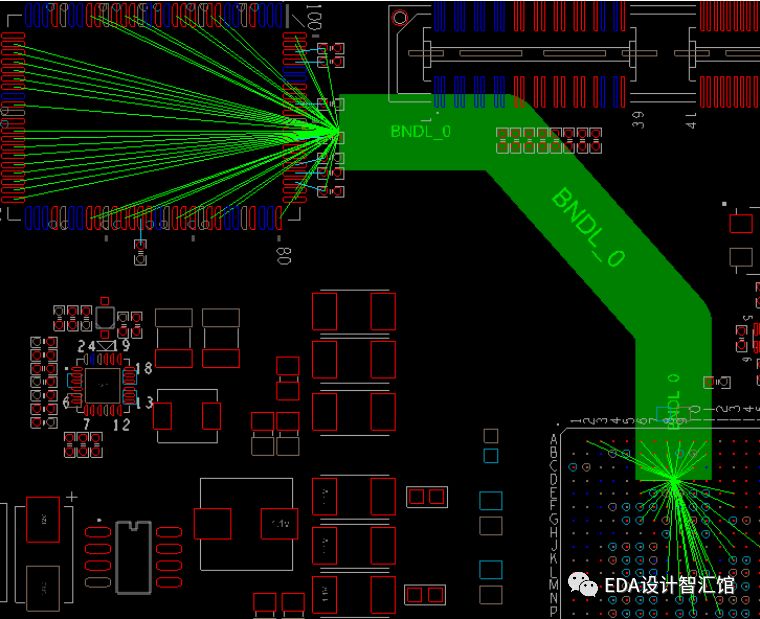

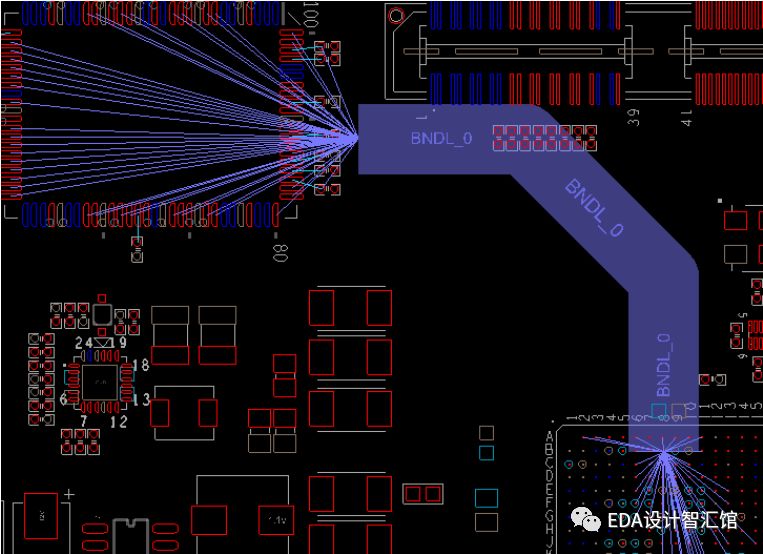

Flow的操作，就如图ETCH的操作一样，你走线怎么走，Flow就怎么走，规划好的路径如下图所示。
5.2 定义Bundle的走线层
选择Bundle，在右键菜单中选择Bundle Properties，如下图所示。
假如将这个模块的走线规划到第三层，在Bundle Layer中勾选第三层即可，如下图所示。
这时Flow的颜色会跟我们规划的走线层颜色一致，如下图所示。

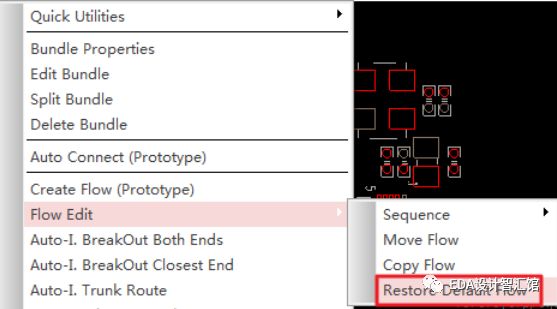

Flow的操作，如图ETCH的操作一样，可以move、delete、slide、vertex，加过孔等，所有的操作，都可以从右键菜单中找到，由于篇幅关系，同学们可以下去自行研究。如果觉得Flow规划的比较乱，想回到最初的Bundle的形状，可以选择Restore Default Flow命令，取消所有的规划，回到Bundle的最初形态。
对于规划Flow，相关的操作指令和方法非常容易掌握，用起来也非常方便，最关键的部分则是设计工程师对布线的掌控能力，也就是常说的布线经验。在布线规划方面，可以仔细考虑把哪些线做成一个Bundle进行布线规划，尽量考虑细致，避免把太多的Rats组成一个Bundle，如64位数据总线，布线拓扑及方向一致，就把64位Rats飞线一起组成Bundle，给这个Bundle分配两次以上的布线层，试图让软件自己去计算，智能的分配哪一些走线在哪一层。正确的方式是根据芯片BGA的引脚分布，以自己的布线经验，确定哪些线可以在同一层进行布线，然后把这些线做成一个Bundle。
