那些年我们遇到的PCB布局问题

 在导入设计数据后,就要开始PCB布局设计。

 布局的好坏往往决定着单板的成败。

   那些年我们遇到的布局问题有哪些呢?

  1. 布局好了,发现没有空间打过孔?

  2. 多出来的滤波电容放在BGA周围,划分电源时交叉了,好痛苦?

  3. 总是不好连线,总会出现交叉,又要再调整一次布局。

    吉迷哥认为,掌握必要的布局思路非常重要。吉迷哥精心整理了常用的5种布局思路:

   第一,快速模块化

Ø模块化是高速PCB布局常用的一种方法,根据原理图把一个个小功能模块布好后再往板内整体布局

Ø确定的模块可以优先做,比如DDR、电源模块等,或者复用其他单板上的模块

Ø模块尽量做成规则的形状,比如正方形或者长方(有利于布局,也有利于后期调整,甚至改版设计的调整)

Ø模块当做一个整体来考虑,理清其输入输出

Ø对模块大小有一个整体的把握,要充分利用模块间的空间

Ø分清主次,需要特殊处理的地方要提前考虑

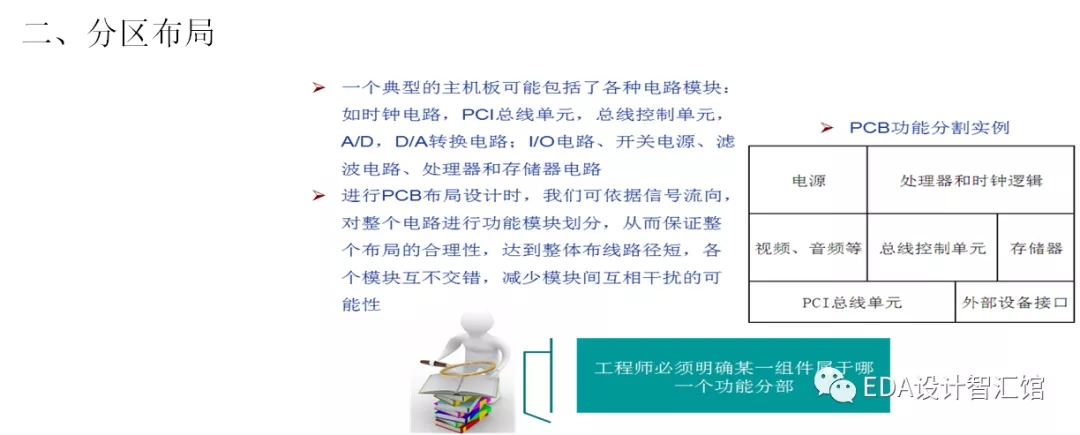

第二,分区布局

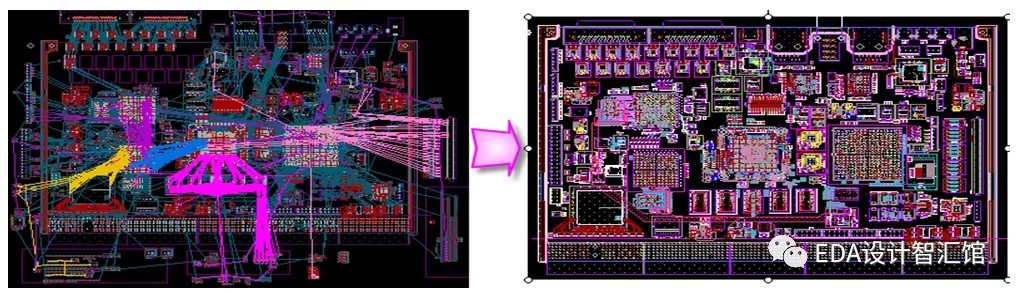

第三,整体预布局

重点:我们需要对单板有个整体的把握,找个方向

       整体预布可以不受板框大小限制,可以忽略DRC等。做完模块后就应该对各个模块有总体的了解,预布局调整过程中不用看原理图应该知道哪一块是属于电源的,哪里一块是DDR的,哪一块是接口的.

第四,模块化布局

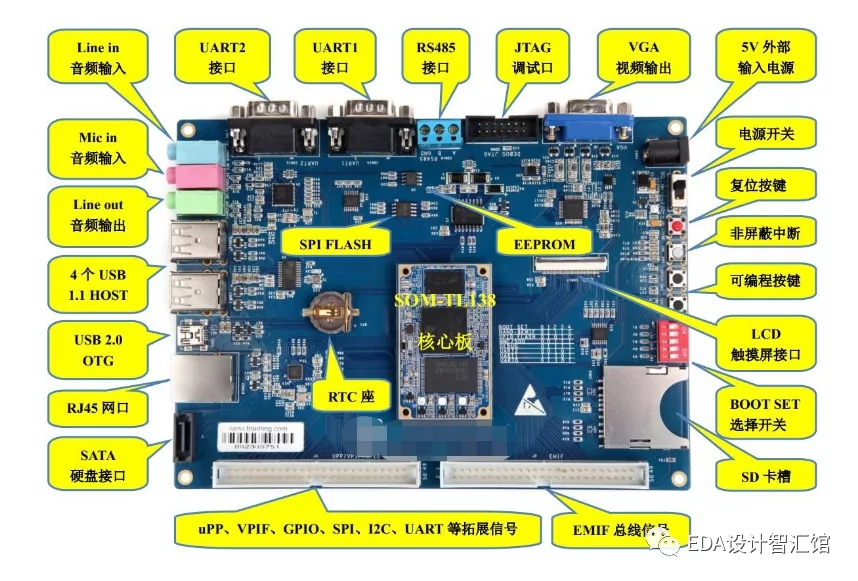

吉迷哥认为,无论多么复杂的电路,都是由各种电路模块组合而成。

1.电源

      电源是否稳定可靠是产品设计成功的关键因素之一。

      首先应理清整板的电源流向,电源输入插座通常应设置在板的角落。

      接下来,对各开关电源转换模块进行预布局工作。

            Ø需要理清:

       输入,输出,地,采样或反馈。

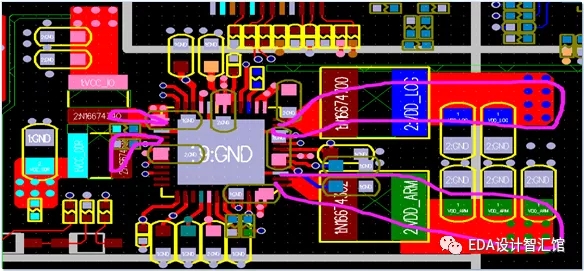

Ø开关电源预布

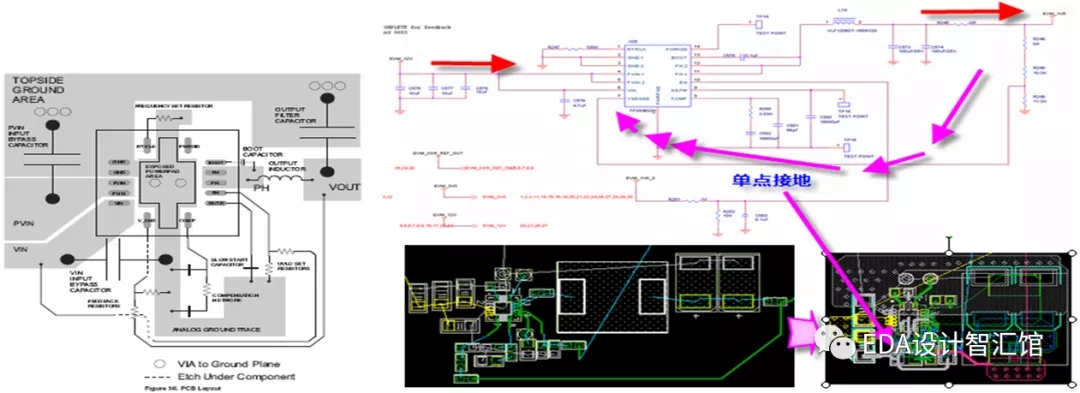

先按照datasheet推荐或原理图进行预布,

然后再根据具体情况压缩空间。

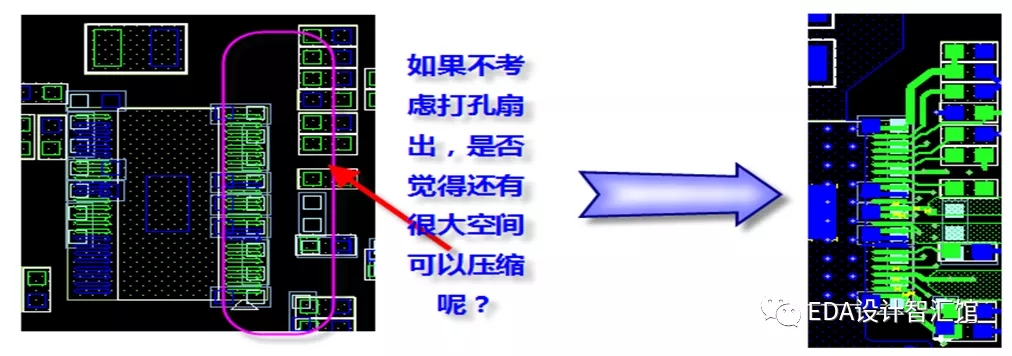

提前Fanout规划布线通道

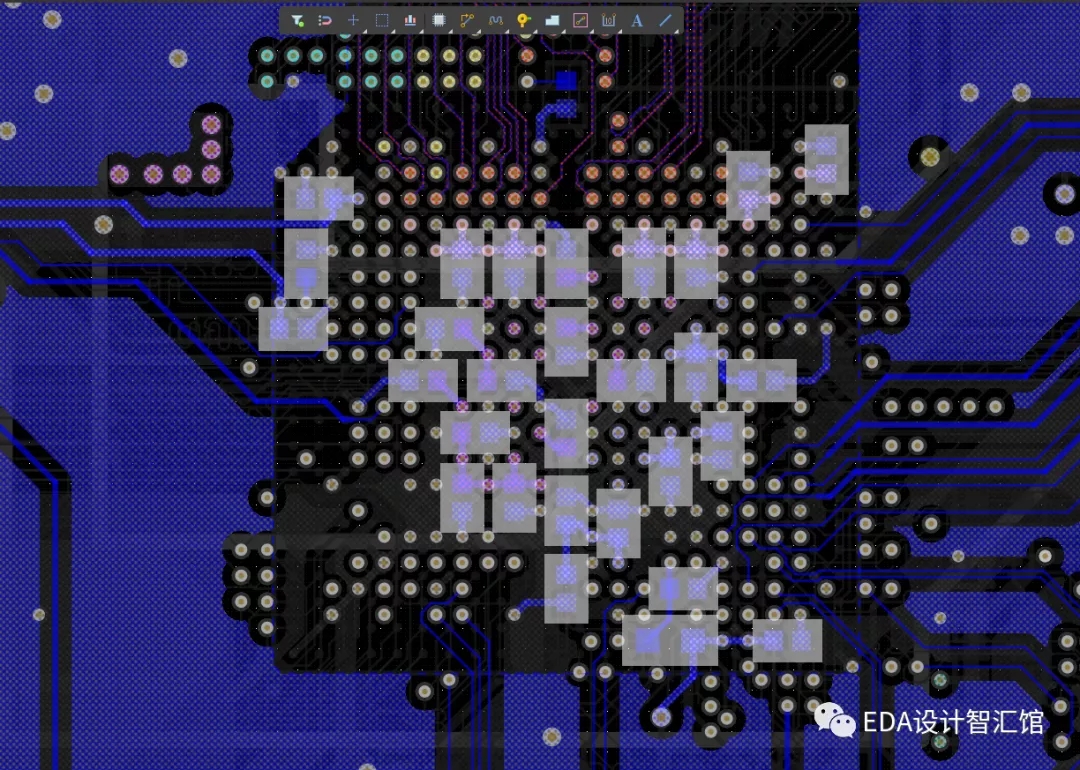

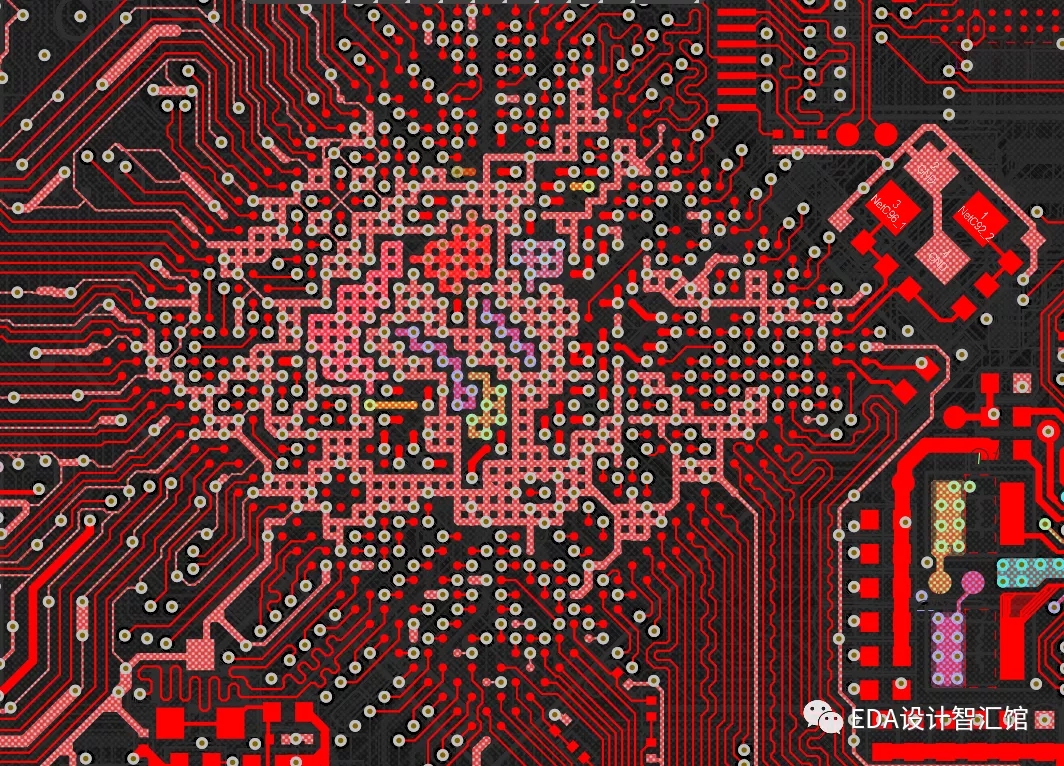

BGA滤波电容放置:

Ø从里到外依次放置

Ø先摆十字通道,再摆其它PLL电源

Ø大电容均匀放四周或者放电源通道上

Ø多出的电容在BGA外围一圈放置。





第五、布局优化

Ø理清楚方向后就开始着手优化调整

Ø在空间比较充裕的单板上,往往我们把模块做好了,一般都能放进去板框里面。而在做高密度板时,却发现做好的模块没有足够的空间放置,总有一些地方存在冲突,不得不重新调整一次,这样有时候会重复很多无用功。在优化模块的时候我们就要先评估一下能否放的进去预定区域

优化模块布局原则:预估空间,合理分配
