刚画好的PCB板子又废了?你只是没有做好这一步

作为一位从事PCB设计工作多年的PCB工程师,长时间的画板工作让人感到头秃这种令人困扰的压力来源于许多工程师们都会忽略的问题——PCB DFM,也就是PCB的可制造性分析检查。

如果你在工作中也会忽略这个步骤,或者也碰到过由于没有检查导致重新打板的情况,今天的内容可以从根源上帮你解决这个问题!

01

PCB DFM问题出在哪?

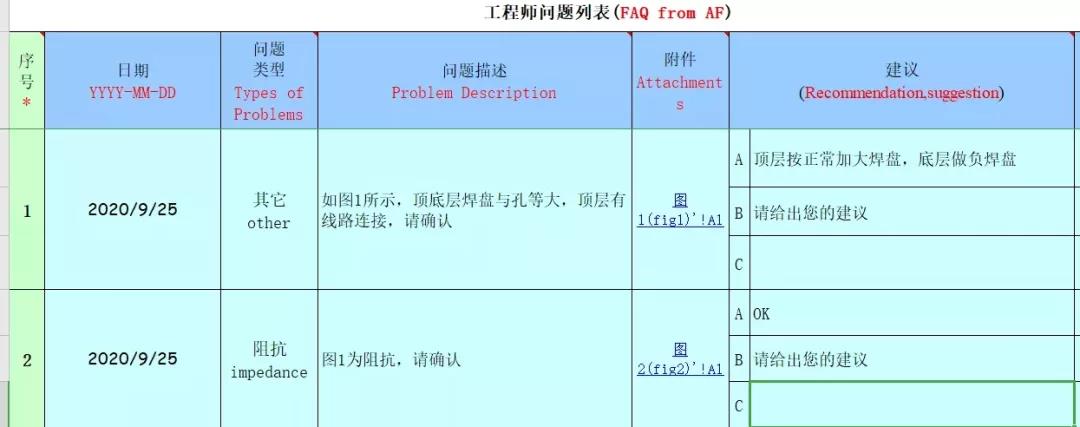

板子的整体构造是否符合生产要求、能否满足板厂的批量生产条件、生产成本能不能满足项目预算等等。这些问题对于大部分工程师都是满头问号,在板子的设计时基本没有考虑这方面的问题。面对工厂板厂反馈回来的【EQ询问】,也是胡乱回复一通,最终导致板子的成品报废无法使用,最后自然就要工程师自己背锅

之所以说工程师们是背锅的,主要是因为这类问题,其实在整个PCB行业都是常态了。大部分的PCB设计研发公司都没有设置DFM流程,而工程师对这类问题本身也搞不懂,仅仅因为是对接板厂的最后一公里,就成了专业背锅侠。

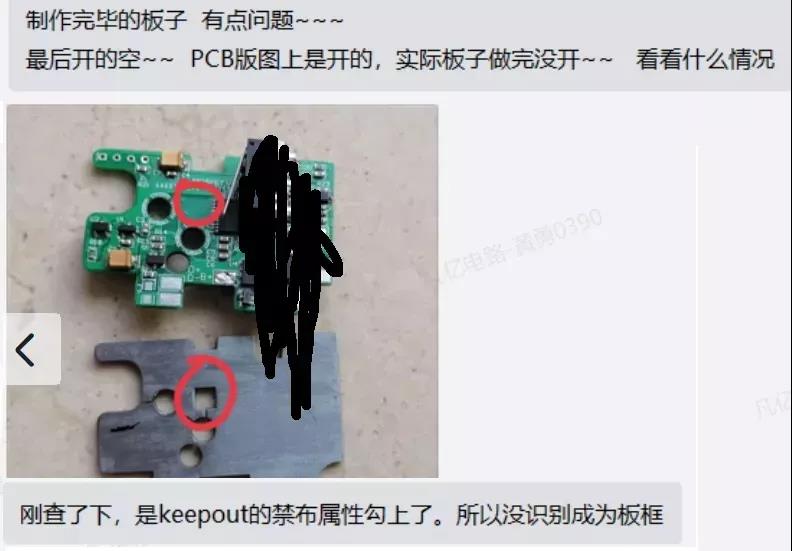

当然,也不能说工程师完全没有责任,有时候确实也是PCB设计的问题,如下:

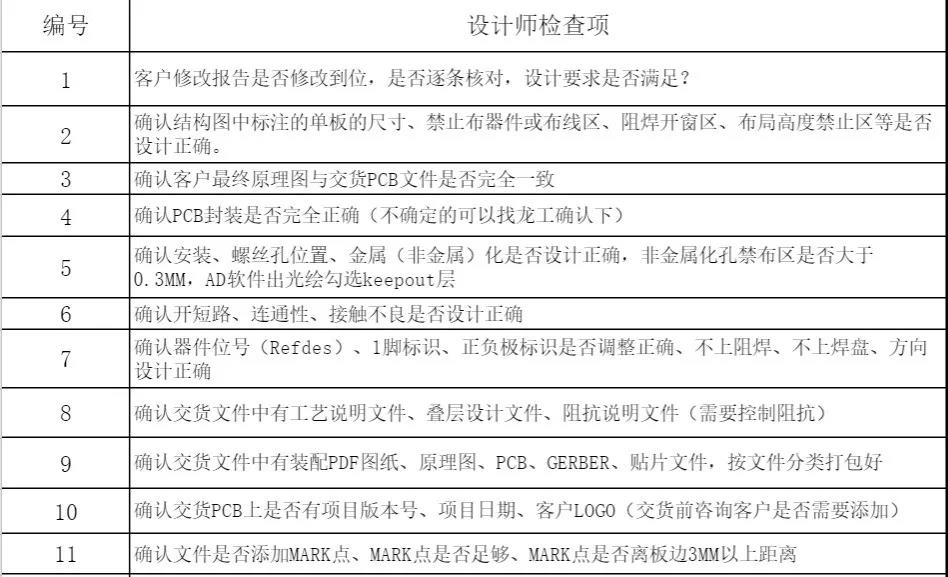

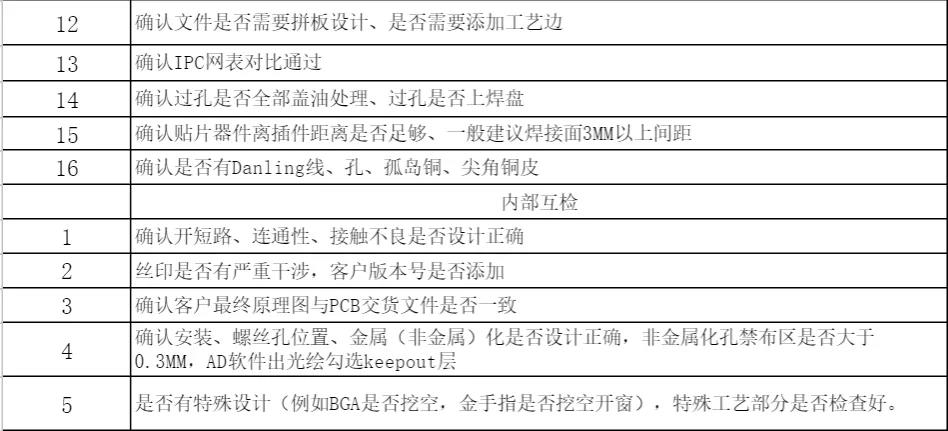

这种问题往往没法通过EDA设计软件检测出来,面对这种问题大部分情况下只能通过各种规范检查表一一核对,以此规避此类问题。

然而,手动核对往往就会出现不严谨的情况,如果遇到不负责任的检测人员,最后板子依旧会存在问题。

02

PCB DFM应该如何解决

那么是不是可以有一种工具把这些“PCB检查项目”汇总到一起进行自动检测呢?

其实这类软件是有的,但是这类软件往往收费高且兼容性不够(往往只能检测固定格式的文件),使用盗版还有可能造成版权风险。对于很多企业来说性价比太低,根本不在考虑范围之内。从而造成了目前业内板子出现问题,然后频频让工程师背锅情况。

那是否有这么一款高效且免费的软件呢?



答案是:有!



为帮助各位PCB工程师们解决这一行业弊病,拒绝背锅。

今天就给大家推荐一个免费高兼容的PCB设计分析工具【华秋DFM】。

之所以给大家推荐这个,主要是根据多年PCB行业经验,我觉得它有以下几项的实用功能。

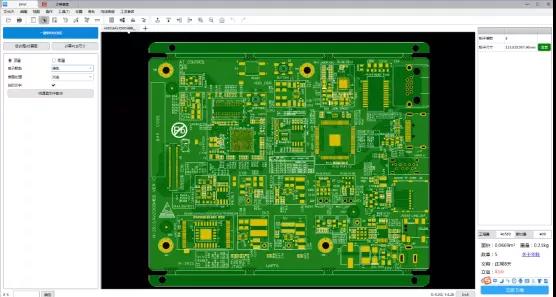

1、仿真功能:它可以模拟出实物的效果,具体表现如下

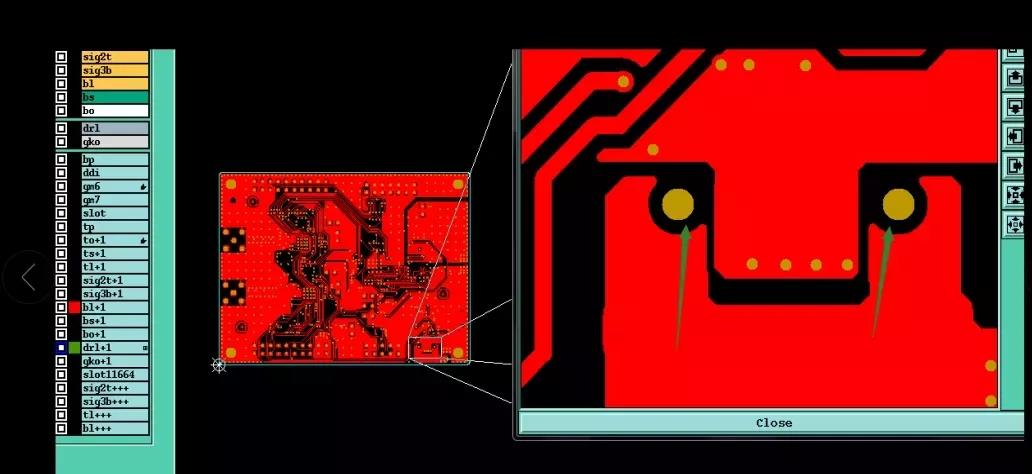

这个是不是和实物非常的接近?像一些没钻孔的问题,看这个一眼就能瞧出来了吧。如果没有rou文件,那么孔那里看到的就是堵住的。

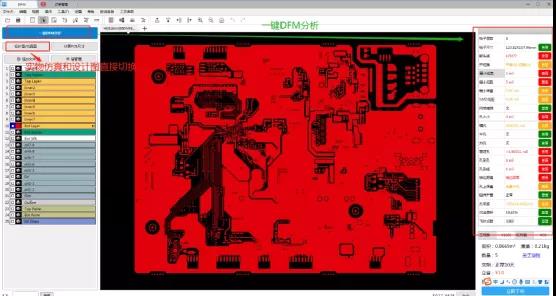

2、PCB板缺陷分析:包括开短路,最小线宽,线距等20多项问题,且精确定位到具体位置。

右侧是它分析的一个总的结果,可以点击查看详细内容,帮助我们判断是否真有问题。

3、它可以直接导入PCB源文件,也可以导入Gerber文件进行分析,也就是说不用每次都导入Gerber文件进行分析。可以支持导入PCB源文件,包括Allegro,Pads,AD等常用软件。

4、可以一键导出Gerber文件,坐标文件,也可以导出丝印图pdf文件等等。

03

更多DFM功能

除此之外,通过我的仔细研究,还总结出以下几点非常好用的功能:

1、警示影响价格项目,并针对隐患和影响价格项给出优化方案

2、多层板自动匹配叠层结构

3、智能阻抗工具,结合生产因素,计算阻抗数据或反推算。

4、个性化拼板,秒杀规则板或异形板,可添加邮票孔。

可以看到,通过上述功能,基本上达到一键分析问题的目的,小白式阻抗计算也可以方便我们核对各类板厂的EQ问询,非常值得推荐的一个工具~据说已有20万+工程师正在使用,可以说是【PCB工程师拒绝背锅必备神器】。



软件下载链接(电脑端下载):https://dfm.elecfans.com/viewer/?from=lcwgzh

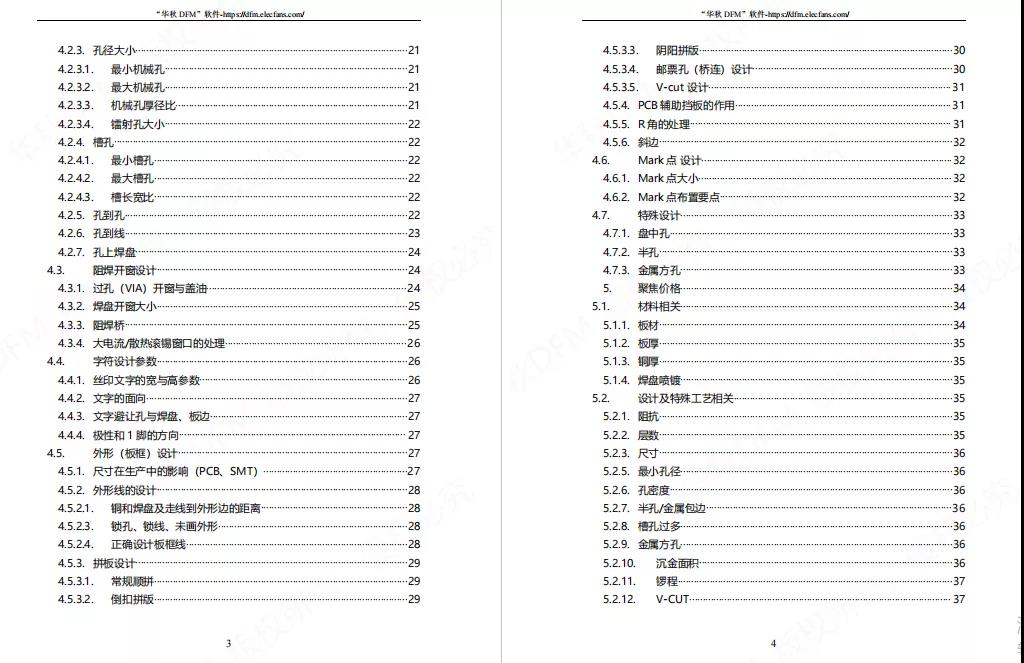

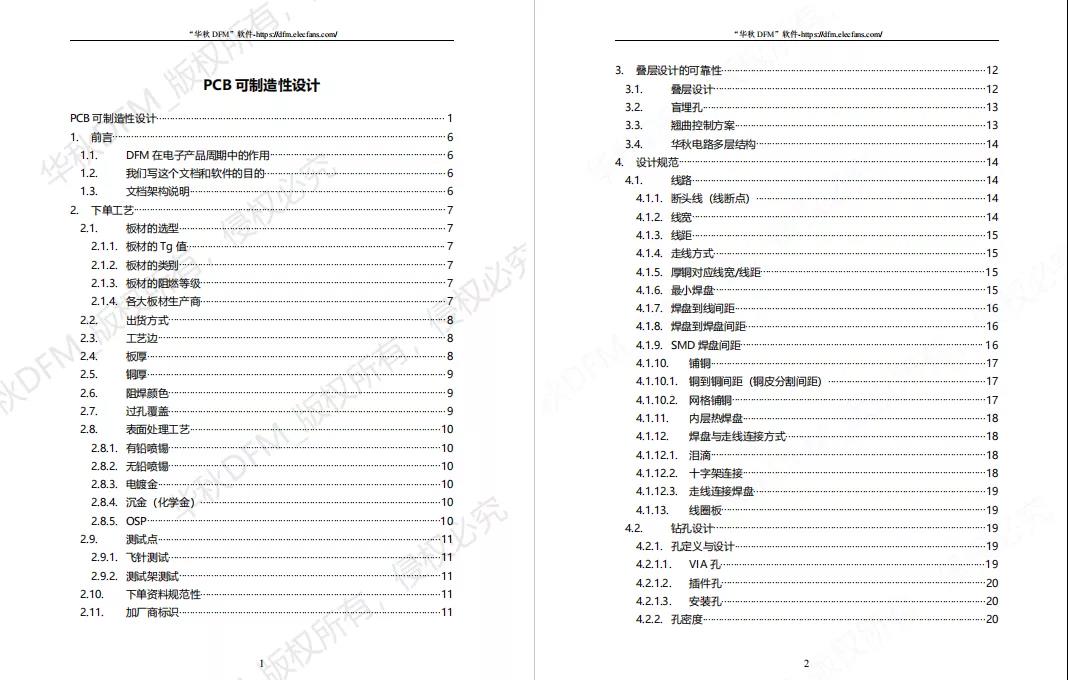

凭软件登录截图,添加客服,即可领取《大厂内部绝密13920字PCB设计规范大全》
