●开路、断线若未能发现最终将导致PCB板成品报废。
●线路线宽过小生产易断线，过小会影响载流能力，影响产品的可靠性。
●IC焊盘中间放置过孔，焊接时锡流入孔内，焊盘表面锡不足，可能造成虚焊。
●同网络过孔间距小于8mil时钻孔会造成断钻咀，不同网络过孔间距小于12mil时易发CAF效应。
●线路层的小间距会造成无法生产或影响品质良率和生产成本。
华秋DFM一键分析PCB问题

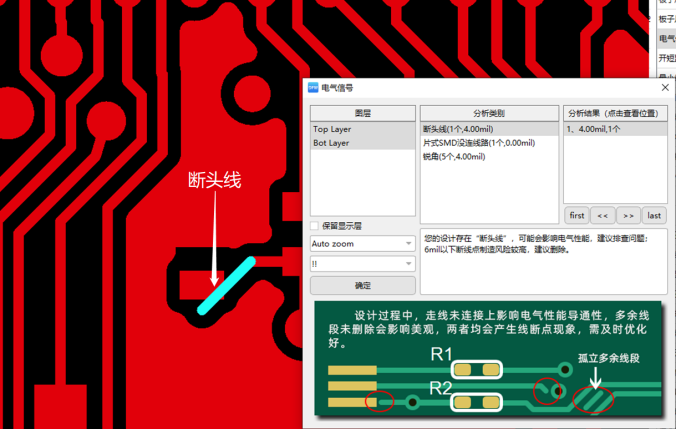

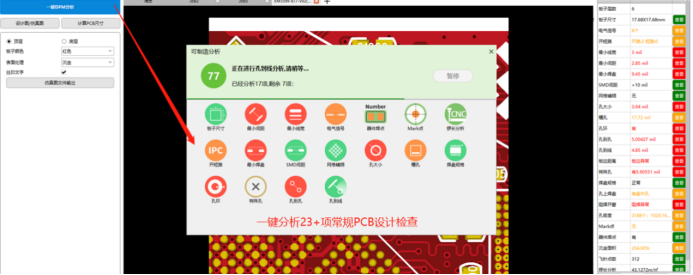

1、一键DFM分析，安全距离，开短路分析，23+项常规PCB设计检查，独家断头线分析。

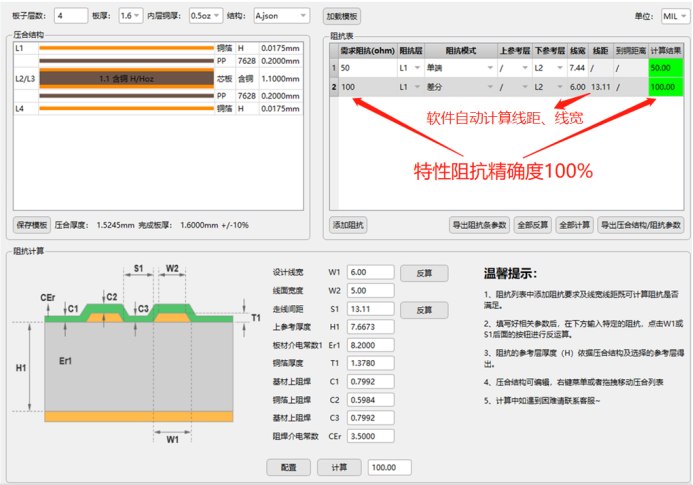

2、三步搞定特性阻抗，打开文件，填写线宽，线距，设定参考层，点击计算特性阻抗，并支持反计算满足阻抗参数。

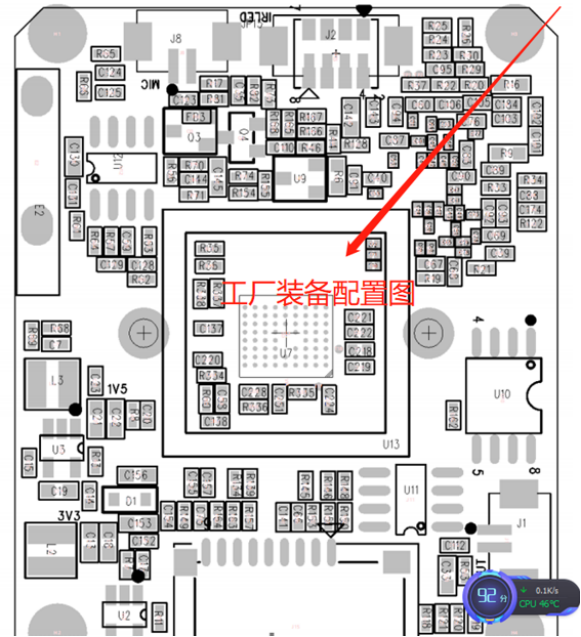

3、打开文件，选择输出装配图，1：1的顶层/顶层装配图直接PDF输出。

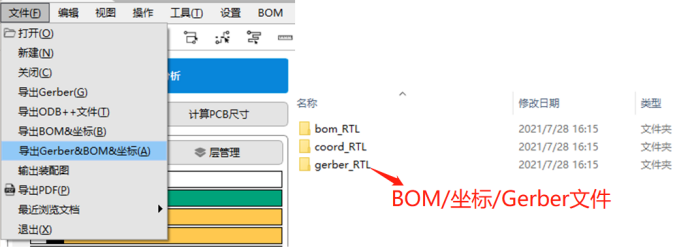

4、打开文件，生产资料，BOM/坐标/Gerber，一步搞定，快捷准确。

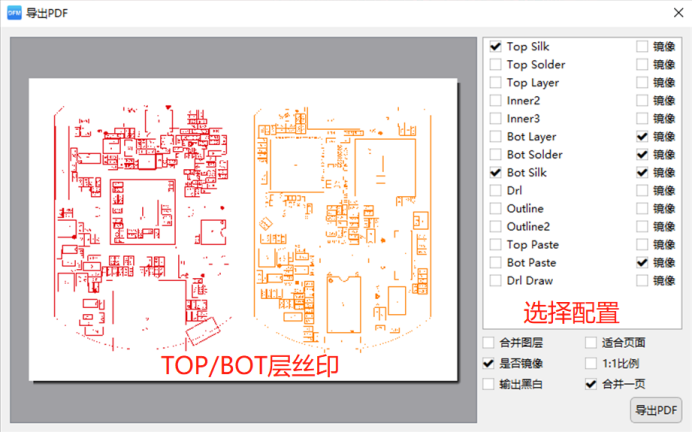

5、丝印输出，直接导出PDF,TOP/BOT层丝印一步搞定，根据需求，可以设定位号镜像，比列调整，颜色设置。
6、进入字符与焊盘检查，位号与焊盘重叠问题，一目了然，并支持在线修改。
7、支持丝印层位号，元件查找，有了DFM，不再局限于打不开专业PCB文件。
8、独家BOM错误分析，加载BOM文件，点击BOM分析，常见的位号与数量不一致，位号重复，封装不匹配的问题一一列出。
9、拼板设计，工艺边的加载，邮票孔的加入，不规则板的拼接，面积计算。
10、支持在线制版工艺选择，开发者直接网上下单，性价比最高的PCB制板厂。
如何下载华秋DFM可制造性分析软件
点击下方链接即可下载
https://dfm.elecfans.com/?from=edazl
