PADS鼠线飞线的处理

1.    鼠线的处理

Layout的缺省设置并不是让飞线最短化。

很多初学者一开始布局时,飞线实在是密如蛛网,晕头转向。

解决方法:

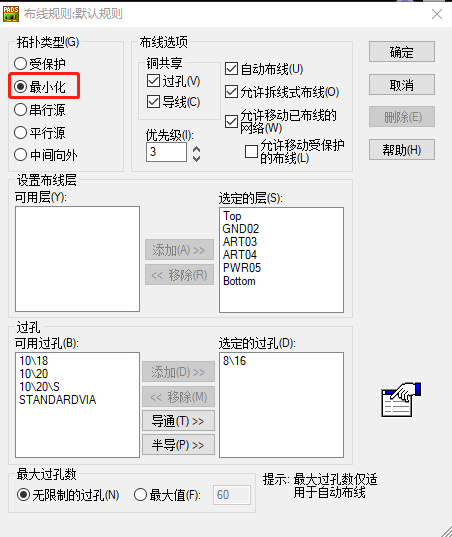

Setup\design rules\default rules\routing\ topology type\minimize



这样在按CTRL+M,很多飞线就消失了,也就最短。


2.    移动中鼠线处理

Setup\preference\length minimize\during moving 这样移动元件是飞线始终最短。

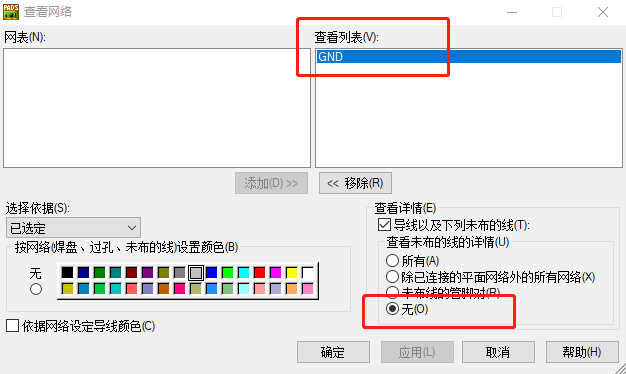

很多飞线其实是地线。可以把地线的飞线先hide起来。

并把地线的net设置成比较特殊的颜色。这样就布局就方便多了。
