“生产文件输出”保姆级教程请收好

日期：2026-04-13 栏目：EDA经验分享浏览：次

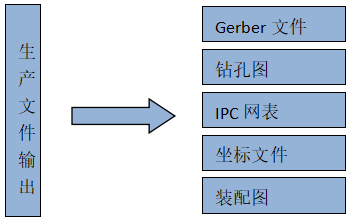

整个设计完成并且进行QA审核之后，接下来就要输出生产及其相关的文件了，这些文件包括Gerber资料，钻孔图，IPC网表，贴片坐标，丝印装配图等。如图1所示。

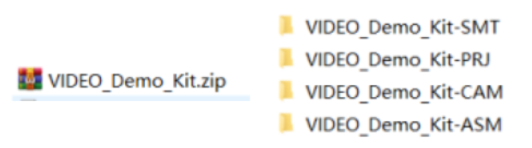

图1 设计文件的输出

一、生产文件的输出

PCB文件设计及QA检查完成后，不可直接将文件提交用于制板；将PCB文件交付生产商有存在原文件资料泄露的风险，需要将PCB文件导出能用于制板机器识别的信息，而不是交给生产商来导出。即从PCB文件输出生产文件。

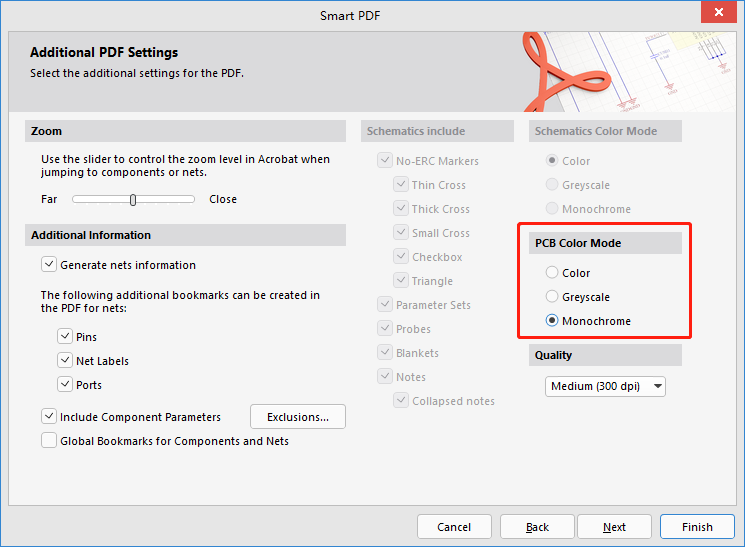

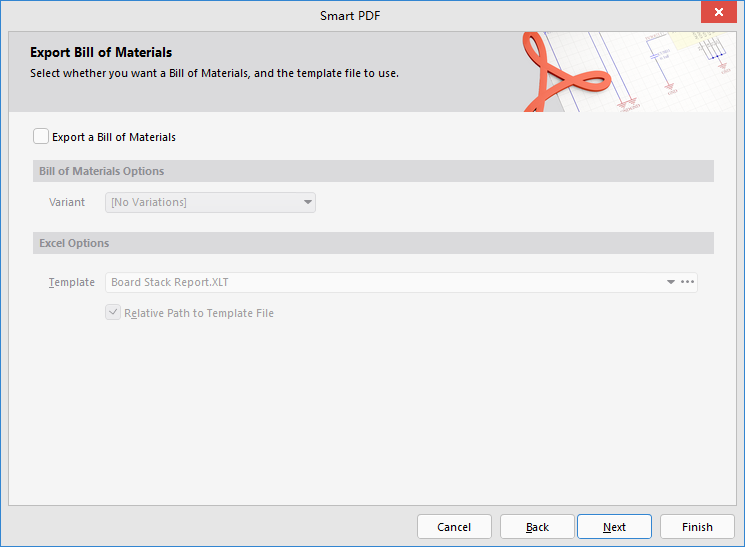

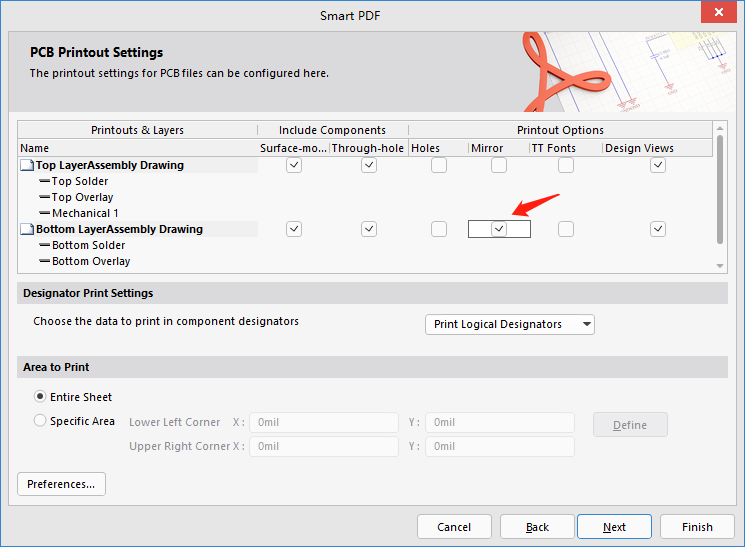

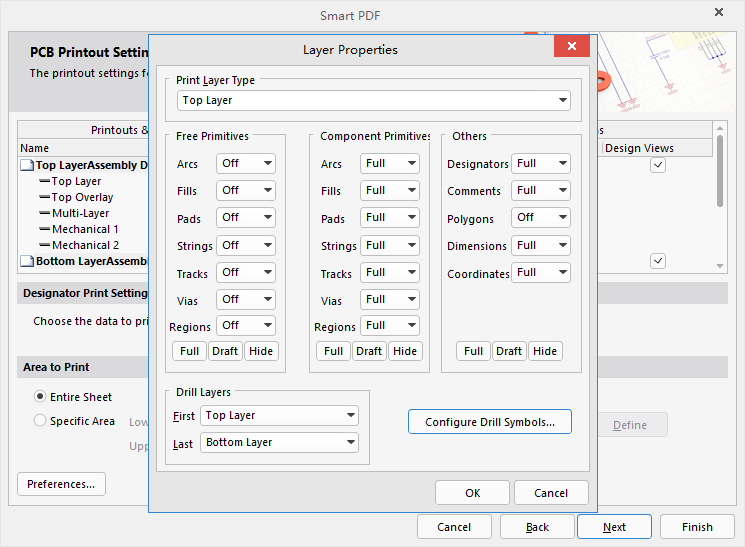

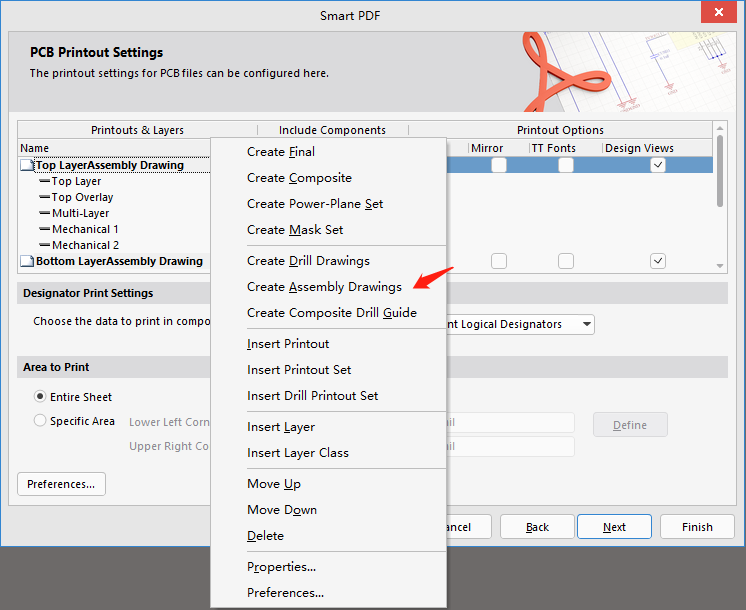

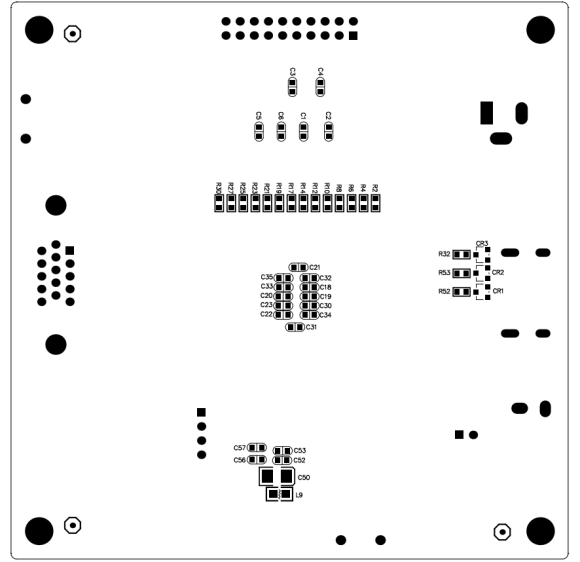

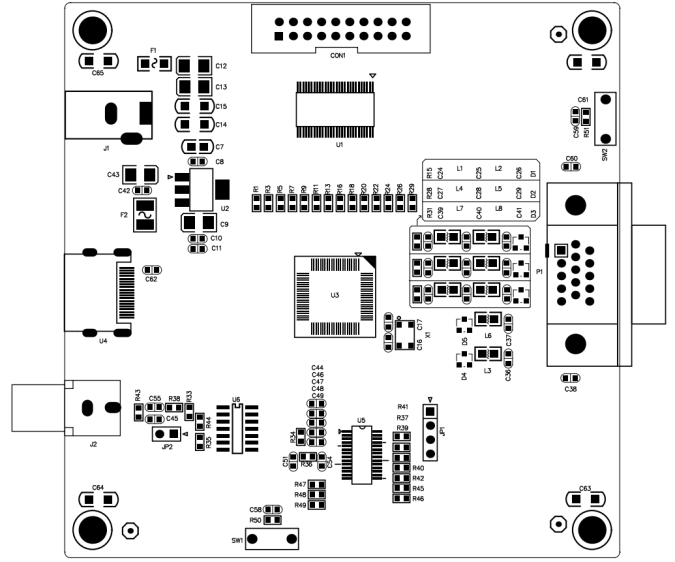

这些生产文件包括Gerber文件（光绘文件）、钻孔图、IPC网表、贴片坐标文件及装配图等。在确认PCB设计无误后，才进行生产文件输出。

二、Gerber文件的输出

执行菜单命令【File】→【Fabrication Output】→【Gerber Files】→【Gerber Setup】窗口。

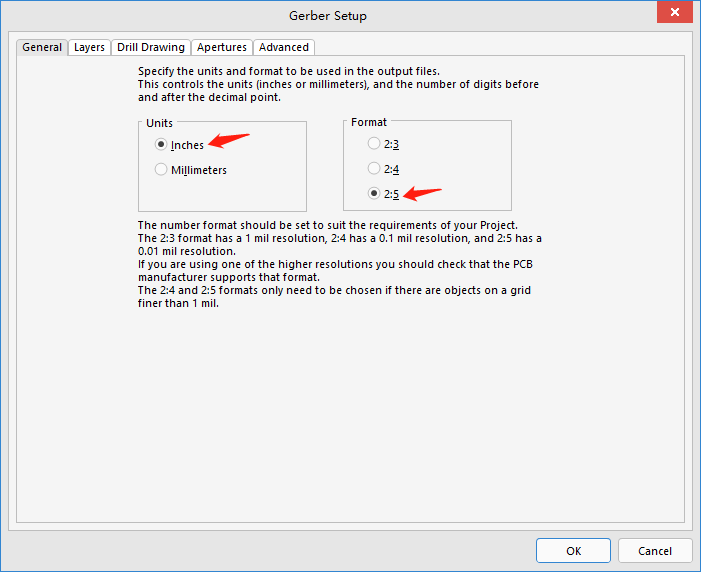

1、【General】对话框设置→【Units】输出单位选择→选择【Inches】→然后【Format】输出精度选择→选择【2:5】。如图2所示。

图2 General对话框设置

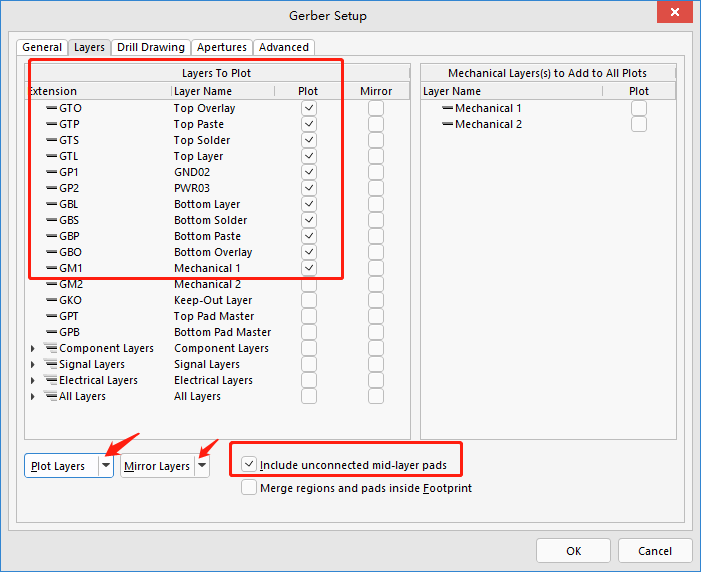

2、【Layers选项设置】→【Plot Layers】拉菜单中→选择【Used on选项】即设计过程中用到的层都进行勾选输出，对于不需要输出的层，可以直接在上面的列表框中取消勾选→【Mirror Layers】菜单中→选择【All off】选项，即是全部关闭镜像输出。

3、层的输出需要注意必选项，可见图3所示的红框中打勾✔的部分。

图3“Layers”对话框设置

Layers设置对应的Extension解释如下：

【GTO】=Gerber Top Overlayer 顶层丝印层

【GTP】=Gerber Top Paste 顶层助焊层

【GTS】=Gerber Top Solder 顶层阻焊层

【GTL】=Gerber Top Layer 顶层线路层

【GP1】=Gerber GND02 第1个负片内层

【GP2】=Gerber PWR03 第2个负片内层

【GBL】=Gerber Bottom Layer 顶层线路层

【GBS】=Gerber Bottom Solder 顶层阻焊层

【GBP】=Gerber Bottom Paste 顶层助焊层

【GBO】=Gerber Bottom Overlayer 顶层丝印层

【GM1】=Gerber Mechanical 1 机械标注1层（可认为板框层）

【GKO】=Gerber Keep-Out Layer 禁止布线层

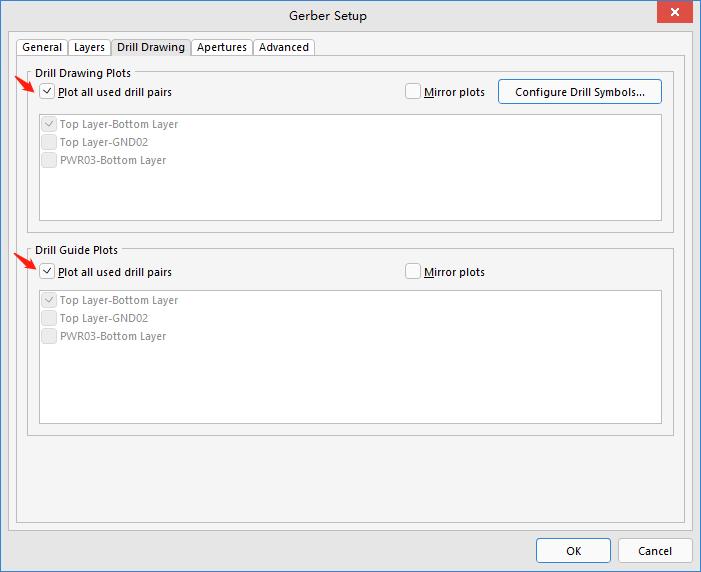

4、【Drill Drawing】对话框设置→【Drill Drawing Plots】和【Drill Guide Plots】

对两项【Plot all used drill pairs】选择进行勾选，即对用到的钻孔类型全部选择进行输出。如图4所示。

图4 Drill Drawing对话框设置

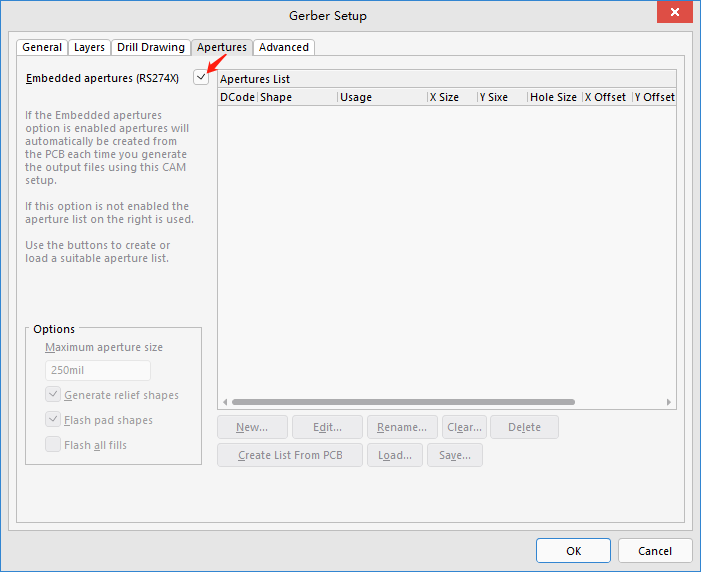

5、【Apertures】默认勾选→【Embedded apertures（RS274X）】使用RS274X文件格式输出，如图5所示。

图5 Apertures对话框设置

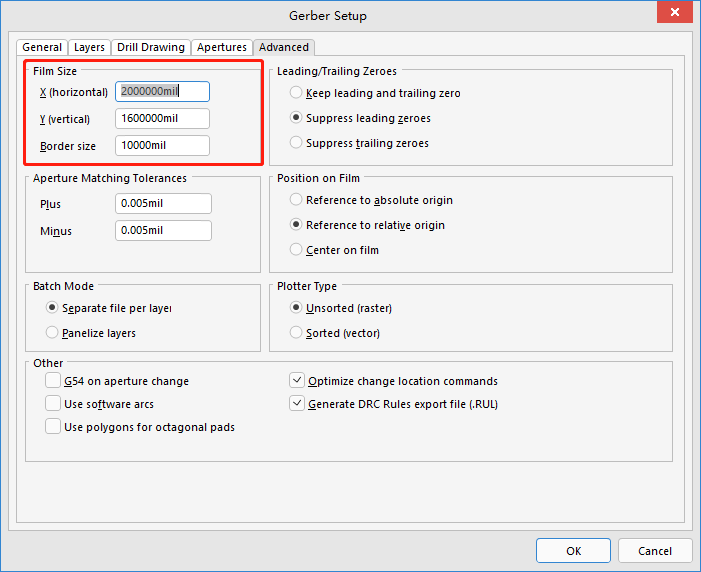

6、【Advanced】→【Film Size】3个设置项的数值都在后面增加一个数字0，这里设置增大数值是为了防止输出面积过小的情况出现，其他选项采取默认设置即可。如图6所示。

图6 Advanced对话框设置

以上步骤设置好后，点击“ok”按钮，即可输出Gerber文件。

Altium Designer22.4.2 版本生成 Gerber 的方法

Altium Designer22.4.2版本使用了全新的Gerber设置工作界面来生成Gerber，上面讲解的是其他版本原来的经典方式生成Gerber。由于是默认使用新的生产工作界面，这里对此版本生产方法进行单独说明。

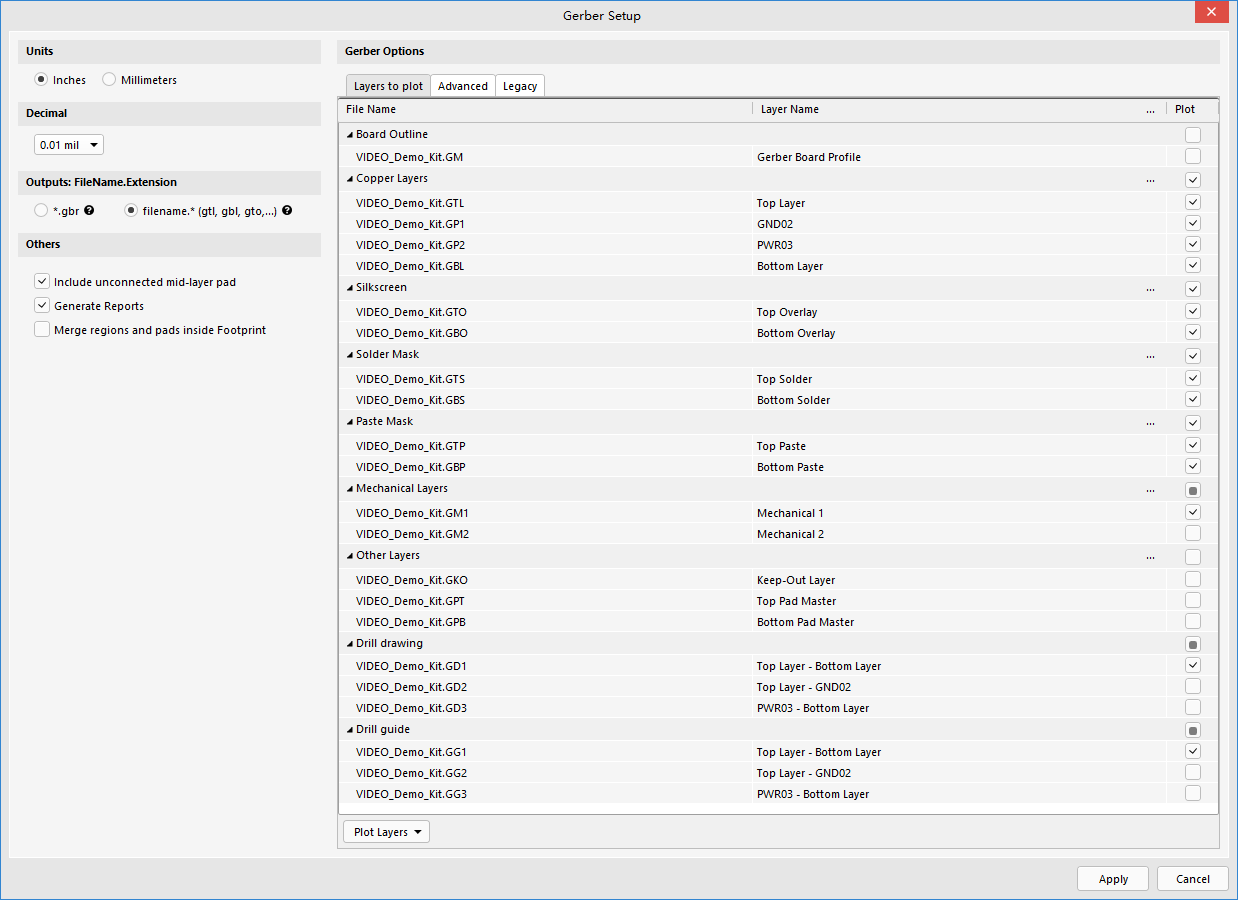

首先点击【 File 】文件菜单栏→【Fabrication Outputs】 →【Gerber Files 】进入到【Gerber Setup】设置对话框。如图7所示。

图7 Gerber设置界面

对于选项设置，与原来的生成的方式基本相似，下面将其列出来

1、【Units】单位→选择【Inches】

2、【Decimal】十进制→选择【1mil】；

这里的菜单设置指的是Gerber 文件中绘图坐标的数值精度，一般情况下建议采用Inches英寸单位选择1mil，采用Millimeters毫米单位选择mm即可。如果使用的是其他较高精度的选项，需要确认PCB 板厂是否支持该精度格式。

3、【Outputs】: 【File Name.Extension】输出文件扩展名设置→选择【filename】

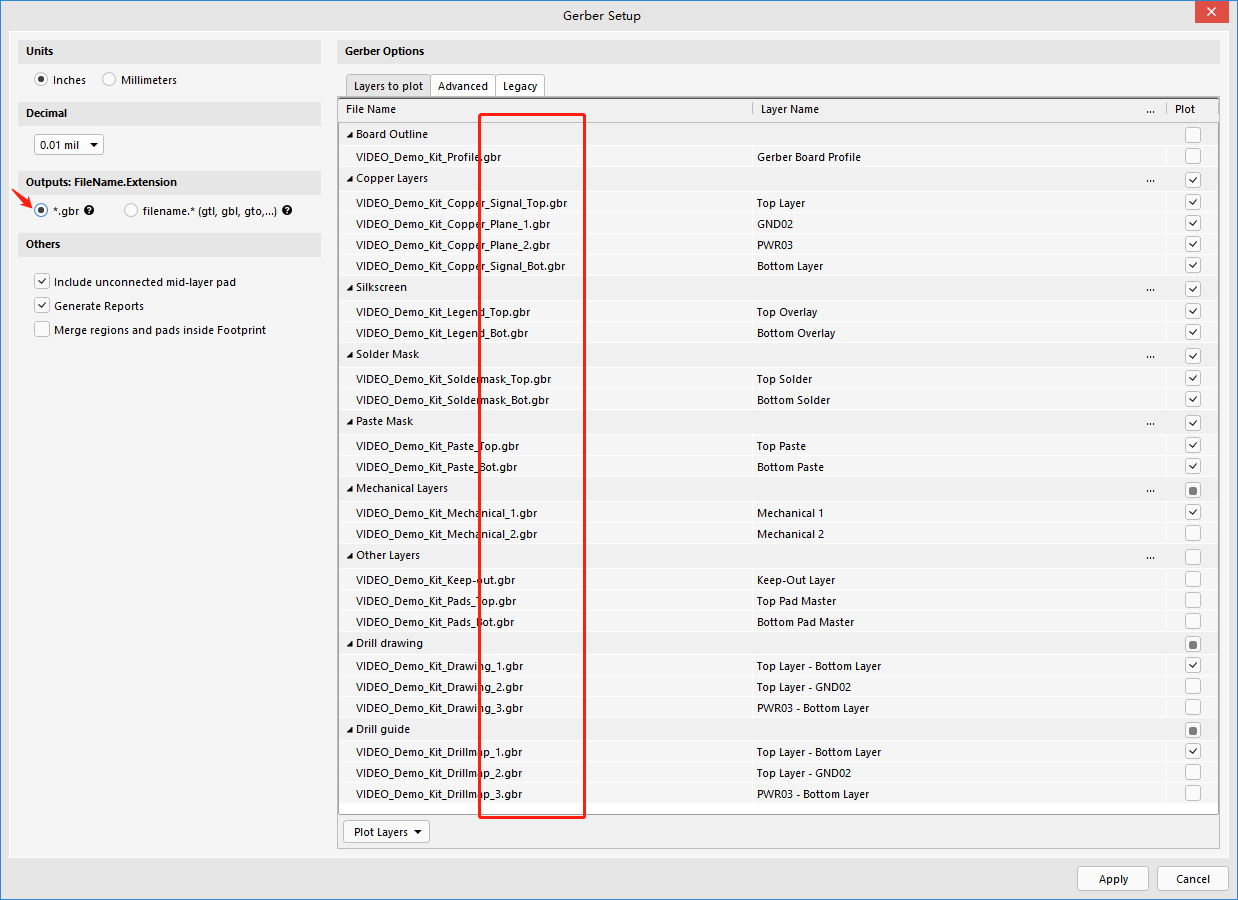

【*.gbr】：启用此选项以生成具有唯一文件名但具有相同单个扩展名 (.gbr) 的图层文件。可见变化如图8所示。

图8 *.gbr设置效果

【filename.* (gtl, gbl, gto,...)】：启用此选项以生成具有相同文件名但具有不同扩展名的图层（.gtl、.gbl、.gto、...）。这里就是原来经典的生成Gerber文件的后缀格式。

4、【Others】其他→选择【Include unconnected mid-layer pads】和【Generate Reports】；

【Include unconnected mid-layer pads】：启用此选项以允许在 Gerber 的中间层中使用未连接的 Pad 焊盘。

【Generate Reports】：启用此选项以生成文件： .REP, .EXTREP, .apr, .APR_LIB, .DRR 和.LDP。

【Merge regions and pads inside Footprint】：启用此选项以在生成 Gerber 输出期间合并封装内的 Region 区域和 Pad 焊盘。

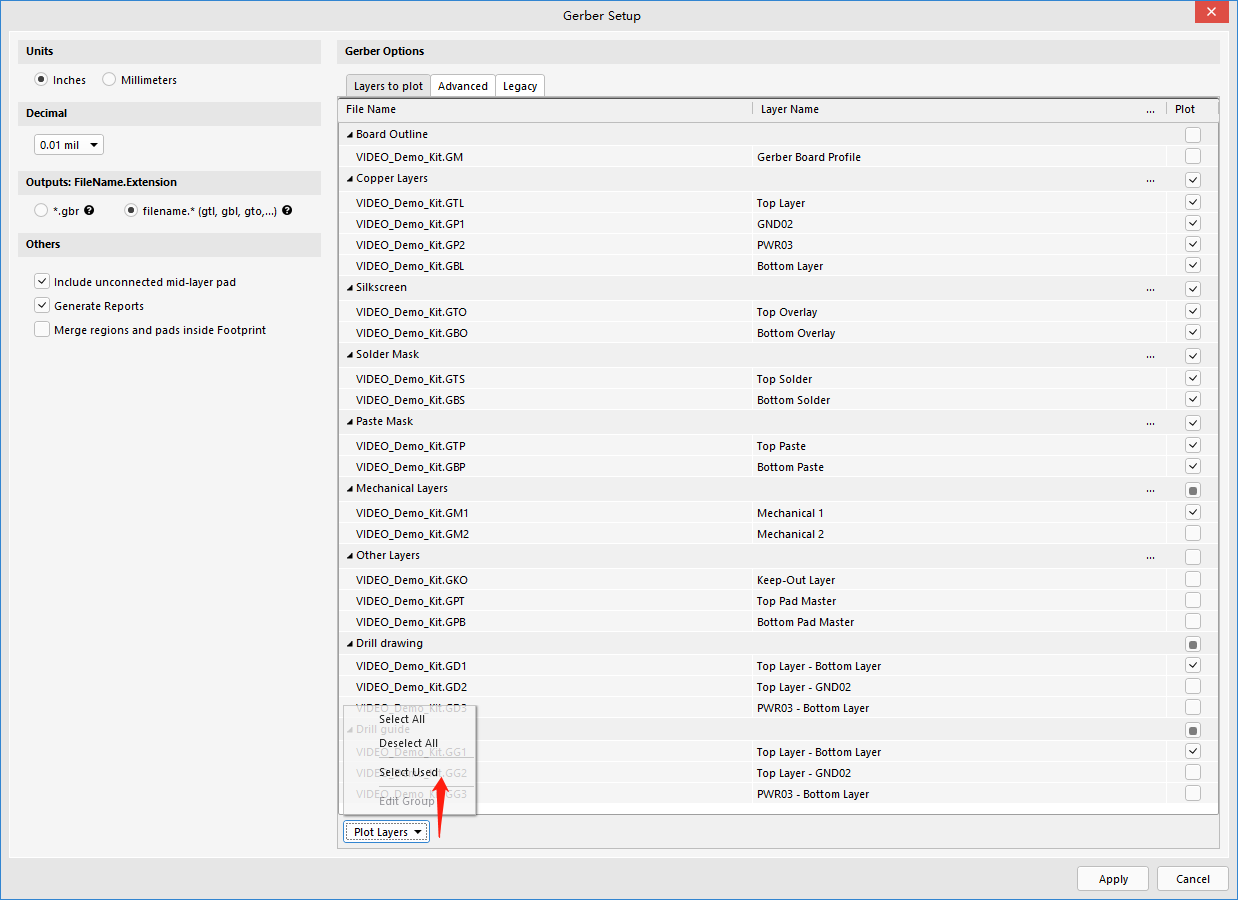

5、【Gerber Options】→ 【Layers to Plot Tab】：此选项卡配置当前 PCB 文档的 Gerber 。这里根据设计文件选择对应出图层即可，也可以在【Plot Layers】菜单→【Select Used】选择已使用的。如图9所示。

图9 设置Gerber出图层

【Gerber Options】→【Advanced】：高级设置通常使用默认设置即可。

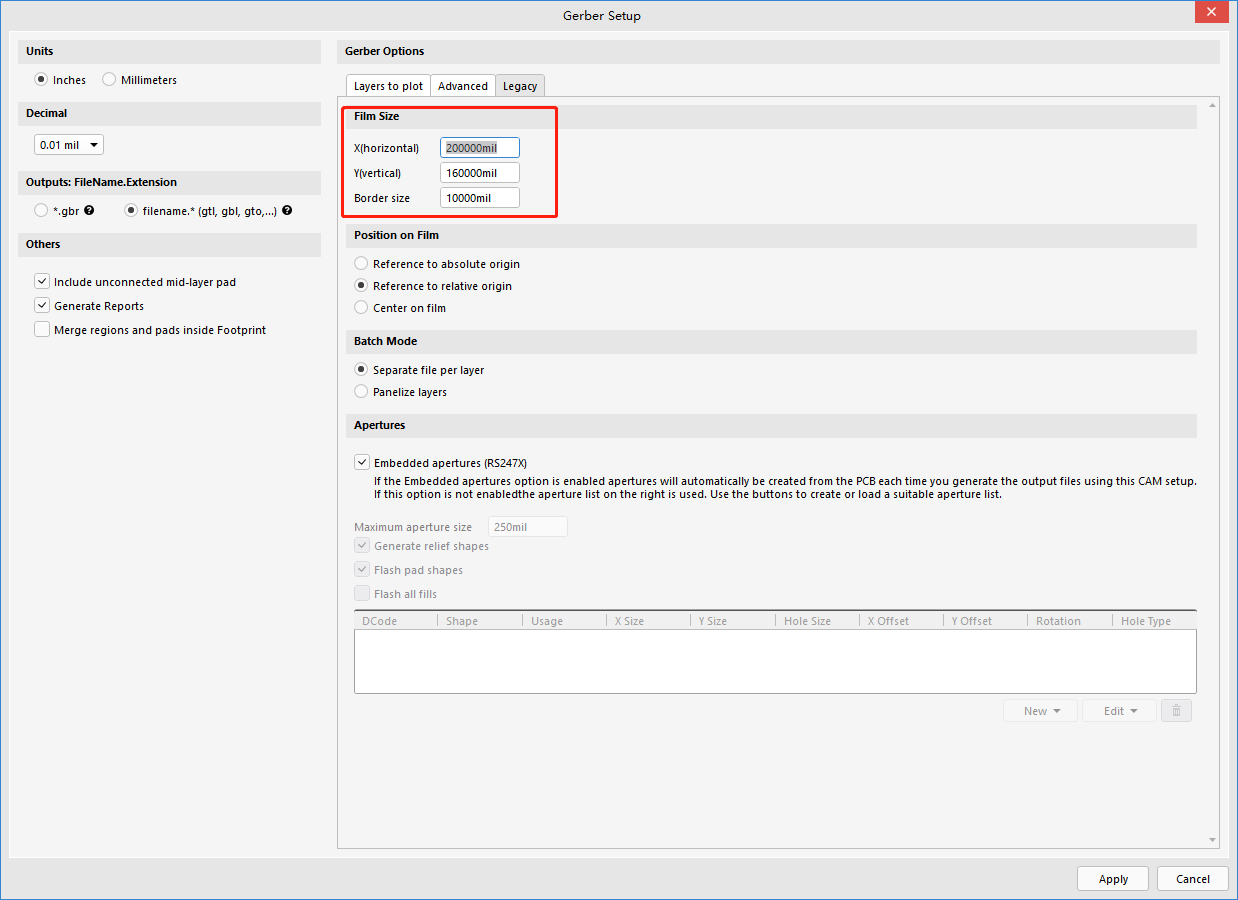

【Gerber Options】→【Legacy】→【Film Size】：菜单中的三个尺寸选项后面可以加一个数字0，这里设置增大数值是为了防止输出面积过小的情况出现，其他选项采取默认设置即可。如图10所示。

图10 Gerber输出尺寸设置

6、点击【Apply】会自动生成 Gerber 文件，这里输出时会默认保存在工程文件夹下的【Unit Output files】文件夹内。

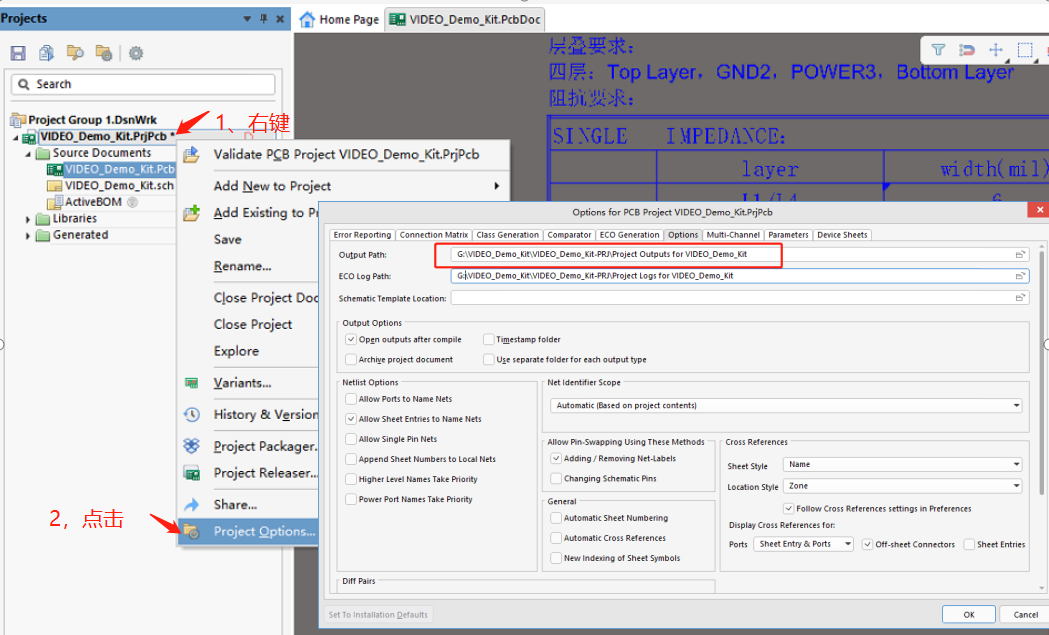

输出文件的位置是由【Projects】工作面板中的工程名称处鼠标右键菜单后点击【Project Options】→【Options-Output Path】路径来决定的。若设计中的 PCB 文件是单独的文件，没有保存在一个工程内，此时生成的 Gerber 文件会保存于 PCB 文件所在文件夹内。如图11所示。

图11 Gerber输出路径设置

三、新旧Gerber设置工作界面的切换

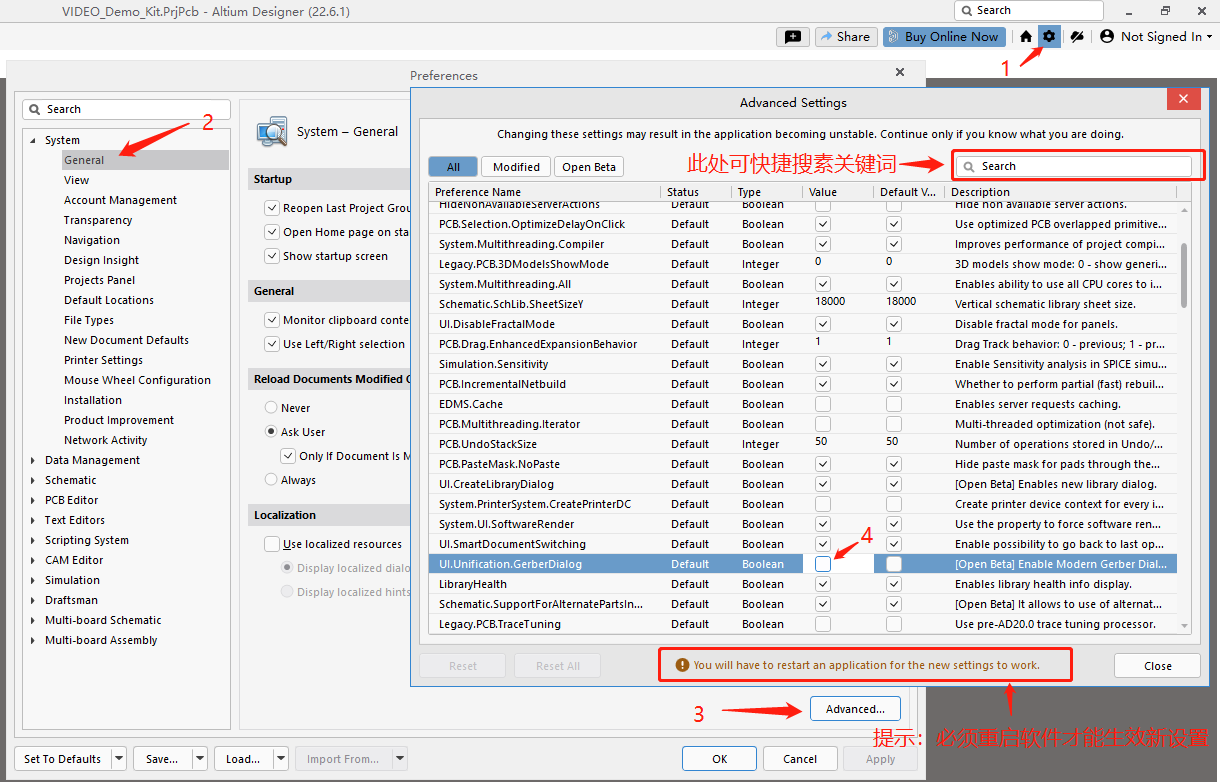

若想要将 AD 输出 Gerber 的工作界面恢复到原来经典的工作界面，可在点击PCB工作面板的设置图标或按步骤【Preference】→【System】→【General】界面中→【Advanced】高级设置→【UI.Unification.GerberDialog】的启用选项取消✔勾选。如图12所示。

这里演示版本为AD22.6.1默认为经典设置,若是AD22.4.2 默认是启用该选项的，总的来讲在AD22.4.2以后的版本将会提供不同的Gerber设置工作界面供用户选择。

图12 Gerber设置的切换

四、钻孔文件的输出

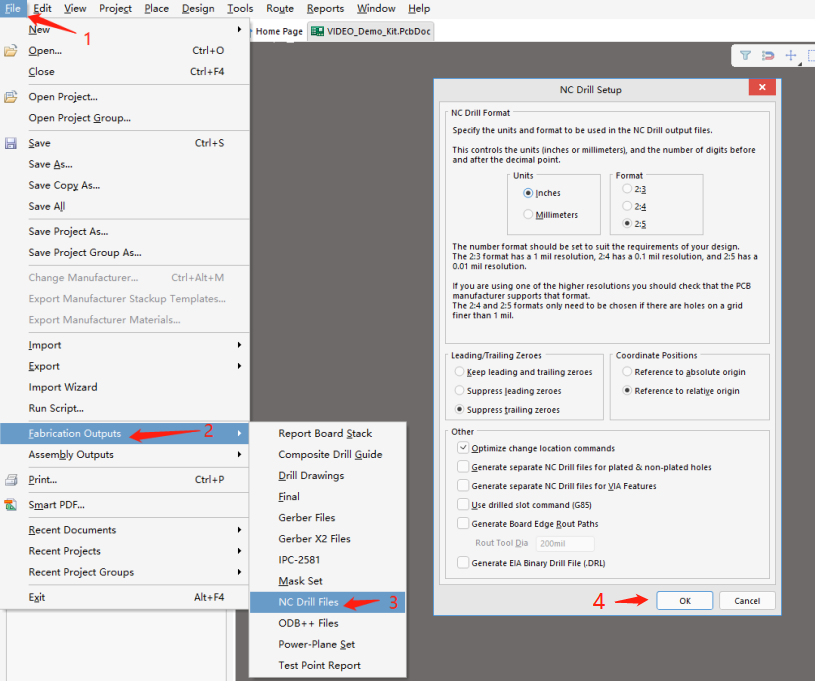

执行菜单命令【File】→【Fabrication Output】→【NC Drill Files】，进入钻孔文件的输出设置工作界面，通常选择默认设置即可点击【OK】按钮即可输出钻孔文件。如图13所示。

图13 钻孔文件输出设置

五、IPC网表的输出

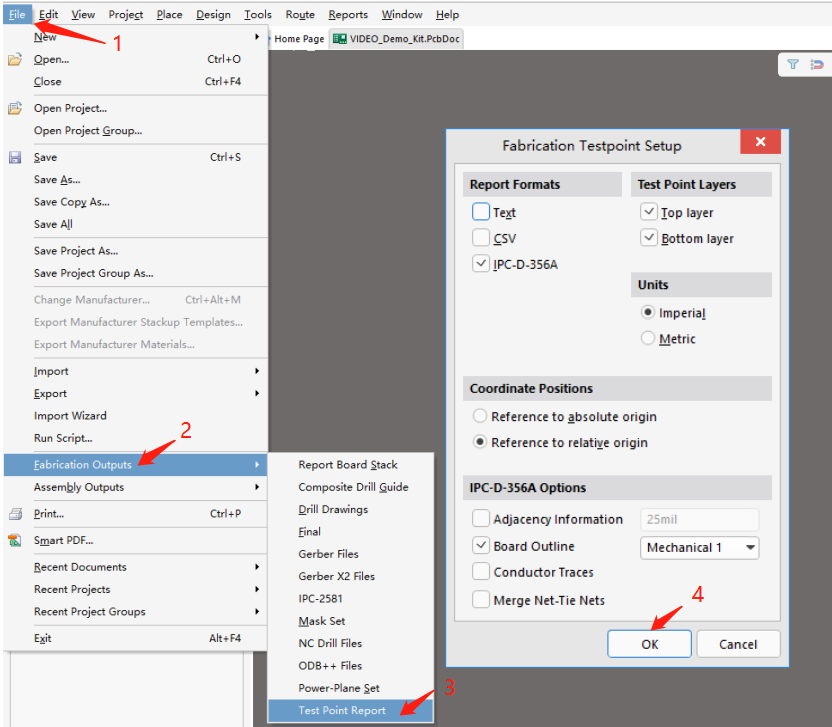

执行菜单命令【File】→【Fabrication Output】→【Test Point Report】→【Fabrication Testpoint Setup】IPC网表输出设置窗口。在窗口的【Report Format】选项栏→勾选【IPC-D-356A】,其它设置选择默认输出即可，如图14所示。

图14 IPC网表设置

六、贴片坐标文件的输出

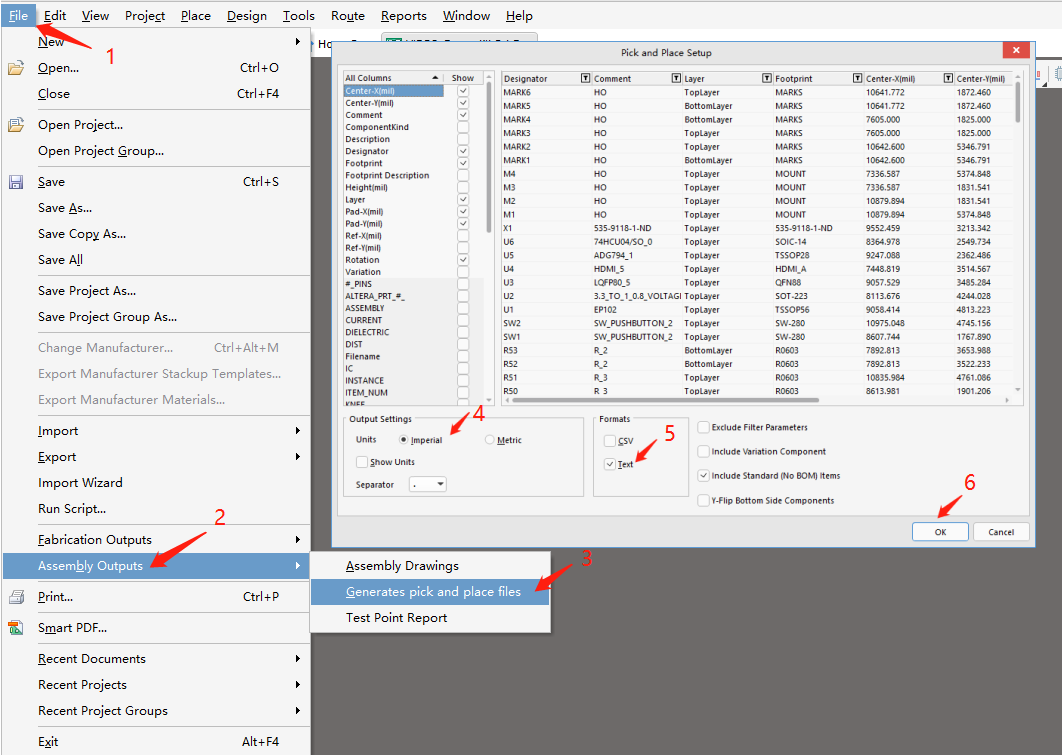

在菜单栏点击【File】→【Assembly Outputs】→【Generates pick places files】，进入贴片坐标文件的设置窗口，【Units】单位→选择【Inches】英寸，如需要毫米单位则选择【Metric，Formats】格式→选择【Text输出】→单击【OK】按钮，即可输出坐标文件。如图15所示。
