HDMI:是一种数字化视频/音频接口技术，可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行D/A或者A/D转换。

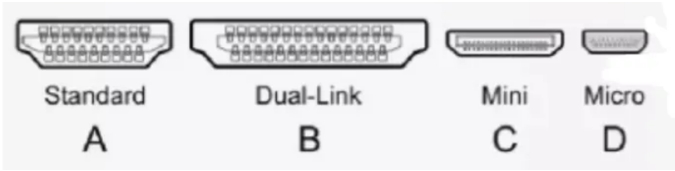

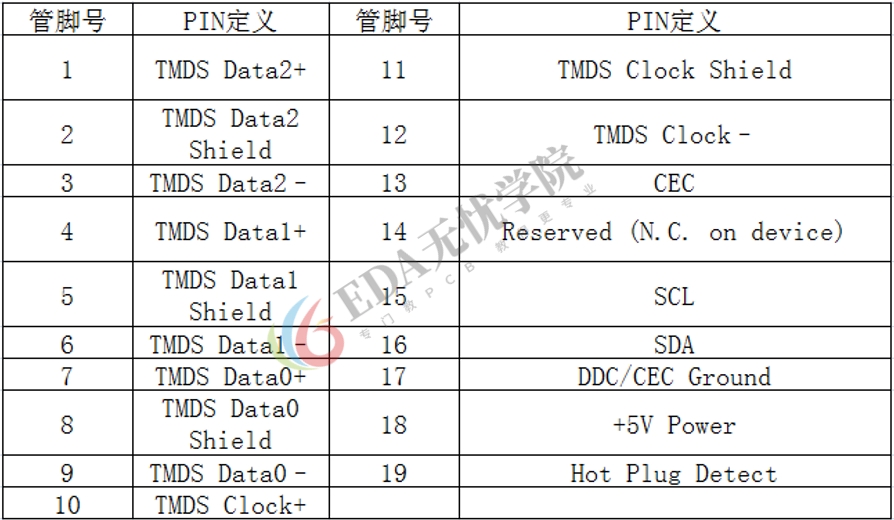

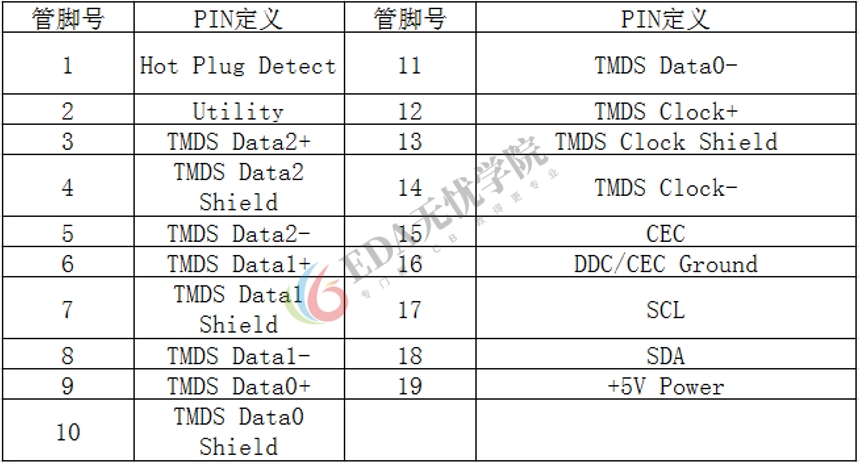

一、接口分类及管脚定义

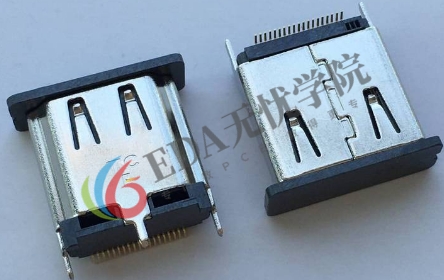

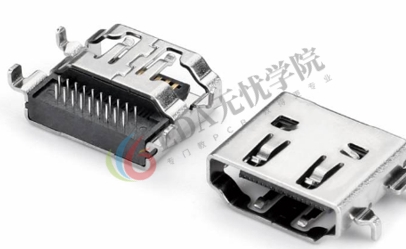

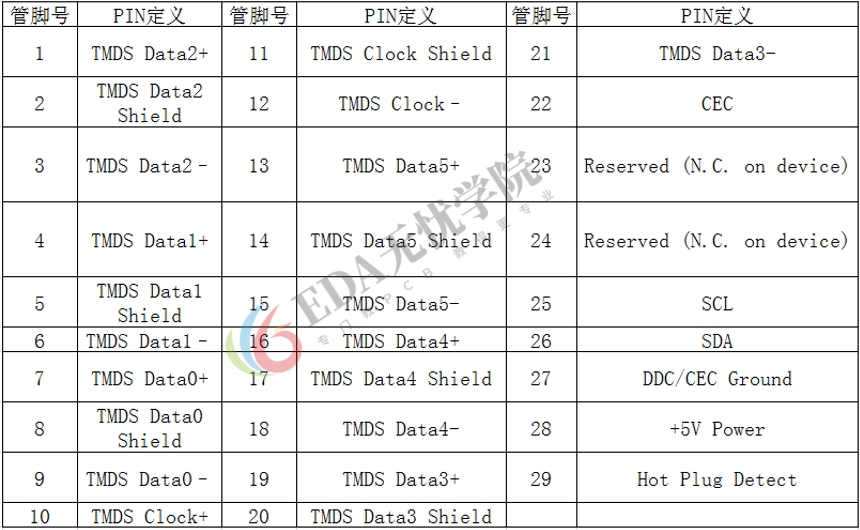

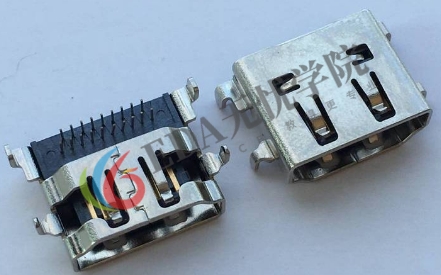

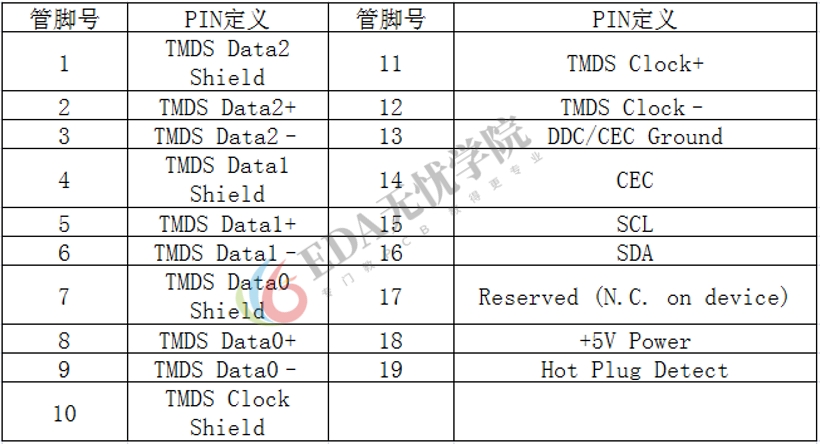

HDMI A Type:

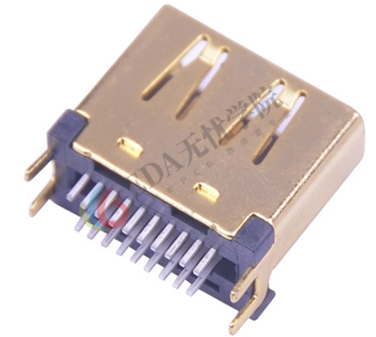

HDMI B Type:

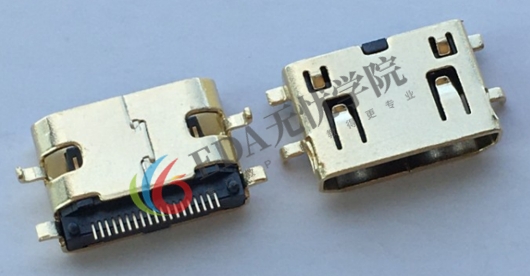

HDMI C Type:
HDMI D Type:

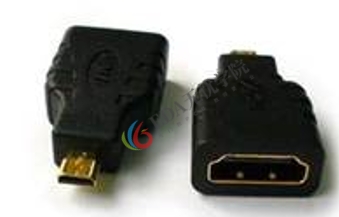

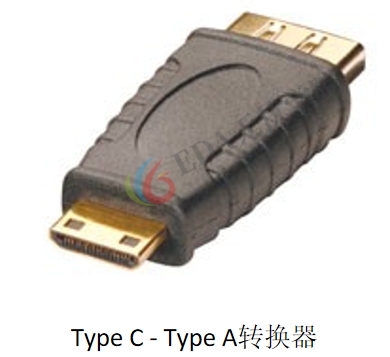

这几种HDMI接口之间并没有做到完全的兼容，也就是说A型头不能通过转接设备连接到B型头，B型头又不能转接成C型头，不过由于A型头和C型头仅仅是物理尺寸不一样，他们之间是可以通过转换设备实现兼容的。

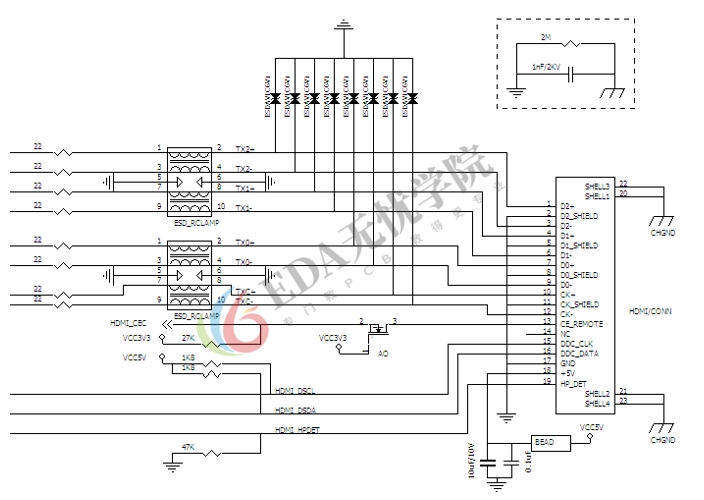

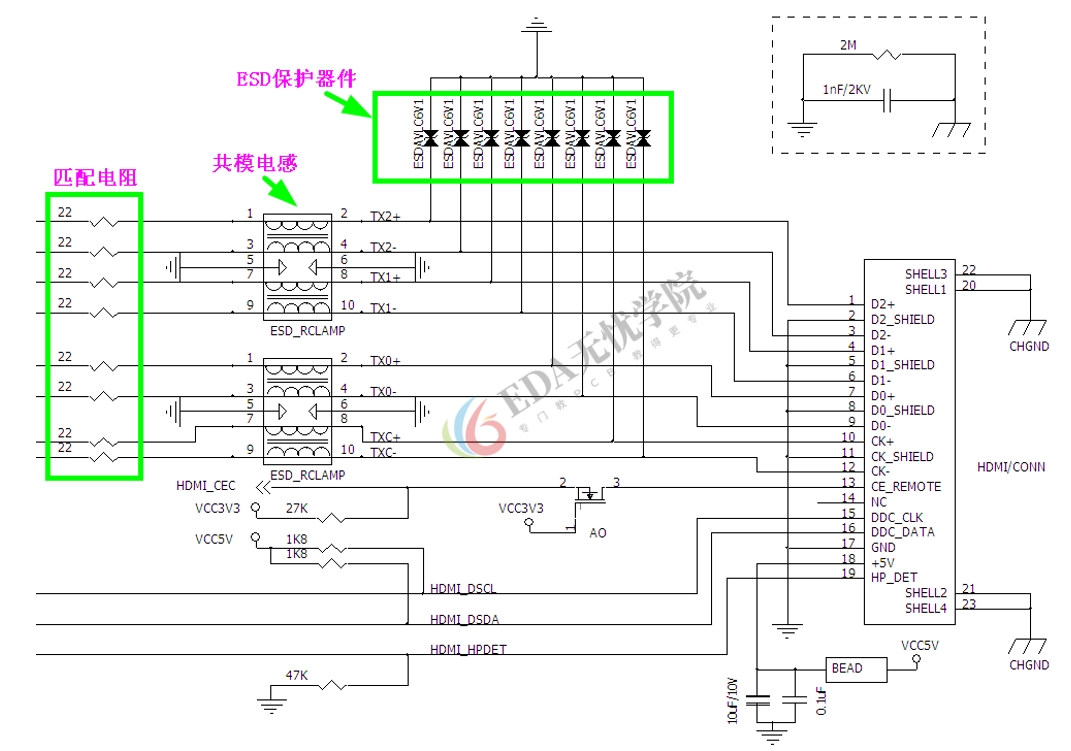

二、HDMI接口EMC设计标准电路
三、HDMI接口Layout要求

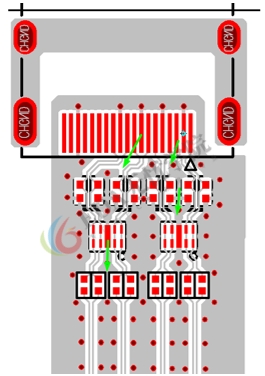

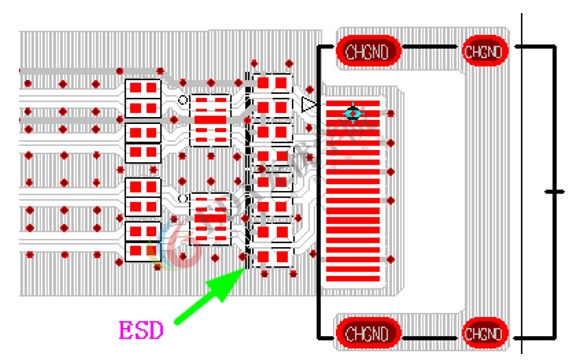

1、ESD器件一定要靠近HDMI的端子放置
1、ESD器件一定要靠近HDMI的端子放置

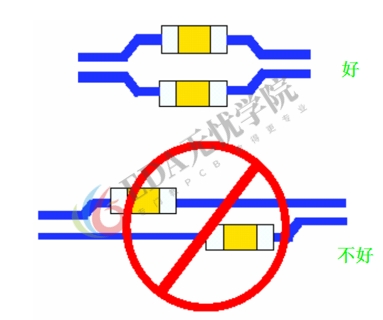

2、匹配电阻靠近插座并排放置

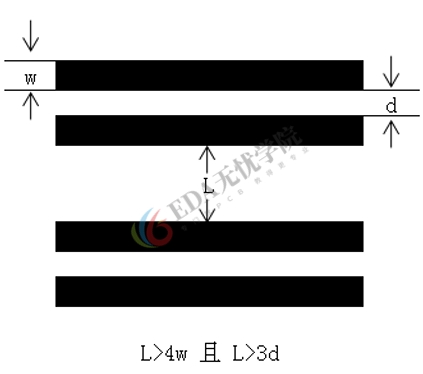

3、四对差分线之间的误差为10mil；同一对差分线的误差为5mil；四对差分线之间的间距要保证在20mil以上。

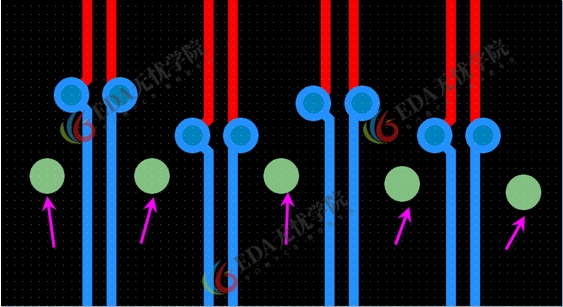

4、邻近GND层走线换层打孔处需添加回流地过孔

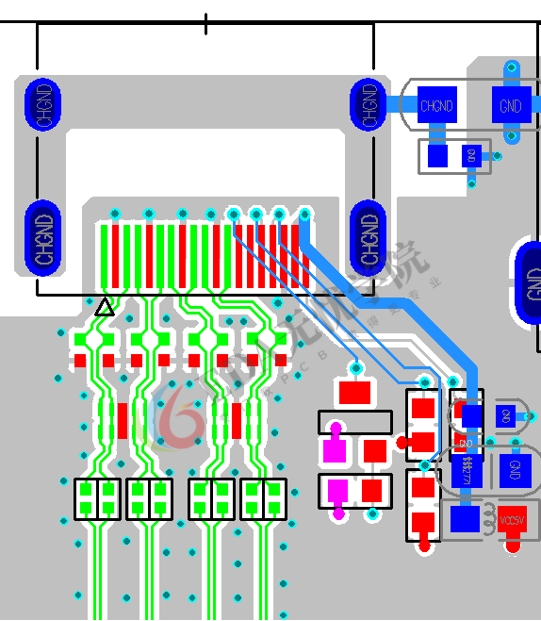

四、HDMI实例设计
